Силовые жилы 0,5 мм

Комбинированный кабель видеонаблюдения, коаксиальный RG-59 (75 Ом, 23 AWG) и силовой (2 х 0,5 мм), PVC




Комбинированный кабель, состоящий из коаксиального (RG-59) и силового (2 х 0,5 мм) кабелей. Применяется в системах телевизионного наблюдения (CCTV). Используется внутри и вне помещений.
Силовые жилы 0,5 мм

Комбинированный кабель, состоящий из коаксиального RG-59 и силового кабелей с 2-мя многопроволочными жилами питания. Применяется для передачи аудио- и видеосигналов, реализации функций управления в системах контроля и телевизионного наблюдения CCTV. Используется внутри и вне помещений.

Внешняя оболочка кабеля устойчива к воздействию УФ излучения, изготовлена из поливинилхлорида, не распространяющего горение, не содержащего свинца и других вредных для здоровья людей материалов.

  • Частота до 1 ГГц, волновое сопротивление 75 Ом
  • Кабель силовой: 2 медные многопроволочные жилы
  • Кабель RG-59: однопроволочная жила 0,58 мм (23 AWG)
  • Благодаря совмещению двух кабелей в одной конструкции прокладка занимает меньше времени и трудозатрат
  • Внешняя оболочка ПВХ(-нг) по стандарту IEC 60332-1
  • Может использоваться вне помещений
  • Конструкция: MIL-C-17 (M17/29-RG59), 1 GHz
  • PVC FR (fl ame retardant): CM, UL-1581, IEC 60332-1
  • PVC UV (ultra-violet resistant): ANSI/TIA-758

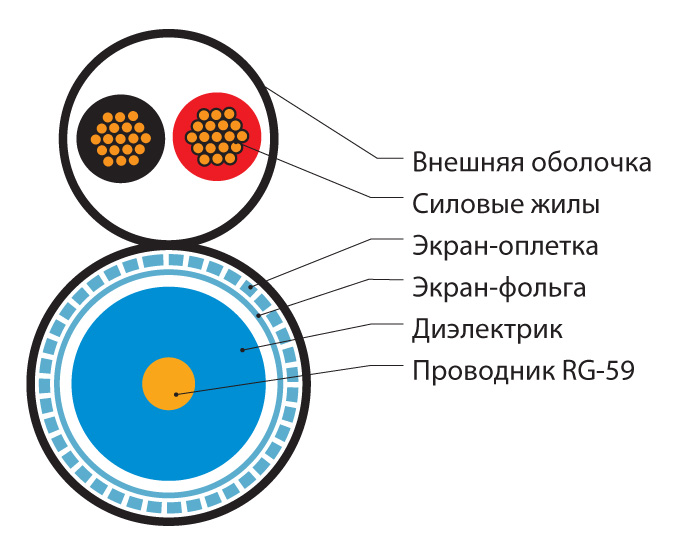

Материалы

  Коаксиальный кабель Силовой кабель
Проводник Омедненная сталь (FeCu), однопроволочный Электролитическая медь, многопроволочный
Диэлектрик Вспененный полиэтилен низкой плотности (FLDPE) Поливинилхлоридная изоляция жил (PVC)
Экран-фольга Алюминизированная полиэстерная пленка (Al/Pet) -
Экран-оплетка Омедненная алюминиевая проволока (AlCu), покрытие 81% -
Внешняя оболочка Светостабилизированный поливинилхлорид, не распространяющий горение (PVC) Светостабилизированный поливинилхлорид, не распространяющий горение (PVC)

Технические характеристики

  Коаксиальный кабель Силовой кабель
Диаметр проводника 0,58 ± 0,02 мм (23 AWG) 0,92 мм (21 AWG)
Количество жил х сечение 1 х 0,52 мм2 16 х 0,031 мм2
Диаметр диэлектрика 3,71 мм 2,7 мм
Экран полиэстерная пленка - 100%
проволочная оплетка - 81%
-
Внешний диаметр кабеля 6,1 мм 6,8 мм

Волновое сопротивление 75 ± 3 Ом
Электрическая емкость 68 ± 2 пФ/м
Скорость передачи сигнала 66%
Максимальное рабочее напряжение 2500 В
Максимальное усилие протяжки 372,1 Н
Сопротивление сжатию < 1%
Минимальный радиус изгиба (прокладка) 18,55 мм
Минимальный радиус изгиба (эксплуатация) 61,5 мм
Температура эксплуатации -20°C - +75°C
Вес 1 км кабеля 85,5 кг

Электрические характеристики

Сопротивление внутреннего проводника постоянному току < 159,5 Ом/км
Сопротивление внешнего проводника постоянному току < 22,5 Ом/км
Диэлектрическая прочность 1000 В
Обратные потери на частоте 5-450 МГц 23 дБ
Обратные потери на частоте 450-1000 МГц 20 дБ
Сопротивление изоляции > 100 000 МОм-км
Коэффициент экранирования на частоте 30-1000 МГц > 75 дБ

Частотные характеристики

Частота, МГц Затухание при 20 °С, дБ/100м
55 8,88
100 12,04
250 16,29
350 21,20
450 22,97
550 24,63
600 27,68
750 29,10
870 30,46
1000 37,06

Информация для заказа
Партномер Описание Упаковка, м
COAX-F5981BV-250 Кабель видеонаблюдения, коаксиальный RG-59, 75 Ом, 23 AWG (0,58 мм, омедненная сталь, solid, фольга 100% Al + оплетка 81% AlCu) + две силовые жилы 0,5 мм2, для внутренней и внешней прокладки (-20°C – +75°C), PVC (UV), черный 100, 500
