Оболочка LSZH

Коаксиальный кабель RG-6-U, LSZH



Применяется для сетей кабельного телевидения (DVS и CATV). Используется внутри помещений (в зданиях с массовым пребыванием людей).

Оболочка LSZH
  • Класс пожарной безопасности - СМ
  • Стандарт пожарной безопасности UL-1581

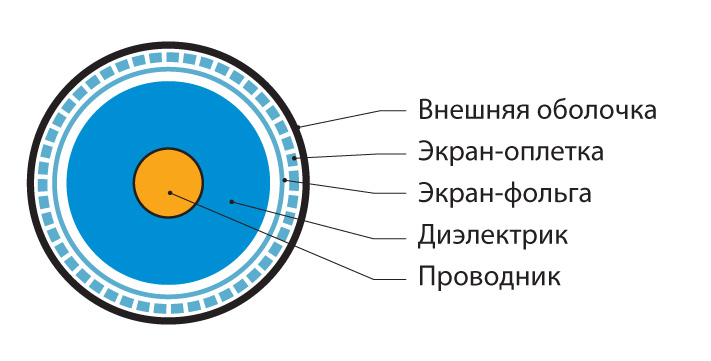

Материалы

  • Проводник: омедненная стальная проволока, одножильный
  • Диэлектрик: вспененный полиэтилен
  • Экран: алюминизированная полиэстерная пленка и проволочная алюминиевая оплетка
  • Внешняя оболочка: малодымный безгалогенный компаунд (LSZH)

Технические характеристики

Диаметр проводника 1,002 мм (18 AWG)
Диаметр диэлектрика 4,57 мм
Центрирование 85%
Внешний диаметр кабеля 6,86 мм
Цвет внешней оболочки черный
Экран полиэстерная пленка - 100% покрытие, оплетка - 60%
Максимальное усилие протяжки 470,6 Н
Минимальный радиус изгиба монтаж - 22,85 мм
эксплуатация - 68,60 мм
Температура эксплуатации от -40°С до +60°С
Вес 1 км 35 кг

Затухание

Частота, МГц Затухание при 20 °С, дБ/100м
5,0 2,80
50,0 5,50
100,0 6,90
200,0 9,50
400,0 15,0
800,0 19,5
1000,0 21,5
2150,0 32,5
2200,0 33,0
3000,0 39,0

Электрические характеристики

Волновое сопротивление 75 ± 3 Ом
Электрическая емкость 50 ± 5 пФ/м
Скорость передачи сигнала 80%
Сопротивление внутреннего проводника постоянному току < 100,5 Ом/км
Сопротивление внешнего проводника постоянному току < 50,6 Ом/км
Диэлектрическая прочность 1500 В
Обратные потери на частоте 5 - 470 МГц 25 дБ
Обратные потери на частоте 470 - 1000 МГц 23 дБ
Обратные потери на частоте 1000 - 2200 МГц 20
Коэффициент экранирования на частоте 30 - 10000 МГц > 75 дБ
Информация для заказа
Партномер Описание
COAX-RG6-LSZH Кабель коаксиальный RG-6, 75 Ом, 18 AWG (1,02 мм, омедненная сталь, solid), экран: фольга Al + оплетка Al (100% + 60%), для внутренней прокладки (-10°C – +75°C), LSZH, черный
