F/UTP, 24 AWG, бронированный

Кабель экранированная витая пара FTP (F/UTP), категория 5e, 4 пары (24 AWG), одножильный (solid), бронированный стальной лентой, для внешней прокладки (outdoor), двойная оболочка, PE


F/UTP, 24 AWG, бронированный

Вне помещений. Построение магистральной подсистемы СКС категории 5е в условиях опасности повреждения грызунами, повышенных электромагнитных помех, влаги и УФ излучения. Прокладывается в кабельной канализации, шахтах и коллекторах. Может прокладываться снаружи стен зданий и сооружений. Передача сигналов 1 Гбит/с на частоте до 100 МГц


Поддерживаемые приложения
10–1000 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, другие приложения кабельных систем категории 5e

  • Стойкость к УФ излучению, влаге, низкой температуре
  • Защита двойной оболочкой и броней из стальной ленты
  • Опционально можно заказать защиту гидрофобным заполнителем (макропласт) под внутренней оболочкой
  • Экран F/UTP: общий из алюминиевой фольги
  • Передача сигналов 1 GbE (90 м) на частоте до 100 МГц
  • Однопроволочные жилы: 0,51 мм (24 AWG)
  • IEC 61156, IEE 802.3ab (1000BASE-T)
  • ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 5e/ Класс D)
  • PE UV, ARM (ultra-violet resistant): ANSI/TIA-758

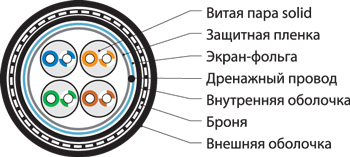

Материалы и конструкция

Проводник Электролитическая медь, однопроволочный
Изоляция жил Полиэтилен высокой плотности (HDPE)
Экран-фольга Общий: алюминизированная полиэстерная пленка
Дренажный провод Луженая медь, однопроволочный
Защитный гель (по заказу) Гидрофобный заполнитель (макропласт)
Защитная пленка Полиэстерная лента, спиральная намотка
Внутренняя оболочка Полиэтилен (PE)
Броня (армирование) Гофрированная стальная лента (CST)
Внешняя оболочка Светостабилизированный полиэтилен (PE)


Технические характеристики

Число витых пар 4 пары
Диаметр проводника (жилы) 0,51 мм (24 AWG)
Номинальное сечение жилы 0,205 мм2
Диаметр жилы по изоляции 1,01 ± 0,03 мм
Диаметр дренажного провода 0,36 ± 0,01 мм
Толщина внутренней оболочки 0,6 ± 0,1 мм
Толщина внешней оболочки 1,6 ± 0,1 мм
Радиус изгиба (монтаж / экспл.) 20/10 Ø
Температура эксплуатации -40°С – +60°С
Внешний диаметр кабеля 10,8 ± 0,1 мм
Вес 1 км кабеля (ном.) 119 кг


Электрические характеристики

Диапазон частот 1–100 МГц
Волновое сопротивление 100 ± 15 Ом
Электр. сопротивление жилы (при 20°С) ≤ 60 Ом/км
Омическая асимметрия жил в паре ≤ 2%
Сопротивление изоляции жил ≥ 5 ГОм·км
Электрическая емкость рабочей пары ≤ 56 пФ/м
Скорость распространения сигнала ≥ 68%
Асимметрия задержки сигнала ≤ 45 нс/100 м


Частотные характеристики (24 AWG)

Частота, МГц Затухание, дБ/100 м (20°C) NEXT, дБ PS NEXT, дБ RL (Return Loss), дБ PS ELFEXT, дБ ELFEXT, дБ
Тип. Кат. 5e Тип. Кат. 5e Тип. Кат. 5e Тип. Кат. 5e Тип. Кат. 5e Тип. Кат. 5e
1 2,0 2,1 71,3 65,3 68,3 62,3 22,0 20,0 64,0 61,0 67,0 64,0
4 3,9 4,1 62,3 56,3 59,3 53,3 25,0 23,0 52,0 49,0 55,0 52,0
10 6,2 6,5 56,3 50,3 53,3 47,3 28,0 25,0 44,0 41,0 47,0 44,0
20 8,8 9,3 51,8 45,8 48,8 42,8 28,0 25,0 38,0 35,0 41,0 38,0
30 10,9 11,5 49,1 43,1 46,1 40,1 27,0 23,8 35,0 31,5 38,0 34,5
60 15,8 16,6 44,6 38,6 41,6 35,6 24,0 21,1 28,0 25,4 31,0 28,4
100 21,0 22,0 41,3 35,3 38,3 32,3 22,0 18,8 24,0 21,0 27,0 24,0
Информация для заказа
Партномер Описание Упаковка, м
FUTP4-C5E-S24-ARM-OUT-PE/PE- -
(FTP4-C5E-SOLID-24AWG-ARM-OUTDOOR-40)
Кабель витая пара, экранированная (F/UTP), категория 5e, 4 пары (24 AWG), одножильный (solid), экран – фольга, двойная оболочка, бронированный стальной лентой, внешний, PE 1000

Цвет кабеля:
стандартный цвет
Для заказа других цветов кабеля свяжитесь с отделом продаж.

Длина кабеля.
При заказе целой упаковки укажите стандартный метраж. Для заказа отреза кабеля оставьте поле пустым.
