U/FTP, 23 AWG, LSZH

Кабель экранированная витая пара UFTP (U/FTP), категория 6, 4 пары (23 AWG), одножильный (solid), для внешней прокладки (outdoor), LSZH

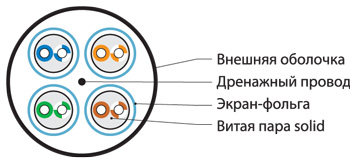

1 - Внешняя оболочка
2 - Экран-фольга
3 - Дренажный провод
4 - Изоляция жил
5 - Медный проводник

Описание конструкции

Экранированный медный кабель с улучшенными параметрами передачи данных, категория 6, одножильный. Состоит из 4-х индивидуально экранированных алюминиевой фольгой (U/FTP) витых пар, сплетенных вместе с дренажным проводом и защищенных внешней оболочкой из огнестойкого малодымного безгалогенного компаунда (LSZH). Материал внешней оболочки устойчив к воздействию УФ излучения.

U/FTP, 23 AWG, LSZH

Внутри и вне помещений. Благодаря оболочке LSZH может использоваться внутри помещений. Построение магистральной подсистемы СКС категории 6 в условиях повышенных электромагнитных помех, влаги и УФ излучения. Применяется для прокладки в кабельной канализации, шахтах и коллекторах. Может прокладываться снаружи стен зданий и сооружений. Передача сигналов 1 Гбит/с на частоте до 250 МГц


Поддерживаемые приложения
10–1000 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, IEEE 802.3af (PoE), IEEE 802.3at (PoE+), другие приложения СКС категории 6

  • Подходит для внутренней и наружной прокладки
  • Стойкость к УФ излучению, влаге, низкой температуре
  • Экран U/FTP: индивидуальный из алюминиевой фольги
  • Передача сигналов 1 GbE (90 м) на частоте до 250 МГц
  • Безопасная безгалогенная оболочка LSZH (нг-HF)
  • Однопроволочные жилы: 0,57 мм (23 AWG)
  • IEC 61156, IEE 802.3ab (1000BASE-T)
  • ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 6/ Класс E)
  • LSZH FR (fl ame retardant): IEC 60332-1, IEC 60754, IEC 61034
  • LSZH UV (ultra-violet resistant): ANSI/TIA-758

Материалы и конструкция

Проводник Электролитическая медь, однопроволочный
Изоляция жил Вспененный полиэтилен (FPE)
Экран-фольга Индивидуальный: алюминизированная полиэстерная пленка
Дренажный провод Луженая медь, однопроволочный
Внешняя оболочка Светостабилизированный малодымный безгалогенный компаунд, не распространяющий горение (LSZH)


Технические характеристики

Число витых пар 4 пары
Диаметр проводника (жилы) 0,57 мм (23 AWG)
Номинальное сечение жилы 0,255 мм2
Диаметр жилы по изоляции 1,33 ± 0,04 мм
Диаметр дренажного провода 0,41 ± 0,01 мм
Толщина внешней оболочки 0,65 ± 0,05 мм
Макс. растягивающее усилие 92 Н
Радиус изгиба (монтаж / экспл.) 10/5 Ø
Температура эксплуатации -40°С – +75°С
Внешний диаметр кабеля 7,3 ± 0,3 мм
Вес 1 км кабеля (ном.) 55,4 кг


Электрические характеристики

Диапазон частот 1–250 МГц
Волновое сопротивление 100 ± 15 Ом
Электр. сопротивление жилы (при 20°С) ≤ 93,8 Ом/км
Омическая асимметрия жил в паре ≤ 2%
Испытательное напряжение (перем. ток) 700 В/1 мин.
Сопротивление изоляции жил ≥ 5 ГОм·км
Электрическая емкость рабочей пары ≤ 56 пФ/м
Скорость распространения сигнала ≥ 78%
Асимметрия задержки сигнала ≤ 35 нс/100 м


Частотные характеристики (23 AWG)

Частота, МГц Затухание, дБ/100 м (20°C) NEXT, дБ PS NEXT, дБ RL (Return Loss), дБ PS ANEXT, дБ PS ELFEXT, дБ ELFEXT, дБ
Тип. Кат. 6 Тип. Кат. 6 Тип. Кат. 6 Тип. Кат. 6 Тип. Кат. 6 Тип. Кат. 6 Тип. Кат. 6
1 2,0 2,8 65,3 75,3 62,3 72,3 20,0 20,0 70,0 67,0 60,8 65,0 63,8 68,0
4 3,7 3,8 56,3 66,3 53,3 63,3 23,0 23,0 70,0 67,0 48,7 53,0 51,7 56,0
10 5,7 6,0 50,3 60,4 47,3 57,3 25,0 25,0 70,0 67,0 40,8 45,0 43,8 48,0
20 8,1 8,5 45,8 55,8 42,8 52,8 25,0 25,0 70,0 67,0 34,7 39,0 37,7 42,0
30 10,0 10,5 42,1 53,1 39,1 50,1 23,8 23,8 70,0 67,0 30,1 35,5 33,1 38,5
100 22,0 19,9 35,3 45,3 32,3 42,3 20,1 21,1 67,0 62,5 20,8 25,0 23,8 28,0
200 29,0 29,1 39,8 40,8 37,8 37,8 18,0 18,0 65,0 58,0 18,8 19,0 21,8 22,0
250 32,8 33,0 38,3 39,3 36,3 36,3 17,3 17,3 63,0 56,5 16,8 17,0 19,8 20,0
Информация для заказа
Партномер Описание Упаковка, м
UFTP4-C6-S23-OUT-LSZH- -
(UFTP4-C6-SOLID-OUTDOOR-LSZH-BK-500
UFTP4-C6-SOLID-OUTDOOR-LSZH-BK)
Кабель витая пара, экранированная (U/FTP), категория 6, 4 пары (23 AWG), одножильный (solid), экран – каждая пара в фольге, внешний, LSZH нг(C)-HF 500

Цвет кабеля:
стандартный цвет
Для заказа других цветов кабеля свяжитесь с отделом продаж.

Длина кабеля.
При заказе целой упаковки укажите стандартный метраж. Для заказа отреза кабеля оставьте поле пустым.
