U/UTP, 24 AWG (PVC, LSZH)

Кабель витая пара (UTP), 4 пары, категория 5e, solid (PVC, LSZH)





Что значит LSZH?

Low Smoke Zero Halogen – малодымный безгалогенный компаунд. Кабели с изоляцией проводников и внешней оболочкой из негорючего безгалогенного компаунда LSZH обладают свойствами малодымности и низкокоррозийности. Малодымность – кабель не распространяет горение, а при воздействии открытого пламени в случае пожара не выделяет дыма и чёрной сажи подобно материалам ПВХ, ПЭ и др. Низкокоррозийность – кабель изготовлен из специальных материалов, не содержащих высокотоксичных галогенов, таких как фтор, хлор, бром и йод. Подробнее...

U/UTP, 24 AWG (PVC, LSZH)

Внутри помещений. Построение магистральной и горизонтальной подсистем СКС категории 5e в условиях незначительных электромагнитных помех. Передача сигналов 1 Гбит/с на частоте до 100 МГц


Поддерживаемые приложения
10–1000 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, другие приложения кабельных систем категории 5e

  • Неэкранированный U/UTP кабель на 4 пары
  • Передача сигналов 1 GbE (90 м) на частоте до 100 МГц
  • Возможные варианты внешней оболочки: PVC / LSZH
  • Однопроволочные жилы: 0,51 мм (24 AWG)
  • IEC 61156, IEE 802.3ab (1000BASE-T)
  • ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 5e/ Класс D)
  • PVC FR (fl ame retardant): CM, UL-1581, IEC 60332-1
  • LSZH FR (fl ame retardant): IEC 60332-1, IEC 60754, IEC 61034

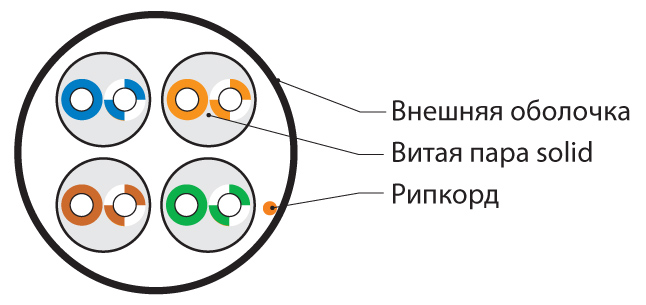

Материалы и конструкция

Проводник Электролитическая медь, однопроволочный
Изоляция жил Полиэтилен высокой плотности (HDPE)
Внешняя оболочка Поливинилхлорид, не распространяющий горение (PVC) или Малодымный безгалогенный компаунд, не распространяющий горение (LSZH)


Технические характеристики

  PVC LSZH
Число витых пар 4 пары
Диаметр проводника (жилы) 0,51 мм (24 AWG)
Номинальное сечение жилы 0,205 мм2
Диаметр жилы по изоляции 0,89 ± 0,04 мм
Толщина внешней оболочки 0,5 ± 0,05 мм
Макс. растягивающее усилие 92 Н
Радиус изгиба (монтаж / экспл.) 8/4 Ø
Температура эксплуатации -20°С – +75°С
Внешний диаметр кабеля 5,1 ± 0,2 мм
Вес 1 км кабеля (ном.) 32,0 кг 31,8 кг


Электрические характеристики

Диапазон частот 1–100 МГц
Волновое сопротивление 100 ± 15 Ом
Электр. сопротивление жилы (при 20°С) ≤ 93,8 Ом/км
Омическая асимметрия жил в паре ≤ 5%
Сопротивление изоляции жил ≥ 5 ГОм·км
Испытательное напряжение (перем. ток) 700 В/1 мин.
Электрическая емкость рабочей пары ≤ 56 пФ/м
Скорость распространения сигнала ≥ 66%
Асимметрия задержки сигнала ≤ 35 нс/100 м


Частотные характеристики (24 AWG)

Частота, МГц Затухание, дБ/100 м (20°C) NEXT, дБ PS NEXT, дБ RL (Return Loss), дБ PS ELFEXT, дБ ELFEXT, дБ
Тип. Кат. 5e Тип. Кат. 5e Тип. Кат. 5e Тип. Кат. 5e Тип. Кат. 5e Тип. Кат. 5e
1 1,8 2,1 71,3 65,3 68,3 62,3 22,0 20,0 64,0 61,0 67,0 64,0
4 3,9 4,1 62,3 56,3 59,3 53,3 25,0 23,0 52,0 49,0 55,0 52,0
10 6,2 6,5 56,3 50,3 53,3 47,3 28,0 25,0 44,0 41,0 47,0 44,0
20 8,8 9,3 51,8 45,8 48,8 42,8 28,0 25,0 38,0 35,0 41,0 38,0
30 10,9 11,5 49,1 43,1 46,1 40,1 27,0 23,8 35,0 31,5 38,0 34,5
60 15,8 16,6 44,6 38,6 41,6 35,6 24,0 21,1 28,0 25,4 31,0 28,4
100 21,0 22,0 41,3 35,3 38,3 32,3 22,0 18,8 24,0 21,0 27,0 24,0

Таблицы совместимости
Информация для заказа
Партномер Описание Упаковка, м
UUTP4-C5E-S24-IN-PVC - -
(UTP4-C5E-SOLID-GY-305)
Кабель витая пара, неэкранированная (U/UTP), категория 5e, 4 пары (24 AWG), одножильный (solid), PVC, нг(С)-HF 100, 305
UUTP4-C5E-S24-IN-LSZH- -
Кабель витая пара, неэкранированная U/UTP, категория 5e, 4 пары (24 AWG), одножильный (solid), LSZH, нг(С)-HF 100, 305

Цвет кабеля:
стандартный цвет
другие цвета


Длина кабеля.
При заказе целой упаковки укажите стандартный метраж. Для заказа отреза кабеля оставьте поле пустым.






КабельU/UTP, 24 AWG (PVC, LSZH)Таблица партномеров всего ассортимента.
Информацию о заказе нестандартного цвета уточняйте у менеджера info@hyperline.ru

Цвет кабеля 1 Упаковка 2 Материал оболочки: PVC Материал оболочки: LSZH
Серый

Стандартный серый цвет GY
Куски UUTP4-C5E-S24-IN-PVC-GY UUTP4-C5E-S24-IN-LSZH-GY
100м UUTP4-C5E-S24-IN-PVC-GY-100
(Минимальный заказ: от 100 м)
UUTP4-C5E-S24-IN-LSZH-GY-100
(Минимальный заказ: от 9600 м)
305м UUTP4-C5E-S24-IN-PVC-GY-305
(Минимальный заказ: от 305 м)
UUTP4-C5E-S24-IN-LSZH-GY-305
(Минимальный заказ: от 305 м)
Голубой

Голубой цвет BL
Куски UUTP4-C5E-S24-IN-PVC-BL UUTP4-C5E-S24-IN-LSZH-BL
100м UUTP4-C5E-S24-IN-PVC-BL-100
(Минимальный заказ: от 9600 м)
UUTP4-C5E-S24-IN-LSZH-BL-100
(Минимальный заказ: от 9600 м)
305м UUTP4-C5E-S24-IN-PVC-BL-305
(Минимальный заказ: от 305 м)
UUTP4-C5E-S24-IN-LSZH-BL-305
(Минимальный заказ: от 13725 м)
Черный

Черный цвет BK
Куски UUTP4-C5E-S24-IN-PVC-BK UUTP4-C5E-S24-IN-LSZH-BK
100м UUTP4-C5E-S24-IN-PVC-BK-100
(Минимальный заказ: от 9600 м)
UUTP4-C5E-S24-IN-LSZH-BK-100
(Минимальный заказ: от 9600 м)
305м UUTP4-C5E-S24-IN-PVC-BK-305
(Минимальный заказ: от 305 м)
UUTP4-C5E-S24-IN-LSZH-BK-305
(Минимальный заказ: от 13725 м)
Зеленый

Зеленый цвет GN
Куски UUTP4-C5E-S24-IN-PVC-GN UUTP4-C5E-S24-IN-LSZH-GN
100м UUTP4-C5E-S24-IN-PVC-GN-100
(Минимальный заказ: от 9600 м)
UUTP4-C5E-S24-IN-LSZH-GN-100
(Минимальный заказ: от 9600 м)
305м UUTP4-C5E-S24-IN-PVC-GN-305
(Минимальный заказ: от 305 м)
UUTP4-C5E-S24-IN-LSZH-GN-305
(Минимальный заказ: от 13725 м)
Оранжевый

Оранжевый цвет OR
Куски UUTP4-C5E-S24-IN-PVC-OR UUTP4-C5E-S24-IN-LSZH-OR
100м UUTP4-C5E-S24-IN-PVC-OR-100
(Минимальный заказ: от 9600 м)
UUTP4-C5E-S24-IN-LSZH-OR-100
(Минимальный заказ: от 9600 м)
305м UUTP4-C5E-S24-IN-PVC-OR-305
(Минимальный заказ: от 305 м)
UUTP4-C5E-S24-IN-LSZH-OR-305
(Минимальный заказ: от 305 м)
Розовый

Розовый цвет PK
Куски UUTP4-C5E-S24-IN-PVC-PK UUTP4-C5E-S24-IN-LSZH-PK
100м UUTP4-C5E-S24-IN-PVC-PK-100
(Минимальный заказ: от 9600 м)
UUTP4-C5E-S24-IN-LSZH-PK-100
(Минимальный заказ: от 9600 м)
305м UUTP4-C5E-S24-IN-PVC-PK-305
(Минимальный заказ: от 13725 м)
UUTP4-C5E-S24-IN-LSZH-PK-305
(Минимальный заказ: от 13725 м)
Красный

Красный цвет RD
Куски UUTP4-C5E-S24-IN-PVC-RD UUTP4-C5E-S24-IN-LSZH-RD
100м UUTP4-C5E-S24-IN-PVC-RD-100
(Минимальный заказ: от 9600 м)
UUTP4-C5E-S24-IN-LSZH-RD-100
(Минимальный заказ: от 9600 м)
305м UUTP4-C5E-S24-IN-PVC-RD-305
(Минимальный заказ: от 305 м)
UUTP4-C5E-S24-IN-LSZH-RD-305
(Минимальный заказ: от 13725 м)
Фиолетовый

Фиолетовый цвет VL
Куски UUTP4-C5E-S24-IN-PVC-VL UUTP4-C5E-S24-IN-LSZH-VL
100м UUTP4-C5E-S24-IN-PVC-VL-100
(Минимальный заказ: от 9600 м)
UUTP4-C5E-S24-IN-LSZH-VL-100
(Минимальный заказ: от 9600 м)
305м UUTP4-C5E-S24-IN-PVC-VL-305
(Минимальный заказ: от 13725 м)
UUTP4-C5E-S24-IN-LSZH-VL-305
(Минимальный заказ: от 13725 м)
Белый

Белый цвет WH
Куски UUTP4-C5E-S24-IN-PVC-WH UUTP4-C5E-S24-IN-LSZH-WH
100м UUTP4-C5E-S24-IN-PVC-WH-100
(Минимальный заказ: от 9600 м)
UUTP4-C5E-S24-IN-LSZH-WH-100
(Минимальный заказ: от 9600 м)
305м UUTP4-C5E-S24-IN-PVC-WH-305
(Минимальный заказ: от 305 м)
UUTP4-C5E-S24-IN-LSZH-WH-305
(Минимальный заказ: от 13725 м)
Желтый

Желтый цвет YL
Куски UUTP4-C5E-S24-IN-PVC-YL UUTP4-C5E-S24-IN-LSZH-YL
100м UUTP4-C5E-S24-IN-PVC-YL-100
(Минимальный заказ: от 9600 м)
UUTP4-C5E-S24-IN-LSZH-YL-100
(Минимальный заказ: от 9600 м)
305м UUTP4-C5E-S24-IN-PVC-YL-305
(Минимальный заказ: от 305 м)
UUTP4-C5E-S24-IN-LSZH-YL-305
(Минимальный заказ: от 13725 м)


____________________________________
1 Наличие нестандартного цвета зависит от метража.

2 Медные кабели парной скрутки (витая пара) поставляются в картонных упаковках стандартными длинами по 100, 305 и 500 метров, а также на фанерных барабанах длинами по 500 и 1000 метров. Возможна поставка в виде отрезов кабеля – кусками.
