S/FTP, 23 AWG, LSZH

Кабель витая пара (SSTP), 4 пары, категория 7 (1000 МГц), solid, FR-LSZH

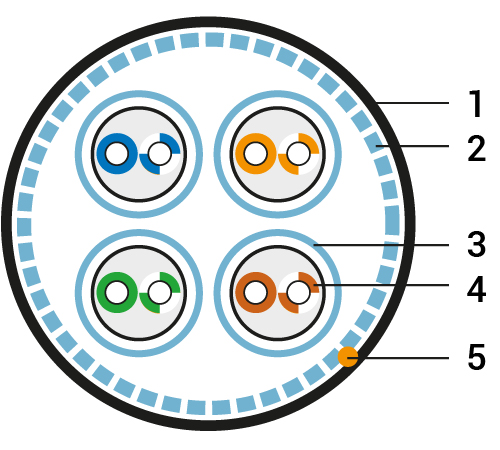

1 - Внешняя оболочка
2 - Экран-сетка
3 - Дренажный провод
4 - Экран-фольга
5 - Витая пара solid

Что значит LSZH?

Low Smoke Zero Halogen – малодымный безгалогенный компаунд. Кабели с изоляцией проводников и внешней оболочкой из негорючего безгалогенного компаунда LSZH обладают свойствами малодымности и низкокоррозийности. Малодымность – кабель не распространяет горение, а при воздействии открытого пламени в случае пожара не выделяет дыма и чёрной сажи подобно материалам ПВХ, ПЭ и др. Низкокоррозийность – кабель изготовлен из специальных материалов, не содержащих высокотоксичных галогенов, таких как фтор, хлор, бром и йод. Подробнее...

S/FTP, 23 AWG, LSZH

Внутри помещений. Построение магистральной и горизонтальной подсистем СКС категории 7 в условиях повышенных электромагнитных помех и межкабельных наводок. Подходит для высокоплотных систем и широкополосной передачи видеосигналов CATV. Передача сигналов 10 Гбит/с на частоте до 600 МГц


Поддерживаемые приложения
Gigabit Ethernet 1000BASE-T, 10 Gigabit Ethernet 10GBASE-T, 1.2/2.4Gbs ATM, цифровое и аналоговое видео, IEEE 802.3af (PoE), IEEE 802.3at (PoE+), другие приложения кабельных систем категории 7

  • Улучшенная защита от помех и межкабельных наводок
  • Экран S/FTP: индивидуальный + общий (фольга + оплетка)
  • Передача сигналов 10 GbE (90 м) на частоте до 600 МГц
  • Поддержка приложений Power over Ethernet Plus (PoE+)
  • Безопасная безгалогенная оболочка LSZH (нг-HF)
  • Однопроволочные жилы: 0,57 мм (23 AWG)
  • IEC 61156-6, IEC 15018, IEE 802.3an (10GBASE-T)
  • ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 7/ Класс F)
  • LSZH FR (fl ame retardant): IEC 60332-3, IEC 60754, IEC 61034

Материалы и конструкция

Проводник Электролитическая медь, однопроволочный
Изоляция жил Вспененный полиолефин (FPO)
Экран-фольга Индивидуальный: алюминизированная полиэстерная пленка
Экран-оплетка Общий: оплетка из медных луженых проволок, покрытие 60%
Дренажный провод Луженая медь, однопроволочный
Внешняя оболочка Малодымный безгалогенный компаунд, не распространяющий горение (LSZH)


Технические характеристики

Число витых пар 4 пары
Диаметр проводника (жилы) 0,57 мм (23 AWG)
Номинальное сечение жилы 0,259 мм2
Диаметр жилы по изоляции 1,34 ± 0,02 мм
Диаметр дренажного провода 0,41 ± 0,01 мм
Толщина внешней оболочки 0,65 ± 0,05 мм
Макс. растягивающее усилие 130 Н
Радиус изгиба (монтаж / экспл.) 10/5 Ø
Температура эксплуатации -40°С – +75°С
Внешний диаметр кабеля 7,5 ± 0,5 мм
Вес 1 км кабеля (ном.) 65 кг


Электрические характеристики

Диапазон частот 1–600 МГц
Волновое сопротивление 100 ± 5 Ом
Электр. сопротивление жилы (при 20°С) 80 Ом/км
Омическая асимметрия жил в паре ≤ 2%
Сопротивление изоляции жил ≥ 5 ГОм·км
Испытательное напряжение (перем. ток) 700 В/1 мин.
Электрическая емкость рабочей пары ≤ 46 пФ/м
Скорость распространения сигнала ≥ 79%
Асимметрия задержки сигнала ≤ 25 нс/100 м


Частотные характеристики (23 AWG)

Частота, МГц Затухание, дБ/100 м (20°C) NEXT, дБ PS NEXT, дБ RL (Return Loss), дБ PS ANEXT, дБ PS ELFEXT, дБ ELFEXT, дБ
Тип. Кат. 7 Тип. Кат. 7 Тип. Кат. 7 Тип. Кат. 7 Тип. Кат. 7 Тип. Кат. 7 Тип. Кат. 7
1 2,0 2,0 108,0 78,0 105,0 75,0 22,0 20,0 68,0 95,0 75,0 98,0 78,0
4 3,6 3,7 101,0 78,0 98,0 75,0 25,0 23,0 68,0 90,0 75,0 93,0 78,0
10 5,6 5,8 98,0 78,0 95,0 75,0 28,0 25,0 68,0 86,0 71,0 89,0 74,0
20 7,9 8,3 93,0 78,0 90,0 75,0 28,0 25,0 68,0 80,0 65,0 83,0 68,0
30 9,7 10,2 78,0 85,0 75,0 27,0 23,8 68,0 76,0 61,5 79,0 64,5
100 18,0 19,0 83,0 72,4 80,0 69,4 24,0 21,1 68,0 66,0 51,0 69,0 54,0
150 22,4 23,6 81,0 69,7 78,0 66,7 22,0 18,8 65,0 63,0 47,5 66,0 50,5
200 26,0 27,5 81,0 68,0 78,0 65,0 21,0 18,0 65,0 60,0 45,0 63,0 48,0
250 29,4 31,0 78,0 66,4 75,0 63,4 20,0 17,3 62,0 58,0 43,0 61,0 46,0
300 32,5 34,2 78,0 65,2 75,0 62,2 19,0 17,3 62,0 52,0 41,5 55,0 44,5
400 38,0 40,0 73,0 63,4 70,0 60,4 19,0 17,3 62,0 49,0 38,9 52,0 41,9
500 43,0 45,2 73,0 61,9 70,0 58,9 19,0 17,3 62,0 47,0 37,0 50,0 40,0
600 47,6 50,1 73,0 60,7 70,0 57,7 19,0 17,3 62,0 45,0 35,4 48,0 38,4

Таблицы совместимости
Информация для заказа
Партномер Описание Упаковка, м
SFTP4-C7-S23-IN-LSZH--
(SSTP4-C7-SOLID-INDOOR-LSZH)



Кабель витая пара, экранированная (S/FTP), категория 7, 4 пары (23 AWG), одножильный (solid), LSZH, нг(С)-HF 500

Цвет кабеля:
стандартный цвет
другие цвета


Длина кабеля.
При заказе целой упаковки укажите стандартный метраж. Для заказа отреза кабеля оставьте поле пустым.


Кабель S/FTP, 23 AWG, LSZH. Таблица партномеров всего ассортимента.
Цвет кабеля 1 Упаковка 2 Материал оболочки: LSZH
Красный

Красный цвет RD
Куски по заказу SFTP4-C7-S23-IN-LSZH-RD
500 м SFTP4-C7-S23-IN-LSZH-RD-500
(Минимальный заказ: от 500 м)
Фиолетовый

Фиолетовый цвет VL
Куски по заказу SFTP4-C7-S23-IN-LSZH-VL
500 м SFTP4-C7-S23-IN-LSZH-VL-500
(Минимальный заказ: от 2000 м)
Белый

Белый цвет WH
Куски по заказу SFTP4-C7-S23-IN-LSZH-WH
500 м SFTP4-C7-S23-IN-LSZH-WH-500
(Минимальный заказ: от 2000 м)

____________________________________
1 Наличие нестандартного цвета зависит от метража.

2 Медные кабели парной скрутки (витая пара) поставляются в картонных упаковках стандартными длинами по 100, 305 и 500 метров, а также на фанерных барабанах длинами по 500 и 1000 метров. Возможна поставка в виде отрезов кабеля – кусками.
