U/UTP, 23 AWG, LSZH

Кабель витая пара, неэкранированная (U/UTP), категория 6a (10GBE), 4 пары (23 AWG), одножильный (solid), с крестообразным разделителем, для внутренней прокладки (indoor), LSZH, серый

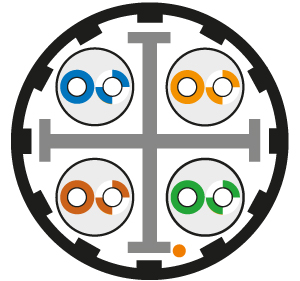

1 - Утолщенная внешняя оболочка с выступами
2 - Витая пара solid
3 - Крестообразный разделитель
4 - Рипкорд

Что значит LSZH?

Low Smoke Zero Halogen – малодымный безгалогенный компаунд. Кабели с изоляцией проводников и внешней оболочкой из негорючего безгалогенного компаунда LSZH обладают свойствами малодымности и низкокоррозийности. Малодымность – кабель не распространяет горение, а при воздействии открытого пламени в случае пожара не выделяет дыма и чёрной сажи подобно материалам ПВХ, ПЭ и др. Низкокоррозийность – кабель изготовлен из специальных материалов, не содержащих высокотоксичных галогенов, таких как фтор, хлор, бром и йод. Подробнее...

U/UTP, 23 AWG, LSZH

Внутри помещений. Построение магистральной и горизонтальной подсистем СКС категории 6а в условиях незначительных электромагнитных помех. Передача сигналов 10 Гбит/с на частоте до 500 МГц. Особенности конструкции кабеля позволяют улучшить характеристики передачи в неэкранированных системах. Благодаря крестообразному разделителю витые пары разнесены в пространстве, что снижает межпарные наводки. Внешняя оболочка выполнена утолщенной с внутренними профилированными выступами


Поддерживаемые приложения
Gigabit Ethernet 1000BASE-T, 10 Gigabit Ethernet 10GBASE-T, ATM-1000 Мбит/с (CB1G), цифровое и аналоговое видео, IEEE 802.3af (PoE), IEEE 802.3at (PoE+), другие приложения кабельных систем категории 6а

  • Обеспечивает улучшенные характеристики передачи
  • Крестообразный разделитель и идеально точная укладка витых пар снижают межпарные и межкабельные наводки
  • Утолщенная внешняя оболочка с внутренними выступами
  • Передача сигналов 10 GbE (90 м) на частоте до 500 МГц
  • Поддержка приложений Power over Ethernet Plus (PoE+)
  • Безопасная безгалогенная оболочка LSZH (нг-HF)
  • Однопроволочные жилы: 0,57 мм (23 AWG)
  • IEC 61156, IEE 802.3an (10GBASE-T)
  • ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 6a/ Класс Ea)
  • LSZH FR (fl ame retardant): IEC 60332-1, IEC 60754, IEC 61034

Материалы и конструкция

Проводник Электролитическая медь, однопроволочный
Изоляция жил Полиэтилен высокой плотности (HDPE)
Разделитель витых пар Полиэтилен, крестообразная перегородка
Внешняя оболочка Малодымный безгалогенный компаунд, не распространяющий горение (LSZH)


Технические характеристики

Число витых пар 4 пары
Разделитель витых пар крестообразный
Диаметр проводника (жилы) 0,57 ± 0,01 мм
Номинальное сечение жилы 0,255 мм2
Диаметр жилы по изоляции 1,1 ± 0,03 мм
Толщина внешней оболочки 1,2 ± 0,05 мм
Макс. растягивающее усилие 130 Н
Радиус изгиба (монтаж / экспл.) 10/5 Ø
Температура эксплуатации -20°С – +60°С
Внешний диаметр кабеля 8,1 ± 0,2 мм
Вес 1 км кабеля (ном.) 65 кг


Электрические характеристики

Диапазон частот 1–500 МГц
Волновое сопротивление 100 ± 15 Ом
Электр. сопротивление жилы (при 20°С) ≤ 73 Ом/км
Омическая асимметрия жил в паре ≤ 4%
Испытательное напряжение (пост. ток) 2,5 кВ/2 с
Сопротивление изоляции жил ≥ 5 ГОм·км
Электрическая емкость рабочей пары ≤ 52 пФ/м
Скорость распространения сигнала ≥ 67%
Асимметрия задержки сигнала ≤ 30 нс/100 м


Частотные характеристики (23 AWG)

Частота, МГц Затухание, дБ/100 м (20°C) NEXT, дБ PS NEXT, дБ RL (Return Loss), дБ PS ANEXT, дБ PS ELFEXT, дБ ELFEXT, дБ
Тип. Кат. 6a Тип. Кат. 6a Тип. Кат. 6a Тип. Кат. 6a Тип. Кат. 6a Тип. Кат. 6a Тип. Кат. 6a
1 1,7 2,0 92,4 74,3 90,3 72,3 27,3 20,0 94,8 67,0 81,2 64,8 83,6 67,8
4 3,4 3,8 87,2 65,3 80,5 63,3 33,1 23,0 85,7 67,0 69,6 52,8 72,0 55,8
10 4,7 5,9 76,5 59,3 74,8 57,3 36,0 25,0 79,8 67,0 61,8 44,8 64,4 47,8
20 7,6 8,4 71,1 54,8 69,7 52,8 38,4 25,0 75,3 67,0 56,0 38,8 58,4 41,8
30 8,9 10,3 67,3 51,9 66,0 50,1 37,3 23,8 71,5 67,0 51,5 33,9 53,5 37,9
100 17,4 19,1 61,2 44,3 59,2 42,3 33,5 20,1 64,8 62,5 42,3 24,8 44,5 28,8
150 21,7 23,6 56,3 41,1 55,4 39,7 32,5 18,5 61,9 59,8 37,5 21,0 40,6 23,5
200 25,1 27,6 57,1 39,8 54,9 37,8 30,7 18,0 60,3 58,0 36,2 18,8 38,4 21,8
250 28,2 31,0 55,9 38,3 53,3 36,3 30,3 17,3 58,8 56,5 33,4 16,8 35,0 19,8
300 31,1 34,3 53,7 37,1 51,5 35,1 26,9 16,8 57,6 55,3 31,6 15,3 33,8 18,3
400 36,3 40,0 52,4 35,3 49,3 33,3 26,9 15,9 55,7 53,4 29,8 12,8 31,8 15,8
500 41,0 45,2 48,7 33,8 46,2 31,8 24,8 15,2 54,3 52,0 28,1 10,8 29,8 13,8
Информация для заказа
Партномер Описание Упаковка, м
UUTP4-C6A-S23-IN-LSZH--
Кабель витая пара, неэкранированная (U/UTP), категория 6a (10GBE), 4 пары (23 AWG), одножильный (solid), с разделителем, для внутренней прокладки (до +60°C), LSZH, серый 305, 500

Цвет кабеля:
стандартный цвет
Для заказа других цветов кабеля свяжитесь с отделом продаж.

Длина кабеля.
При заказе целой упаковки укажите стандартный метраж. Для заказа отреза кабеля оставьте поле пустым.






Кабель U/UTP, 23 AWG (LSZH). Таблица партномеров всего ассортимента.
Информацию о заказе нестандартного цвета уточняйте у менеджера info@hyperline.ru

Цвет кабеля 1 Упаковка 2 Материал оболочки: LSZH
Серый

Стандартный серый цвет GY
Куски UUTP4-C6A-S23-IN-LSZH-GY
305 м UUTP4-C6A-S23-IN-LSZH-GY-305
(Минимальный заказ: от 305 м)
Голубой

Голубой цвет BL
Куски UUTP4-C6A-S23-IN-LSZH-BL
305 м UUTP4-C6A-S23-IN-LSZH-BL-305
(Минимальный заказ: от 91500 м)
Черный

Черный цвет BK
Куски UUTP4-C6A-S23-IN-LSZH-BK
305 м UUTP4-C6A-S23-IN-LSZH-BK-305
(Минимальный заказ: от 91500 м)
Зеленый

Зеленый цвет GN
Куски UUTP4-C6A-S23-IN-LSZH-GN
305 м UUTP4-C6A-S23-IN-LSZH-GN-305
(Минимальный заказ: от 91500 м)
Оранжевый

Оранжевый цвет OR
Куски UUTP4-C6A-S23-IN-LSZH-OR
305 м UUTP4-C6A-S23-IN-LSZH-OR-305
(Минимальный заказ: от 91500 м)
Розовый

Розовый цвет PK
Куски UUTP4-C6A-S23-IN-LSZH-PK
305 м
UUTP4-C6A-S23-IN-LSZH-PK-305
(Минимальный заказ: от 91500 м)
Красный

Красный цвет RD
Куски UUTP4-C6A-S23-IN-LSZH-RD
305 м UUTP4-C6A-S23-IN-LSZH-RD-305
(Минимальный заказ: от 91500 м)
Фиолетовый

Фиолетовый цвет VL
Куски UUTP4-C6A-S23-IN-LSZH-VL
305 м UUTP4-C6A-S23-IN-LSZH-VL-305
(Минимальный заказ: от 91500 м)
Белый

Белый цвет WH
Куски UUTP4-C6A-S23-IN-LSZH-WH
305 м UUTP4-C6A-S23-IN-LSZH-WH-305
(Минимальный заказ: от 91500 м)
Желтый

Желтый цвет YL
Куски UUTP4-C6A-S23-IN-LSZH-YL
305 м UUTP4-C6A-S23-IN-LSZH-YL-305
(Минимальный заказ: от 91500 м)


____________________________________
1 Наличие нестандартного цвета зависит от метража.

2 Медные кабели парной скрутки (витая пара) поставляются в картонных упаковках стандартными длинами по 100, 305 и 500 метров, а также на фанерных барабанах длинами по 500 и 1000 метров. Возможна поставка в виде отрезов кабеля – кусками.
