Кабель витая пара экранированная (S/FTP), категория 8 (2000 МГц), 4 пары, одножильный (solid), 23 AWG, LSZH

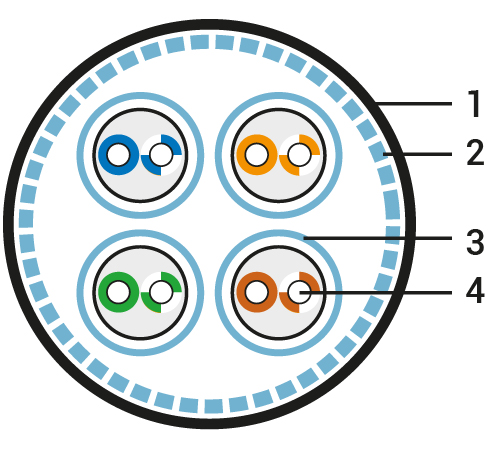

1 - Внешняя оболочка
2 - Экран-оплетка
3 - Экран-фольга
4 - Витая пара solid

Что значит LSZH?

Low Smoke Zero Halogen – малодымный безгалогенный компаунд. Кабели с изоляцией проводников и внешней оболочкой из негорючего безгалогенного компаунда LSZH обладают свойствами малодымности и низкокоррозийности. Малодымность – кабель не распространяет горение, а при воздействии открытого пламени в случае пожара не выделяет дыма и чёрной сажи подобно материалам ПВХ, ПЭ и др. Низкокоррозийность – кабель изготовлен из специальных материалов, не содержащих высокотоксичных галогенов, таких как фтор, хлор, бром и йод. Подробнее...

S/FTP, 23 AWG, LSZH

Внутри помещений. Построение магистральной и горизонтальной подсистем СКС категории 8.1 в условиях повышенных электромагнитных помех и межкабельных наводок. Подходит для высокоплотных систем и широкополосной передачи данных и видеосигналов. Передача сигналов 25/40 Гбит/с на частоте до 2000 МГц, длина канала при этом допускается до 30 метров. Передача сигналов 10 Гбит/с в линиях до 90 метров и более.


Поддерживаемые приложения
Gigabit Ethernet 1000BASE-T, 10 Gigabit Ethernet 10GBASE-T, 25/40 Gigabit Ethernet 25/40GBASE-T, 1.2/2.4Gbs ATM, цифровое и аналоговое видео, IEEE 802.3af (PoE), IEEE 802.3at (PoE+), другие приложения кабельных систем категории 8.

  • Улучшенная защита от помех и межкабельных наводок
  • Экран S/FTP: индивидуальный + общий (фольга + оплетка)
  • Передача сигналов 25/40 GbE (30 м) на частоте до 2000 МГц
  • Поддержка приложений Power over Ethernet Plus (PoE+)
  • Безопасная безгалогенная оболочка LSZH (нг-HF)
  • Однопроволочные жилы: 0,58 мм (23 AWG)
  • IEC 15018, IEE 802.3an (10GBASE-T), IEE 802.3bq (40GBASE-T)
  • IEC 61156-9, ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 8.1/ Класс I)
  • LSZH FR (flame retardant): IEC 60332-3, IEC 60754, IEC 61034

Материалы и конструкция

Проводник Электролитическая медь, однопроволочный
Изоляция жил Вспененный полиэтилен, пленко-пористо-пленочный (SFS FPE)
Экран-фольга Индивидуальный: алюминизированная полиэстерная пленка
Экран-оплетка Общий: оплетка из медных луженых проволок, покрытие 60% (не менее)
Внешняя оболочка Малодымный безгалогенный компаунд, не распространяющий горение (LSZH)


Технические характеристики

Число витых пар 4 пары
Диаметр проводника (жилы) 0,58 мм (23 AWG)
Номинальное сечение жилы 0,264 мм2
Диаметр жилы по изоляции (1,37 ±0,05) мм
Толщина внешней оболочки (0,6 ±0,1) мм
Макс. растягивающее усилие 110 Н
Радиус изгиба (монтаж / экспл.) 10 / 5 внешних диаметров
Температура эксплуатации -20...+75 °С
Внешний диаметр кабеля (7,8 ±0,5) мм
Вес 1 км кабеля (ном.) 70 кг


Электрические характеристики

Диапазон частот 1–2000 МГц
Волновое сопротивление (100 ± 15) Ом
Электр. сопротивление жилы (при 20°С) ≤ 95 Ом/км
Омическая асимметрия жил в паре ≤ 5%
Сопротивление изоляции жил ≥ 5 ГОм·км
Испытательное напряжение (пост. ток) 1000 В/1 мин
Электрическая емкость рабочей пары ≤ 33 пФ/м
Емкостная асимметрия на частоте 1 кГц ≤ 0,9 пФ/м
Скорость распространения сигнала ≥ 78%
Асимметрия задержки сигнала ≤ 13 нс/100 м


Частотные характеристики*

Частота, МГц Затухание,
дБ/30 м (при 20°C)
NEXT,
дБ/30 м
PS NEXT,
дБ/30 м
RL (Return Loss),
дБ/30 м
ACRF,
дБ/30 м
PS ACRF,
дБ/30 м
1 3,0 65,0 62,0 19,0 65,0 62,0
4 3,0 63,8 60,5 19,0 59,9 56,9
8 3,0 58,9 55,6 19,0 53,9 50,9
10 3,0 57,3 54,0 19,0 52,0 49,0
16 3,0 53,9 50,6 18,0 47,9 44,9
20 3,0 52,3 49,0 17,5 45,9 42,9
25 3,2 50,7 47,3 17,0 44,0 41,0
31,25 3,6 49,1 45,7 16,5 42,1 39,1
62,50 5,1 44,0 40,6 16,0 36,0 33,0
100 6,5 40,5 37,1 16,0 32,0 29,0
200 9,3 35,3 31,9 14,3 25,9 22,9
250 10,4 33,6 30,2 13,4 24,0 21,0
300 11,5 32,3 28,8 12,7 22,4 19,4
400 13,3 30,1 26,6 11,6 19,9 16,9
500 15,0 27,9 24,8 10,7 18,0 15,0
600 16,5 25,7 22,7 10,0 16,4 13,4
1000 22,0 19,3 16,5 8,0 12,0 9,0
1500 27,7 13,9 11,2 8,0 8,4 5,4
2000 32,7 9,8 7,3 8,0 5,9 2,9

* В соответствии с IEC 61156-9.
