F/UTP, 24 AWG, 2 пары, (PVC, LSZH)

Кабель витая пара (F/UTP), 2 пары, категория 5, solid, 24 AWG (PVC, LSZH)




  • Экранированный медный кабель, 2 пары, категория 5, одножильный
  • Экран - алюминиевая фольга
  • Кабель подходит для горизонтальной прокладки в помещений

Что значит LSZH?

Low Smoke Zero Halogen – малодымный безгалогенный компаунд. Кабели с изоляцией проводников и внешней оболочкой из негорючего безгалогенного компаунда LSZH обладают свойствами малодымности и низкокоррозийности. Малодымность – кабель не распространяет горение, а при воздействии открытого пламени в случае пожара не выделяет дыма и чёрной сажи подобно материалам ПВХ, ПЭ и др. Низкокоррозийность – кабель изготовлен из специальных материалов, не содержащих высокотоксичных галогенов, таких как фтор, хлор, бром и йод. Подробнее...

F/UTP, 24 AWG, 2 пары, (PVC, LSZH)

Экономичное решение для прокладки телефонной проводки, подключения модемов xDSL, систем сигнализации, а также подсистем СКС категории 5, использующих только 2 пары проводников. Благодаря экрану подходит для условий повышенных электромагнитных помех. Передача сигналов 100 Мбит/с на частоте до 100 МГц


Поддерживаемые приложения
10–100 Мбит/с Ethernet (10BASE-T, 100BASE-T2), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, другие приложения кабельных систем категории 5

  • Экран F/UTP: общий из алюминиевой фольги
  • Подходит для подсистем СКС на 2 парах проводников
  • Передача сигналов 100 Мбит/с на частоте до 100 МГц
  • Возможные варианты внешней оболочки: PVC / LSZH
  • Однопроволочные жилы: 0,51 мм (24 AWG)
  • IEC 61156, IEE 802.3u (100BASE-T2)
  • ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 5/ Класс D)
  • PVC FR (fl ame retardant): CM, UL-1581, IEC 60332-1
  • LSZH FR (fl ame retardant): IEC 60332-1, IEC 60754, IEC 61034

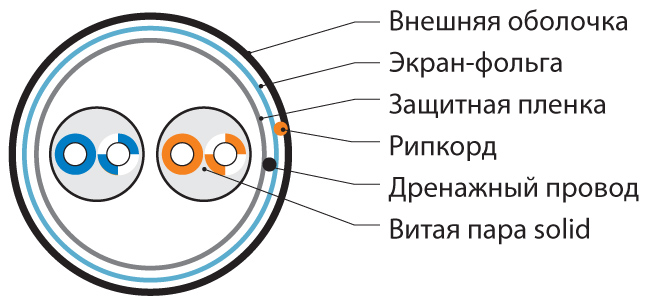

Материалы и конструкция

Проводник Электролитическая медь, однопроволочный
Изоляция жил Полиэтилен высокой плотности (HDPE)
Экран-фольга Общий: алюминизированная полиэстерная пленка
Дренажный провод Луженая медь, однопроволочный
Защитная пленка Полиэстерная лента, спиральная намотка
Внешняя оболочка Поливинилхлорид, не распространяющий горение (PVC) или Малодымный безгалогенный компаунд, не распространяющий горение (LSZH)


Технические характеристики

  PVC LSZH
Число витых пар 2 пары
Диаметр проводника (жилы) 0,51 мм (24 AWG)
Номинальное сечение жилы 0,205 мм2
Диаметр жилы по изоляции 0,99 ± 0,04 мм
Диаметр дренажного провода 0,41 ± 0,01 мм
Толщина внешней оболочки 0,6 ± 0,1 мм
Макс. растягивающее усилие 60 Н
Макс. растягивающее усилие 8/4 Ø
Температура эксплуатации -40°С – +60°С
Внешний диаметр кабеля 5,0 ± 0,5 мм
Вес 1 км кабеля (ном.) 28,0 кг 25,4 кг


Электрические характеристики

Диапазон частот 1–100 МГц
Волновое сопротивление 100 ± 15 Ом
Электр. сопротивление жилы (при 20°С) ≤ 95 Ом/км
Омическая асимметрия жил в паре ≤ 5%
Сопротивление изоляции жил ≥ 5 ГОм·км
Электрическая емкость рабочей пары ≤ 56 пФ/м


Частотные характеристики (24 AWG)

Частота, МГц Затухание, дБ/100 м (20°C) NEXT, дБ PS NEXT, дБ SRL (Structural Return Loss), дБ PS ACR, дБ/100 м
Тип. Кат. 5 Тип. Кат. 5 Тип. Кат. 5 Тип. Кат. 5 Тип. Кат. 5
1 1,9 2,0 65,3 62,3 62,0 26,0 23,0 60,0
4 3,9 4,0 56,3 53,3 53,0 26,0 23,0 48,9
10 6,2 6,5 50,3 47,3 47,0 26,0 23,0 40,5
20 8,9 9,3 45,8 42,8 42,0 26,0 23,0 32,8
30 11,0 11,5 42,9 40,1 39,0 24,2 21,2 28,0
60 15,9 16,6 38,4 35,6 35,0 21,2 18,2 17,8
100 21,0 22,0 35,3 32,3 32,0 19,0 16,0 10,0
Информация для заказа
Партномер Описание Упаковка, м
FUTP2-C5-S24-IN-PVC- -
(FTP2-C5E-SOLID-INDOOR-500)
Кабель витая пара, экранированная (F/UTP), категория 5, 2 пары (24 AWG), одножильный (solid), экран – фольга, PVC 500
FUTP2-C5-S24-IN-LSZH- -
(FTP2-C5E-SOLID-LSZH-500)
Кабель витая пара, экранированная (F/UTP), категория 5, 2 пары (24 AWG), одножильный (solid), экран – фольга, LSZH нг(C)-HF 500

Цвет кабеля:
стандартный цвет
Для заказа других цветов кабеля свяжитесь с отделом продаж.

Длина кабеля.
При заказе целой упаковки укажите стандартный метраж. Для заказа отреза кабеля оставьте поле пустым.
