U/UTP, 24 AWG, 25 пар, 6x4+1 (PVC, LSZH)

Кабель витая пара (U/UTP), категория 5, 25 пар (6x4+1), solid, 24 AWG (PVC, LSZH)


U/UTP, 24 AWG, 25 пар, 6x4+1 (PVC, LSZH)

Внутри помещений. Построение магистральной и горизонтальной подсистем СКС категории 5 в условиях незначительных электромагнитных помех. Передача сигналов 100 Мбит/с на частоте до 100 МГц


Поддерживаемые приложения
10–100 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, другие приложения кабельных систем категории 5

  • Неэкранированный U/UTP кабель на 25 пар (6х4 + 1)
  • Кабель содержит 6 пучков по 4 пары и 1 центральную витую пару, защищенную индивидуальной оболочкой
  • Сердечник обернут защитной бандажной пленкой, пучки витых пар промаркированы лентами разных цветов
  • Передача сигналов 100 Мбит/с (90 м) на частоте до 100 МГц
  • Возможные варианты внешней оболочки: PVC / LSZH
  • Однопроволочные жилы: 0,51 мм (24 AWG)
  • IEC 61156, IEE 802.3u (100BASE-TX)
  • ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 5/ Класс D)
  • PVC FR (fl ame retardant): CM, UL-1581, IEC 60332-1
  • LSZH FR (fl ame retardant): IEC 60332-1, IEC 60754, IEC 61034

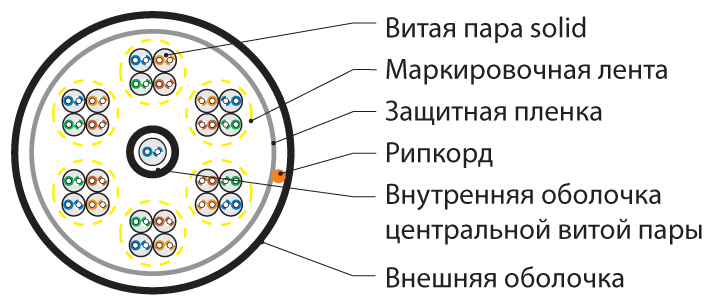

Материалы и конструкция

Проводник Электролитическая медь, однопроволочный
Изоляция жил Полиэтилен высокой плотности (HDPE)
Защитная пленка Полиэстерная лента, спиральная намотка
Маркировочная лента Полимерная лента, спиральная намотка
Внутренняя оболочка центральной пары Поливинилхлорид, не распространяющий горение (PVC) или Малодымный безгалогенный компаунд, не распространяющий горение (LSZH)
Внешняя оболочка Поливинилхлорид, не распространяющий горение (PVC) или Малодымный безгалогенный компаунд, не распространяющий горение (LSZH)


Технические характеристики

Число витых пар 25 пар
Разделение витых пар в пучки 6х4 + 1
Диаметр проводника (жилы) 0,51 мм (24 AWG)
Номинальное сечение жилы 0,205 мм2
Диаметр жилы по изоляции 0,88 ± 0,02 мм
Толщина изоляции 0,19 ± 0,01 мм

  PVC LSZH
Толщина внешней оболочки 0,55 ± 0,05 мм
Макс. растягивающее усилие 150 Н
Радиус изгиба (монтаж / экспл.) 10/8 Ø
Температура эксплуатации -20°С – +75°С -20°С – +60°С
Внешний диаметр кабеля 13,3 ± 0,8 мм
Вес 1 км кабеля (ном.) 138 кг

Электрические характеристики

Диапазон частот 1–100 МГц
Волновое сопротивление 100 ± 15 Ом
Электр. сопротивление жилы (при 20°С) ≤ 93,8 Ом/км
Омическая асимметрия жил в паре ≤ 5%
Сопротивление изоляции жил ≥ 5 ГОм·км
Электрическая емкость рабочей пары ≤ 56 пФ/м


Частотные характеристики (24 AWG)

Частота, МГц Затухание, дБ/100 м (20°C) NEXT, дБ PS NEXT, дБ RL (Return Loss), дББ PS ACR, дБ/100 м
1 2,0 65,3 62,3 17,0 60,0
4 4,1 56,3 53,3 18,8 48,9
10 6,5 47,3 47,3 20,0 40,5
20 9,3 39,9 42,8 20,0 32,8
31,25 11,7 35,4 39,9 18,6 28,3
62,5 17,0 32,3 35,4 16,5 18,0
100 22,0 42,9 32,3 15,1 10,0
Информация для заказа
Партномер Описание Упаковка, м
UUTP25W-C5-S24-IN-PVC- -
(UTP25W-C5-SOLID-INDOOR-PVC)
Кабель витая пара, неэкранированная (U/UTP), категория 5, 25 пар (4 пары (24 AWG)х6 +1 пара (24 AWG)), одножильный (solid), 1 пара в PVC оболочке, PVC 500
UUTP25W-C5-S24-IN-LSZH- -
(UTP25W-C5-SOLID-INDOOR-LSZH)
Кабель витая пара, неэкранированная (U/UTP), категория 5, 25 пар (4 пары (24 AWG)х6 +1 пара (24 AWG)), 1 пара в LSZH оболочке, одножильный (solid), LSZH нг(C)HF 500

Цвет кабеля:
стандартный цвет
Для заказа других цветов кабеля свяжитесь с отделом продаж.

Длина кабеля.
При заказе целой упаковки укажите стандартный метраж. Для заказа отреза кабеля оставьте поле пустым.
