S/FTP, 23 AWG, 24 пары, LSZH

Кабель витая пара (SSTP), 24 пары, категория 7 (600 МГц), solid, FR-LSZH




Экранированный многопарный медный кабель, 24 пары, категория 7, одножильный, состоит из 6 пучков по 4 индивидуально экранированные витые пары в каждом. Общий экран: луженая медная оплетка, обеспечивающая 45% покрытие кабеля. Пучки свиты вместе и помещены в огнестойкую LSZH-оболочку. Кабель подходит для использования внутри помещения. Многопарная структура кабеля делает его идеальным для соединения телекоммуникационных шкафов в центрах обработки данных и т.п. Магистральный кабель предназначен для широкополосных приложений с низким коэффициентом ошибок (BER) и приложений с высокой скоростью передачи и обработки данных.


Что значит LSZH?

Low Smoke Zero Halogen – малодымный безгалогенный компаунд. Кабели с изоляцией проводников и внешней оболочкой из негорючего безгалогенного компаунда LSZH обладают свойствами малодымности и низкокоррозийности. Малодымность – кабель не распространяет горение, а при воздействии открытого пламени в случае пожара не выделяет дыма и чёрной сажи подобно материалам ПВХ, ПЭ и др. Низкокоррозийность – кабель изготовлен из специальных материалов, не содержащих высокотоксичных галогенов, таких как фтор, хлор, бром и йод. Подробнее...

S/FTP, 23 AWG, 24 пары, LSZH

Внутри помещений. Построение магистральной и горизонтальной подсистем СКС категории 7 в условиях повышенных электромагнитных помех и межкабельных наводок. Подходит для высокоплотных систем и широкополосной передачи видеосигналов CATV. Передача сигналов 10 Гбит/с на частоте до 600 МГц


Поддерживаемые приложения
Gigabit Ethernet 1000BASE-T, 10 Gigabit Ethernet 10GBASE-T, 1.2/2.4Gbs ATM, цифровое и аналоговое видео, IEEE 802.3af (PoE), IEEE 802.3at (PoE+), другие приложения кабельных систем категории 7

  • Улучшенная защита от помех и межкабельных наводок
  • Экран S/FTP: индивидуальный + общий (фольга + оплетка)
  • Содержит 4-парные кабели под общей внешней оболочкой
  • Передача сигналов 10 GbE (90 м) на частоте до 600 МГц
  • Поддержка приложений Power over Ethernet Plus (PoE+)
  • Безопасная безгалогенная оболочка LSZH (нг-HF)
  • Однопроволочные жилы: 0,57 мм (23 AWG)
  • IEC 61156-6, IEC 15018, IEE 802.3an (10GBASE-T)
  • ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 7/ Класс F)
  • LSZH FR (fl ame retardant): IEC 60332-3, IEC 60754, IEC 61034

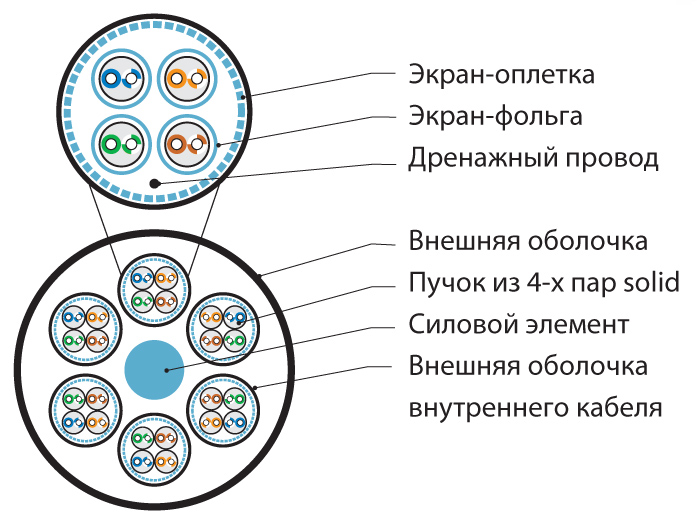

Материалы и конструкция

Проводник Электролитическая медь, однопроволочный
Изоляция жил Полиолефин, пленко-пористо пленочный (SFS PO)
Экран-фольга Индивидуальный: алюминизированная полиэстерная пленка
Экран-оплетка Общий: оплетка из медных луженых проволок, покрытие 45%
Дренажный провод Луженая медь, однопроволочный
Внутренняя оболочка Малодымный безгалогенный компаунд, не распространяющий горение (LSZH)
Общая внешняя оболочка Малодымный безгалогенный компаунд, не распространяющий горение (LSZH)


Технические характеристики

Число витых пар 12, 24, 28, 32, 96 пар
Диаметр проводника (жилы) 0,57 мм (23 AWG)
Номинальное сечение жилы 0,255 мм2
Диаметр жилы по изоляции 1,34 ± 0,02 мм
Диаметр дренажного провода 0,41 ± 0,01 мм
Диаметр внутреннего кабеля 7,1 ± 0,1 мм
Толщина внешней оболочки 0,8 – 1,2 ± 0,05 мм
Макс. растягивающее усилие 250 Н
Мин. радиус изгиба 20 Ø
Температура эксплуатации -30°С – +70°С

  12 пар 24 пары 28 пар 32 пары 96 пар
Внешний диаметр кабеля (ном.) 20,0 мм 23,6 мм 27,5 мм 27,0 мм 32,6 мм
Вес 1 км кабеля (ном.) 289 кг 486 кг 598 кг 635 кг 865 кг


Электрические характеристики

Диапазон частот 1–600 МГц
Волновое сопротивление 100 ± 15 Ом
Электр. сопротивление жилы (при 20°С) ≤ 80 Ом/км
Омическая асимметрия жил в паре ≤ 2%
Испытательное напряжение (перем. ток) 700 В/1 мин.
Сопротивление изоляции жил ≥ 5 ГОм·км
Электрическая емкость рабочей пары ≤ 46 пФ/м
Скорость распространения сигнала ≥ 79%
Асимметрия задержки сигнала ≤ 20 нс/100 м


Частотные характеристики (24 AWG)

Частота, МГц Затухание, дБ/100 м (20°C) NEXT, дБ PS NEXT, дБ RL (Return Loss), дБ PS ANEXT, дБ PS ELFEXT, дБ ELFEXT, дБ
1 2,0 108,0 105,0 22,0 68,0 95,0 98,0
4 3,6 101,0 98,0 25,0 68,0 90,0 93,0
10 5,6 98,0 95,0 28,0 68,0 86,0 89,0
20 7,9 93,0 90,0 28,0 68,0 80,0 83,0
30 9,7 88,0 85,0 27,0 68,0 76,0 79,0
100 18,0 83,0 80,0 24,0 68,0 66,0 69,0
150 22,4 81,0 78,0 22,0 65,0 63,0 66,0
200 26,0 81,0 78,0 21,0 65,0 60,0 63,0
250 29,4 78,0 75,0 20,0 62,0 58,0 61,0
300 32,5 78,0 75,0 19,0 62,0 52,0 55,0
400 38,0 73,0 70,0 19,0 62,0 49,0 52,0
500 43,0 73,0 70,0 19,0 62,0 47,0 50,0
600 47,6 73,0 70,0 19,0 62,0 45,0 48,0
Информация для заказа
Партномер Описание Упаковка, м
SFTP -C7-S23-IN-LSZH- -
(SSTP24-C7-SOLID-INDOOR)
Кабель витая пара, экранированная (S/FTP), категория 7; 12, 24, 28, 32, 96 пар (23 AWG), одножильный (solid), каждая пара в фольге, каждый 4-х парник: медная оплетка и LSZH оболочка, LSZH 500

Число витых пар:
12, 24, 28, 32, 96.
Цвет кабеля:
стандартный цвет
другие цвета


Длина кабеля.
При заказе целой упаковки укажите стандартный метраж. Для заказа отреза кабеля оставьте поле пустым.
