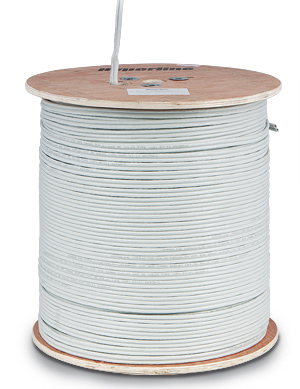

U/UTP, 24 AWG, duplex 4x2 (PVC, LSZH)

Кабель витая пара (UTP), 4 пары x 2, категория 5e, solid, PVC, LSZH





  • Неэкранированный медный кабель, 4 пары х 2 кабеля (парный кабель), категория 5е, одножильный
  • Кабель используется внутри помещений
  • Применение: для горизонтальной прокладки в локальных сетях
U/UTP, 24 AWG, duplex 4x2 (PVC, LSZH)

Внутри помещений. Построение магистральной и горизонтальной подсистем СКС категории 5e в условиях незначительных электромагнитных помех. Передача сигналов 1 Гбит/с на частоте до 100 МГц


Поддерживаемые приложения
10–1000 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, другие приложения кабельных систем категории 5e

  • Неэкранированный U/UTP кабель на 8 пар (2х4)
  • Дуплексная zip-конструкция из двух кабелей по 4 пары
  • Передача сигналов 1 GbE (90 м) на частоте до 100 МГц
  • Возможные варианты внешней оболочки: PVC / LSZH
  • Однопроволочные жилы: 0,51 мм (24 AWG)
  • IEC 61156, IEE 802.3ab (1000BASE-T)
  • ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 5e/ Класс D)
  • PVC FR (fl ame retardant): CM, UL-1581, IEC 60332-1
  • LSZH FR (fl ame retardant): IEC 60332-1, IEC 60754, IEC 61034

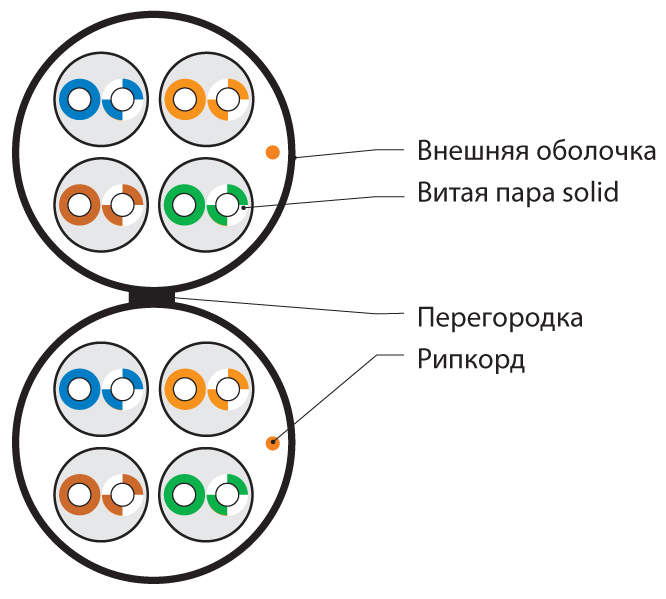

Материалы и конструкция

Проводник Электролитическая медь, однопроволочный
Изоляция жил Полиэтилен высокой плотности (HDPE)
Внешняя оболочка Поливинилхлорид, не распространяющий горение (PVC) или Малодымный безгалогенный компаунд, не распространяющий горение (LSZH)


Технические характеристики

Число витых пар 8 пар
Диаметр проводника (жилы) 0,51 мм (24 AWG)
Номинальное сечение жилы 0,205 мм2
Диаметр жилы по изоляции 0,9 ± 0,02 мм
Толщина внешней оболочки 0,51 ± 0,05 мм
Макс. растягивающее усилие 92 Н
Радиус изгиба (монтаж / экспл.) 8/4 Ø
Температура эксплуатации -20°С – +75°С
Внешний размер кабеля (ном.) 5,1х2,0 мм
Вес 1 км кабеля (ном.) 65 кг


Электрические характеристики

Диапазон частот 1–100 МГц
Волновое сопротивление 100 ± 15 Ом
Электр. сопротивление жилы (при 20°С) 93,8 Ом/км
Омическая асимметрия жил в паре ≤ 5%
Испытательное напряжение (пост. ток) 2,5 кВ/2 с
Сопротивление изоляции жил ≥ 5 ГОм·км
Электрическая емкость рабочей пары ≤ 56 пФ/м
Скорость распространения сигнала ≥ 66%
Асимметрия задержки сигнала ≤ 35 нс/100 м


Частотные характеристики (24 AWG)

Частота, МГц Затухание, дБ/100 м (20°C) NEXT, дБ PS NEXT, дБ RL (Return Loss), дБ PS ELFEXT, дБ ELFEXT, дБ
1 2,0 65,3 62,3 20,0 60,8 63,8
4 4,1 56,3 53,3 23,0 48,7 51,7
10 6,5 50,3 47,3 25,0 40,8 43,8
20 9,3 45,8 42,2 25,0 34,7 37,7
31,25 11,6 42,9 39,9 23,6 30,9 33,9
62,5 17,0 38,4 35,4 21,5 24,8 27,8
100 22,0 35,3 32,3 20,1 20,8 23,8
Информация для заказа
Партномер Описание Упаковка, м
UUTP4Х2-C5E-S24-IN-PVC- -
(UTP4x2-C5E-SOLID-INDOOR-GY-500)
Кабель витая пара, неэкранированная (U/UTP), категория 5e, 2x4 пары, zip тип, одножильный (solid), PVC 500
UTP4Х2-C5E-S24-IN-LSZH- - Кабель витая пара, неэкранированная (U/UTP), категория 5e, 2x4 пары, zip тип, одножильный (solid), LSZH 500

Цвет кабеля:
стандартный цвет
другие цвета


Длина кабеля.
При заказе целой упаковки укажите стандартный метраж. Для заказа отреза кабеля оставьте поле пустым.
