Duplex, 3 мм (серия D3)

Кабель волоконно-оптический, 2 волокна, duplex zipcord, плотное буферное покрытие (tight buffer), диаметр кабеля 3,0 мм, для внутренней прокладки, LSZH

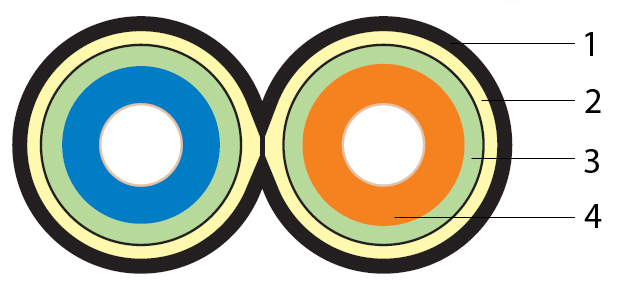

1 - Внешняя оболочка
2 - Упрочняющие нити
3 - Плотный буфер 900 мкм
4 - Оптическое волокно


Кабель содержит 2 оптических волокна в плотном буферном покрытии (tight buffer) 900 мкм. В кабеле используется либо типовое оптическое волокно (одномодовое или многомодовое), либо одномодовое волокно SMF-28® Ultra (G652.D) с минимальными потерями на изгибах малого радиуса. Конструкция усилена упрочняющими арамидными нитями. Внешняя оболочка из малодымного безгалогенного компаунда, не распространяющего горение (LSZH)


Что значит LSZH?

Low Smoke Zero Halogen – малодымный безгалогенный компаунд. Кабели с изоляцией проводников и внешней оболочкой из негорючего безгалогенного компаунда LSZH обладают свойствами малодымности и низкокоррозийности. Малодымность – кабель не распространяет горение, а при воздействии открытого пламени в случае пожара не выделяет дыма и чёрной сажи подобно материалам ПВХ, ПЭ и др. Низкокоррозийность – кабель изготовлен из специальных материалов, не содержащих высокотоксичных галогенов, таких как фтор, хлор, бром и йод. Подробнее...

Duplex, 3 мм (серия D3)

Внутри помещений. Применяется для изготовления пигтейлов, патч-кордов и тестовых шнуров, организации соединений в патч-панелях, прокладки до рабочего места. Используется на коротких расстояниях. Подходит для оконцовки разъемами


  • Изготовление пигтейлов, патч-кордов, тестовых шнуров
  • Межблочный кабель для организации межсоединений
  • Для коротких расстояний внутри помещений
  • Гибкий и прочный кабель в типоразмере 3,0 мм (2,8х5,6)
  • Сдвоенная конструкция тип Duplex Zipcord (2 волокна)
  • Доступен вариант кабеля с волокном SMF-28® Ultra
    с минимальными потерями на изгибах малого радиуса
  • Волокна в буферном покрытии диаметром 900 мкм
  • Удобные для оконцовки оптические волокна
  • Безопасная безгалогенная оболочка LSZH
  • Telcordia GR-409-CORE, ANSI/ICEA-S-83-596
  • IEC 60794, ANSI/TIA-568, TIA-455, ISO/IEC 11801
  • LSZH FR (flame retardant): IEC 60332-3, 60754, 61034

Конструкция и материалы

Оптическое волокно Стандартное одномодовое OS2 (G.652D) или многомодовое OM1/2/3/4; или одномодовое 9/125 (OS2) SMF-28® Ultra (G.652D) с минимальными потерями на изгибе
Защитное покрытие волокна Плотное буферное покрытие: малодымный безгалогенный компаунд (LSZH)
Упрочняющие элементы Защитный покров из упрочняющих арамидных нитей
Внешняя оболочка Малодымный безгалогенный компаунд, не распространяющий горение (LSZH)





Технические характеристики

Число оптических волокон 2 волокна
Внешний диаметр (размер) кабеля 2,8х5,6 ±0,05 мм
Вес 1 км кабеля (ном.) 14,0 кг
Толщина внешней оболочки 0,5 ±0,05 мм
Радиус изгиба (монтаж / экспл.) 42 / 28 мм
Растягивающее усилие (монтаж / экспл.) 400 / 250 Н
Раздавливающее усилие (макс.) 250 Н/см
Ударное воздействие (макс.) 1,0 Н•м (3 точки воздействия)
Динамические изгибы 10 000 циклов на угол ±90°
Осевые закручивания 10 циклов на угол ±90°
Температура монтажа -10 °C – +50 °C
Температура эксплуатации -40 °C – +70 °C
Температура хранения -50°C ... +50°C
Стандартная упаковка (метраж) 2000 м




Характеристики оптического волокна




Оболочка кабеля окрашена в соответствии с типом применяемого волокна:
OS1 / 2 – желтый; OM1 / 2 – оранжевый; ОМ3 – бирюзовый (аква); ОМ4 – малиновый (маджента); или по заказу.

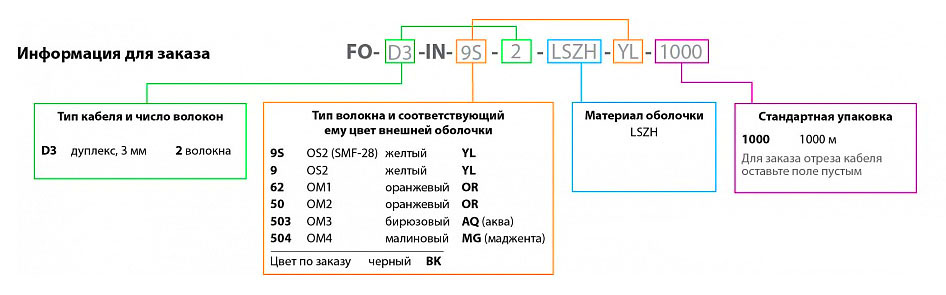

Информация для заказа
Партномер

Описание
Кабели с одномодовым оптическим волокном 9/125 (OS2) SMF-28® Ultra (G652.D) – улучшенная стойкость к изгибу
FO-D3-IN-9S-2-LSZH-YL
Кабель волоконно-оптический 9/125 (SMF-28 Ultra) одномодовый,
2 волокна, duplex, zip-cord, плотное буферное покрытие (tight buffer) 3.0 мм,
для внутренней прокладки, LSZH IEC 60332-3, –40°C – +70°C, желтый
Кабели с многомодовым оптическим волокном 50/125 (OM2, OM3, OM4), 62.5/125 (OM1)
FO-D3-IN-62-2-LSZH-OR
Кабель волоконно-оптический 62/125 (OM1) многомодовый,
2 волокна, duplex, плотное буферное покрытие (tight buff er) 900 мкм, диаметр кабеля 2,8 мм,
для внутренней прокладки (-30°C – +80°C), LSZH, оранжевый
FO-D3-IN-50-2-LSZH-OR
Кабель волоконно-оптический 50/125 (OM2) многомодовый,
2 волокна, duplex, плотное буферное покрытие (tight buff er) 900 мкм, диаметр кабеля 2,8 мм,
для внутренней прокладки (-30°C – +80°C), LSZH, оранжевый
FO-D3-IN-503-2-LSZH-AQ
Кабель волоконно-оптический 50/125 (OM3) многомодовый,
2 волокна, duplex, плотное буферное покрытие (tight buff er) 900 мкм, диаметр кабеля 2,8 мм,
для внутренней прокладки (-30°C – +80°C), LSZH, бирюзовый
FO-D3-IN-504-2-LSZH-MG
Кабель волоконно-оптический 50/125 (OM4) многомодовый,
2 волокна, duplex, плотное буферное покрытие (tight buff er) 900 мкм, диаметр кабеля 2,8 мм,
для внутренней прокладки (-30°C – +80°C), LSZH, малиновый
