Duplex, легкая броня (серия DA)

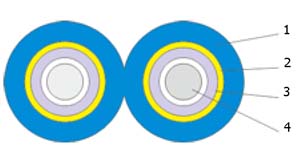

1 - Внешняя оболочка
2 - Упрочняющие нити
3 - Броня (стальная спиральная лента)
4 - Оптическое волокно в плотном буферном покрытии 0,6 мм


Кабель содержит 2 оптических волокна в плотном буферном покрытии (tight buffer) 600 мкм, защищенные стальной спиральной лентой. Конструкция усилена упрочняющими арамидными нитями. Внешняя оболочка соответствует требованиям для прокладки в стояках, выполнена из малодымного безгалогенного компаунда, не распространяющего горение (LSZH).


Duplex, легкая броня (серия DA)

Внутри помещений. Бронированный кабель повышенной гибкости, оптимизированный для непосредственного подключения разъемов. Используется в рамках локальных сетей для изготовления соединительных шнуров, организации соединений в патч-панелях и прокладки до рабочего места. Пригоден для прокладки в стояках и кабельных каналах.

  • Защита легкой броней и арамидными нитями
  • Отличная гибкость и механическая прочность
  • Волокна в буферном покрытии диаметром 600 мкм
  • Безопасная безгалогенная оболочка LSZH (нг-HF)
  • Соответствует требованиям OFCR (Riser)
  • Telcordia GR-409-CORE, ANSI/ICEA-S-83-596
  • IEC 60794, ANSI/TIA-568, TIA-455, ISO/IEC 11801
  • Пригодность для прокладки в стояках: OFCR (Riser)
  • LSZH FR (fl ame retardant): IEC 60332-3, 60754, 61034


Конструкция и материалы

  • Оптическое волокно: Одномодовое OS2 или многомодовое OM1/2/3/4 волокно
  • Защитное покрытие волокна: Плотное буферное покрытие: малодымный безгалогенный компаунд (LSZH)
  • Бронирование: Стальная спиральная лента (SST)
  • Упрочняющие элементы: Защитный покров из упрочняющих арамидных нитей (AY)
  • Внешняя оболочка: Малодымный безгалогенный компаунд, не распространяющий горение (LSZH)

Технические характеристики

Количество оптических волокон 2
Размеры кабеля (2,8 × 5,7) мм
Вес 1 км кабеля 24,0 кг
Мин. радиус изгиба (монтаж) 45 мм
Мин. радиус изгиба (эксплуатация) 30 мм
Макс. растягивающее усилие (монтаж) 300 Н
Макс. растягивающее усилие (эксплуатация) 160 Н
Раздавливающее усилие (монтаж) 500 Н/см
Раздавливающее усилие (эксплуатация) 150 Н/см
Температура эксплуатации -40...+80 °C
Стандартная упаковка (метраж) 2000 м

Характеристики оптического волокна

Информация для заказа
Партномер Описание
FO-DA-IN-9-2-LSZH-YL
(FO-ZIP-IN-9-2-ARM-LSZH-YL)
Кабель волоконно-оптический 9/125 (OS2) одномод., 2 вол., плотн. буф. покр. 0.6 мм (tight buffer), zip-cord, диам. каб. 3.0 мм, бронир., гибкий , для внутр. прокл., LSZH, –40°C – +80°C, желтый
FO-DA-IN-50-2-LSZH-OR
(FO-ZIP-IN-50-2-ARM-LSZH-OR)
Кабель волоконно-оптич. 50/125 (OM2) многомод., 2 волокна, плотн. буф. покр. 0.6 мм (tight buffer), zip-cord, диам. каб. 3.0 мм, бронир., гибкий, для внутр. прокл., LSZH, –40°C – +80°C, оранжевый
FO-DA-IN-503-2-LSZH-AQ
(FO-ZIP-IN-503-2-ARM-LSZH-AQ)
Кабель волоконно-оптич. 50/125(OM3) многомод., 2 волокна, плотн. буф. покр. 0.6 мм (tight buffer), zip-cord, диам. каб. 3.0 мм, бронир., гибкий, для внутр. прокл., LSZH, –40°C – +80°C, аква
