Simplex (серия S3)

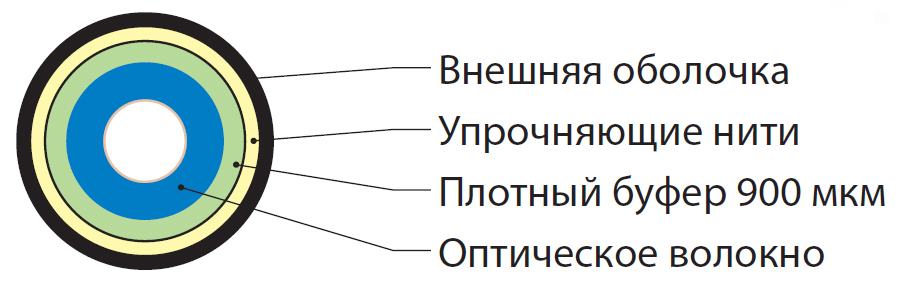

Кабель содержит 1 оптическое волокно в плотном буферном покрытии (tight buff er) 900 мкм. Конструкция усилена упрочняющими арамидными нитями. Внешняя оболочка из поливинилхлорида (PVC) или малодымного безгалогенного компаунда, не распространяющего горение (LSZH)

Simplex (серия S3)

Внутри помещений. Применяется для изготовления пигтейлов, патч-кордов и тестовых шнуров, организации соединений в патч-панелях, прокладки до рабочего места. Используется на коротких расстояниях. Подходит для оконцовки разъемами

  • Изготовление пигтейлов, патч-кордов, тестовых шнуров
  • Межблочный кабель для организации межсоединений
  • Для коротких расстояний внутри помещений
  • Различные типы волокна, включая изгибостойкое по заказу
  • Гибкий и прочный кабель в типоразмере 3 мм (2,8 мм)
  • Волокна в буферном покрытии диаметром 900 мкм
  • Удобные для оконцовки оптические волокна
  • Возможные варианты оболочки: PVC / LSZH
  • Telcordia GR-409-CORE, ANSI/ICEA-S-83-596
  • IEC 60794, ANSI/TIA-568, TIA-455, ISO/IEC 11801
  • PVC FR (fl ame retardant): OFNG, IEC 60332-1
  • LSZH FR (fl ame retardant): IEC 60332-1, 60754, 61034

Материалы

  • Проводящий материал: оптическое волокно 9/125, 50/125, 62/125
  • Изоляция волокна: Плотное буферное покрытие: ПВХ или малодымный безгалогенный компаунд (LSZH)
  • Армирование: Гидроизолирующие упрочняющие арамидные нити (AY)
  • Внешняя оболочка: Поливинилхлорид, не распространяющий горение (PVC) или Малодымный безгалогенный компаунд, не распространяющий горение (LSZH)

Технические характеристики

Число оптических волокон 1 волокно
Материал внешней оболочки PVC или LSZH
Внешний диаметр (размер) кабеля 2,8 ± 0,02 мм
Вес 1 км кабеля (ном.) 8,0 кг
Радиус изгиба (монтаж / экспл.) 28 / 28 мм
Растягивающее усилие (монтаж / экспл.) 80 / 200 Н
Раздавливающее усилие 150 Н/см
Изгибоустойчивость 10 000 циклов
Ударопрочность 1,5 Н·м
Температура монтажа / эксплуатации -5°C – +50°C / -25°C – +75°C
Стандартная упаковка (метраж) 1000 м

Оболочка кабеля окрашена в соответствии с типом применяемого волокна:
OS1 / 2 – желтый; OM1 / 2 – оранжевый; ОМ3 – бирюзовый (аква); ОМ4 – малиновый (маджента); или по заказу.

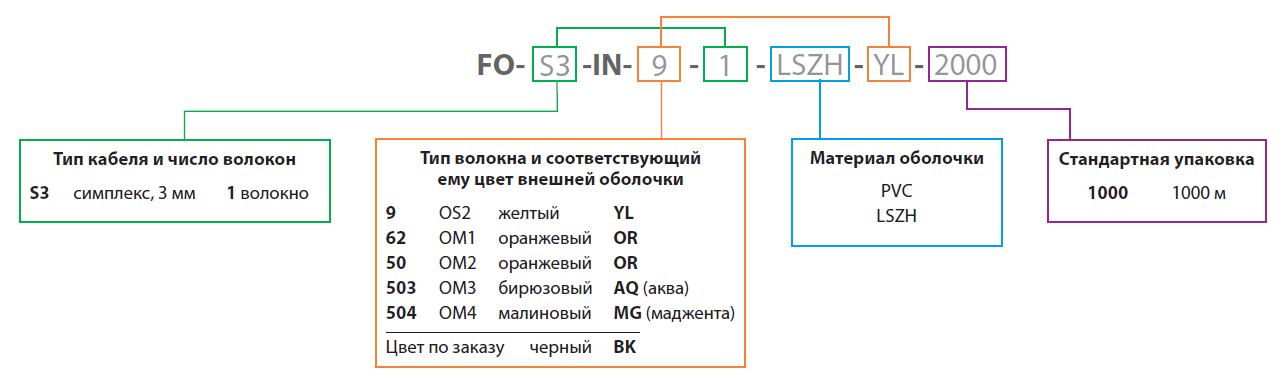

Информация для заказа
Партномер Описание
Кабели в оболочке PVC
FO-S3-IN-9-1-PVC-YL Кабель волоконно-оптический 9/125 (OS2) одномодовый, 1 волокно, simplex, плотное буферное покрытие (tight buff er) 900 мкм, диаметр кабеля 2,8 мм, для внутренней прокладки (-30°C – +80°C), PVC, желтый
FO-S3-IN-62-1-PVC-OR Кабель волоконно-оптический 62/125 (OM1) многомодовый, 1 волокно, simplex, плотное буферное покрытие (tight buff er) 900 мкм, диаметр кабеля 2,8 мм, для внутренней прокладки (-30°C – +80°C), PVC, оранжевый
FO-S3-IN-50-1-PVC-OR Кабель волоконно-оптический 50/125 (OM2) многомодовый, 1 волокно, simplex, плотное буферное покрытие (tight buff er) 900 мкм, диаметр кабеля 2,8 мм, для внутренней прокладки (-30°C – +80°C), PVC, оранжевый
FO-S3-IN-503-1-PVC-AQ Кабель волоконно-оптический 50/125 (OM3) многомодовый, 1 волокно, simplex, плотное буферное покрытие (tight buff er) 900 мкм, диаметр кабеля 2,8 мм, для внутренней прокладки (-30°C – +80°C), PVC, бирюзовый
FO-S3-IN-504-1-PVC-MG Кабель волоконно-оптический 50/125 (OM4) многомодовый, 1 волокно, simplex, плотное буферное покрытие (tight buff er) 900 мкм, диаметр кабеля 2,8 мм, для внутренней прокладки (-30°C – +80°C), PVC, малиновый
Кабели в оболочке LSZH
FO-S3-IN-9-1-LSZH-YL Кабель волоконно-оптический 9/125 (OS2) одномодовый, 1 волокно, simplex, плотное буферное покрытие (tight buff er) 900 мкм, диаметр кабеля 2,8 мм, для внутренней прокладки (-30°C – +80°C), LSZH, желтый
FO-S3-IN-62-1-LSZH-OR Кабель волоконно-оптический 62/125 (OM1) многомодовый, 1 волокно, simplex, плотное буферное покрытие (tight buff er) 900 мкм, диаметр кабеля 2,8 мм, для внутренней прокладки (-30°C – +80°C), LSZH, оранжевый
FO-S3-IN-50-1-LSZH-OR Кабель волоконно-оптический 50/125 (OM2) многомодовый, 1 волокно, simplex, плотное буферное покрытие (tight buff er) 900 мкм, диаметр кабеля 2,8 мм, для внутренней прокладки (-30°C – +80°C), LSZH, оранжевый
FO-S3-IN-503-1-LSZH-AQ Кабель волоконно-оптический 50/125 (OM3) многомодовый, 1 волокно, simplex, плотное буферное покрытие (tight buff er) 900 мкм, диаметр кабеля 2,8 мм, для внутренней прокладки (-30°C – +80°C), LSZH, бирюзовый
FO-S3-IN-504-1-LSZH-MG Кабель волоконно-оптический 50/125 (OM4) многомодовый, 1 волокно, simplex, плотное буферное покрытие (tight buff er) 900 мкм, диаметр кабеля 2,8 мм, для внутренней прокладки (-30°C – +80°C), LSZH, малиновый
