Одномодульный, с гелем, броня (STA-OUT)

Кабель волоконно-оптический одномодовый, 4-48 волокон, одномодульный, для внешней прокладки, PE

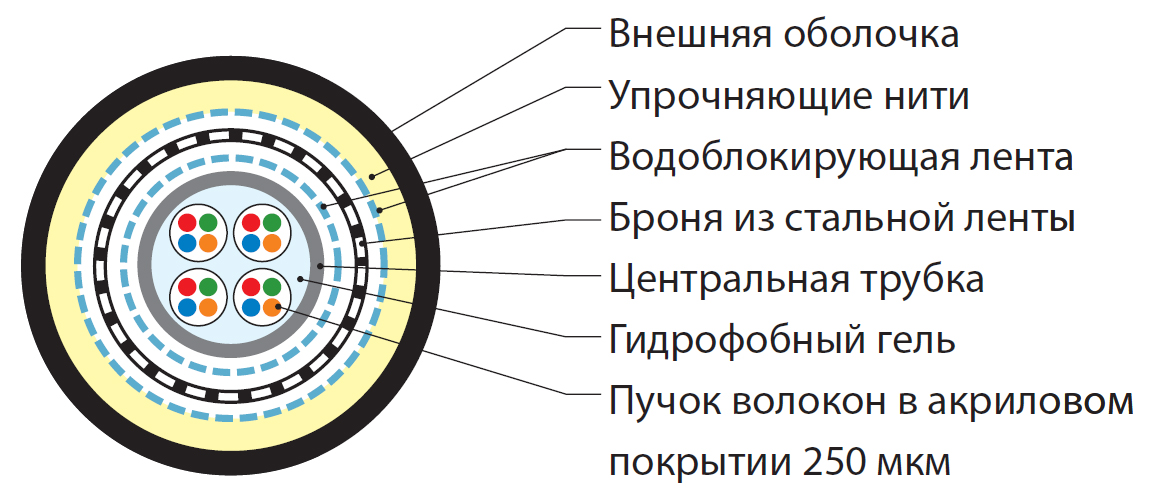

Кабель со свободной укладкой волокон в центральном гелезаполненном модуле (single loose tube). Содержит 4-48 оптических волокон в первичном акриловом покрытии 250 мкм. Волокна собраны в пучки бандажной вискозной нитью по 4 волокна, которые свободно уложены в центральной трубке из пластика (PBT), заполненной гидрофобным тиксотропным гелем. Центральная трубка обернута водоблокирующей лентой, бронирована гофрированной стальной лентой, снова обернута водоблокирующей лентой. Конструкция усилена упрочняющими арамидными нитями и покрыта внешней оболочкой из полиэтилена. Внешняя оболочка соответствует требованиям для прокладки вне помещений, устойчива к воздействию УФ излучения, влаги и низкой температуры

Одномодульный, с гелем, броня (STA-OUT)

Вне помещений. Бронированный кабель одномодульной конструкции со свободной укладкой волокон пучками. Используется для внешних магистралей, распределения сигналов (split out), организации магистральной кроссовой разводки. Пригоден для прокладки в трубопроводах и кабельной канализации. Может прокладываться непосредственно в грунт

  • Внешние магистрали (campus backbone)
  • Распределение сигналов (OSP distribution)
  • Организация кроссовой разводки (ODF)
  • Условия влаги и низкой температуры
  • Прокладка непосредственно в грунт
  • Стойкость к УФ, влаге, низкой температуре
  • Надежная защита от влаги гидрофобным гелем
  • Броня из стальной ленты защищает от грызунов
  • Волокна в первичном акриловом покрытии 250 мкм
  • Волокна в пучках по 4 волокна свободно уложены в центральной трубке
  • Позволяет ответвлять волокна в любом месте кабеля (mid-span)
  • Внешняя оболочка выполнена из полиэтилена черного цвета
  • Может прокладываться непосредственно в грунт
  • Telcordia GR-409-CORE, ANSI/ICEA-S-83-596
  • IEC 60794, ANSI/TIA-568, TIA-455, ISO/IEC 11801
  • PE UV: ICEA S-87-640 (Outdoor), IEC 60332-1
  • Водонепроницаемость: TIA/EIA FOTP-82В

Материалы

  • Оптическое волокно: Одномодовое OS2 или многомодовое OM1 / 2 / 3 / 4 волокно
  • Изоляция волокна: Плотное первичное акриловое покрытие (ACF)
  • Центральная трубка: Модуль (трубка) из полибутилентерефталата (PBT)
  • Наполнитель модуля: Гидрофобный тиксотропный гель (HTG)
  • Армирование: Гидроизолирующие упрочняющие арамидные нити (AY)
  • Бронирование: Гофрированная стальная лента (CST)
  • Внешняя оболочка: Светостабилизированный полиэтилен (PE)

Технические характеристики

Число оптических волокон 4–48
Число волокон в 1-м пучке 4 волокна
Внешний диаметр кабеля (ном.) 12,2 мм
Вес 1 км кабеля (ном.) 115 кг
Радиус изгиба (монтаж / экспл.) 20 / 10 Ø
Растягивающее усилие (монтаж / экспл.) 1600 / 2700 Н
Раздавливающее усилие (макс.) 800 Н/см
Температура монтажа -15°C – +70°C
Температура эксплуатации -40°C – +70°C
Стандартная упаковка (метраж) 2000 м


Оболочка кабеля окрашена в черный цвет:
OS1 / 2; OM1 / 2 / 3 / 4 – черный; или по заказу.

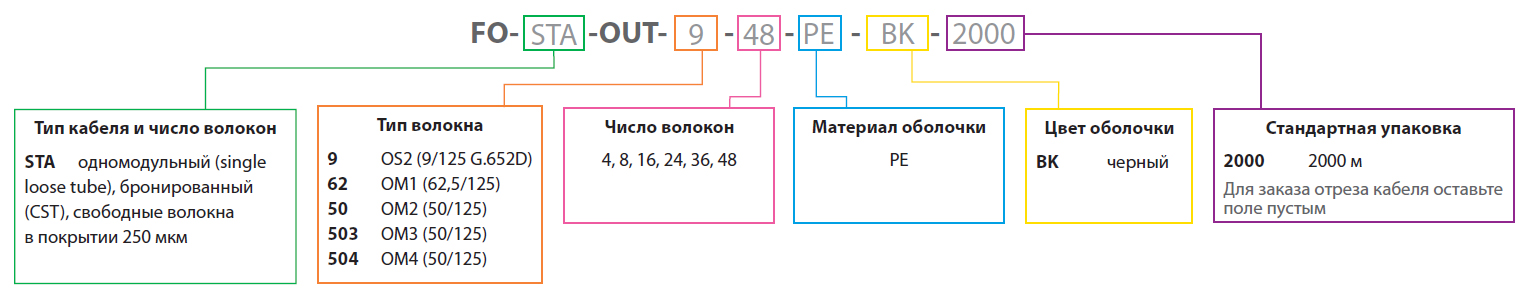

Информация для заказа
Партномер Описание
FO-STA-OUT-9-4-PE-BK Кабель волоконно-оптический 9/125 (OS2) одномодовый, 4 волокна, Central tube, для внешней прокладки, бронированный стальной лентой, PE, чёрный
FO-STA-OUT-9-8-PE-BK Кабель волоконно-оптический 9/125 (OS2) одномодовый, 8 волокон, Central tube, для внешней прокладки, бронированный стальной лентой, PE, чёрный
FO-STA-OUT-9-16-PE-BK Кабель волоконно-оптический 9/125 (OS2) одномодовый, 16 волокон, Central tube, для внешней прокладки, бронированный стальной лентой, PE, чёрный
FO-STA-OUT-9-24-PE-BK Кабель волоконно-оптический 9/125 (OS2) одномодовый, 24 волокна, Central tube, для внешней прокладки, бронированный стальной лентой, PE, чёрный
FO-STA-OUT-9-36-PE-BK Кабель волоконно-оптический 9/125 (OS2) одномодовый, 36 волокон, Central tube, для внешней прокладки, бронированный стальной лентой, PE, чёрный
FO-STA-OUT-9-48-PE-BK Кабель волоконно-оптический 9/125 (OS2) одномодовый, 48 волокон, Central tube, для внешней прокладки, бронированный стальной лентой, PE, чёрный
FO-STA-OUT-62-4-PE-BK Кабель волоконно-оптический 62.5/125 (OM1) многомодовый, 4 волокна, Central tube, для внешней прокладки, бронированный стальной лентой, PE, чёрный
FO-STA-OUT-62-8-PE-BK Кабель волоконно-оптический 62.5/125 (OM1) многомодовый, 8 волокон, Central tube, для внешней прокладки, бронированный стальной лентой, PE, чёрный
FO-STA-OUT-62-16-PE-BK Кабель волоконно-оптический 62.5/125 (OM1) многомодовый, 16 волокон, Central tube, для внешней прокладки, бронированный стальной лентой, PE, чёрный
FO-STA-OUT-62-24-PE-BK Кабель волоконно-оптический 62.5/125 (OM1) многомодовый, 24 волокна, Central tube, для внешней прокладки, бронированный стальной лентой, PE, чёрный
FO-STA-OUT-62-36-PE-BK Кабель волоконно-оптический 62.5/125 (OM1) многомодовый, 36 волокон, Central tube, для внешней прокладки, бронированный стальной лентой, PE, чёрный
FO-STA-OUT-62-48-PE-BK Кабель волоконно-оптический 62.5/125 (OM1) многомодовый, 48 волокон, Central tube, для внешней прокладки, бронированный стальной лентой, PE, чёрный
FO-STA-OUT-50-4-PE-BK Кабель волоконно-оптический 50/125 (OM2) многомодовый, 4 волокна, Central tube, для внешней прокладки, бронированный стальной лентой, PE, чёрный
FO-STA-OUT-50-8-PE-BK Кабель волоконно-оптический 50/125 (OM2) многомодовый, 8 волокон, Central tube, для внешней прокладки, бронированный стальной лентой, PE, чёрный
FO-STA-OUT-50-16-PE-BK Кабель волоконно-оптический 50/125 (OM2) многомодовый, 16 волокон, Central tube, для внешней прокладки, бронированный стальной лентой, PE, чёрный
FO-STA-OUT-50-24-PE-BK Кабель волоконно-оптический 50/125 (OM2) многомодовый, 24 волокна, Central tube, для внешней прокладки, бронированный стальной лентой, PE, чёрный
FO-STA-OUT-50-36-PE-BK Кабель волоконно-оптический 50/125 (OM2) многомодовый, 36 волокон, Central tube, для внешней прокладки, бронированный стальной лентой, PE, чёрный
FO-STA-OUT-50-48-PE-BK Кабель волоконно-оптический 50/125 (OM2) многомодовый, 48 волокон, Central tube, для внешней прокладки, бронированный стальной лентой, PE, чёрный
FO-STA-OUT-503-4-PE-BK Кабель волоконно-оптический 50/125 (OM3) многомодовый, 4 волокна, Central tube, для внешней прокладки, бронированный стальной лентой, PE, чёрный
FO-STA-OUT-503-8-PE-BK Кабель волоконно-оптический 50/125 (OM3) многомодовый, 8 волокон, Central tube, для внешней прокладки, бронированный стальной лентой, PE, чёрный
FO-STA-OUT-503-16-PE-BK Кабель волоконно-оптический 50/125 (OM3) многомодовый, 16 волокон, Central tube, для внешней прокладки, бронированный стальной лентой, PE, чёрный
FO-STA-OUT-503-24-PE-BK Кабель волоконно-оптический 50/125 (OM3) многомодовый, 24 волокна, Central tube, для внешней прокладки, бронированный стальной лентой, PE, чёрный
FO-STA-OUT-503-36-PE-BK Кабель волоконно-оптический 50/125 (OM3) многомодовый, 36 волокон, Central tube, для внешней прокладки, бронированный стальной лентой, PE, чёрный
FO-STA-OUT-503-48-PE-BK Кабель волоконно-оптический 50/125 (OM3) многомодовый, 48 волокон, Central tube, для внешней прокладки, бронированный стальной лентой, PE, чёрный
