Многомодульный, с гелем, с тросом (SSMT-OUT)

Кабель волоконно-оптический внешний, многомодульной конструкции, самонесущий, со стальным тросом, PE

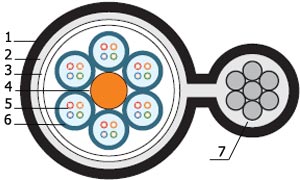

1 - Внешняя оболочка
2 - Гидрофобный наполнитель
3 - Гидроизолирующая лента
4 - Силовой элемент
5 - Оптическое волокно
6 - Модульная трубка
7 - Металлический трос


Кабель со свободной укладкой волокон в нескольких гелезаполненных модулях (multi loose tube). Содержит 2–72 оптических волокна в первичном акриловом покрытии 250 мкм, размещенных в модульных трубках. Волокна свободно уложены в модулях (трубках), заполненных гидрофобным тиксотропным гелем. Модули скручены вокруг центрального силового элемента методом SZ-скрутки. Для сохранения геометрии кабеля могут использоваться пластиковые кордели. Конструкция скреплена бандажной гидроизолирующей лентой и покрыта внешней оболочкой. Металлический трос и кабель соединены оболочкой вдоль общей образующей. Внешняя оболочка соответствует требованиям для прокладки вне помещений, устойчива к воздействию УФ излучения, влаги и низкой температуры.

Многомодульный, с гелем, с тросом (SSMT-OUT)

Вне помещений. Кабель с тросом для прокладки между опо рами, многомодульной конструкции со свободной укладкой волокон. Построение магистральных подсистем вне помеще ний. Пригоден для прокладки в трубопроводах и кабельной канализации. Предназначен для подвеса на опорах воздушных линий связи, между столбами городского освещения, зданиями и сооружениями

  • Внешние магистрали (campus backbone)
  • Прокладка по воздуху между зданиями
  • Длина подвеса между опорами до 70 м
  • Условия влаги и низкой температуры

  • Стойкость к УФ, влаге, низкой температуре
  • Прочный стальной многопроволочный трос
  • Надежная защита от влаги гидрофобным гелем
  • Волокна в первичном акриловом покрытии 250 мкм
  • Внешняя оболочка из полиэтилена черного цвета
  • Расстояние между опорами подвеса до 70 метров
  • Telcordia GR-20-CORE, ANSI/ICEA-S-83-596
  • IEC 60794, ANSI/TIA-568, TIA-455, ISO/IEC 11801
  • Длина подвеса между опорами до 70 м
  • Условия влаги и низкой температуры

Технические характеристики

Число оптических волокон 2–72
Внешний диаметр кабеля (ном.) 11,3х22,3 мм
Диаметр троса (ном.) 5,0 (7х1,65) мм
Вес 1 км кабеля (ном.) 220 кг
Диаметр модуля (трубки) (ном.) 2,1 мм
Радиус изгиба (монтаж / экспл.) 200 / 100 мм
Радиус изгиба (монтаж / экспл.)
9000 / 4000 Н
Растягивающее усилие (монтаж / экспл.) 400 Н/см
Изгибоустойчивость 25 циклов
Температура монтажа -15°С - +70°С
Температура эксплуатации -40°С - +70°С
Стандартная упаковка (метраж)
2000 м


Материалы и конструкция

Оптическое волокно Одномодовое OS2 или многомодовое OM1 / 2 / 3 / 4 волокно
Защитное покрытие волокна Первичное акриловое покрытие
Оптический модуль Модуль (трубка) из полибутилентерефталата
Наполнитель модуля Гидрофобный тиксотропный гель
Силовой элемент Центральный диэлектрический элемент из стеклопластика
Внешняя оболочка Светостабилизированный полиэтилен (PE)
Металлический трос
Оцинкованная сталь, многопроволочный

Характеристики оптического волокна

Информация для заказа
Партномер
Описание
FO-SSMT-OUT-50-8-PE
Кабель волоконно-оптический 50/125 (OM2) многомодовый, 8 волокон, с металлическим тросом (5 мм),
многомодульная конструкция (multi loose tube), для внешней прокладки, PE, черный
FO-SSMT-OUT-62-8-PE
Кабель волоконно-оптический 62.5/125 многомодовый, 8 волокон, с металлическим тросом (5 мм),
многомодульная конструкция (multi loose tube), для внешней прокладки, PE, черный
FO-SSMT-OUT-62-12-PE
Кабель волоконно-оптический 62.5/125 многомодовый, 12 волокон, с металлическим тросом (5 мм),
 многомодульная конструкция (multi loose tube), для внешней прокладки, PE, черный
FO-SSMT-OUT-9-12-PE
Кабель волоконно-оптический 9/125 (OS2) одномодовый, 12 волокон, с металлическим тросом (5 мм),
многомодульная конструкция (multi loose tube), для внешней прокладки, PE, черный
FO-SSMT-OUT-9-8-PE
Кабель волоконно-оптический 9/125 (OS2) одномодовый, 8 волокон, с металлическим тросом (5 мм),
многомодульная конструкция (multi loose tube), для внешней прокладки, PE, черный
FO-SSMT-OUT-9-24-PE
Кабель волоконно-оптический 9/125 (OS2) одномодовый, 24 волокна, с металлическим тросом (5 мм),
многомодульная конструкция (multi loose tube), для внешней прокладки, PE, черный
FO-SSMT-OUT-9-4-PE
Кабель волоконно-оптический 9/125 (OS2) одномодовый, 4 волокна, с металлическим тросом (5 мм),
многомодульная конструкция (multi loose tube), для внешней прокладки, PE, черный
