Одномодульный, с гелем, с тросом (SST-OUT)

Кабель волоконно-оптический, внешний, 4-24 волокна, одномодульной конструкции (single loose tube), гелезаполненный, свободные волокна, с металлическим тросом, PE

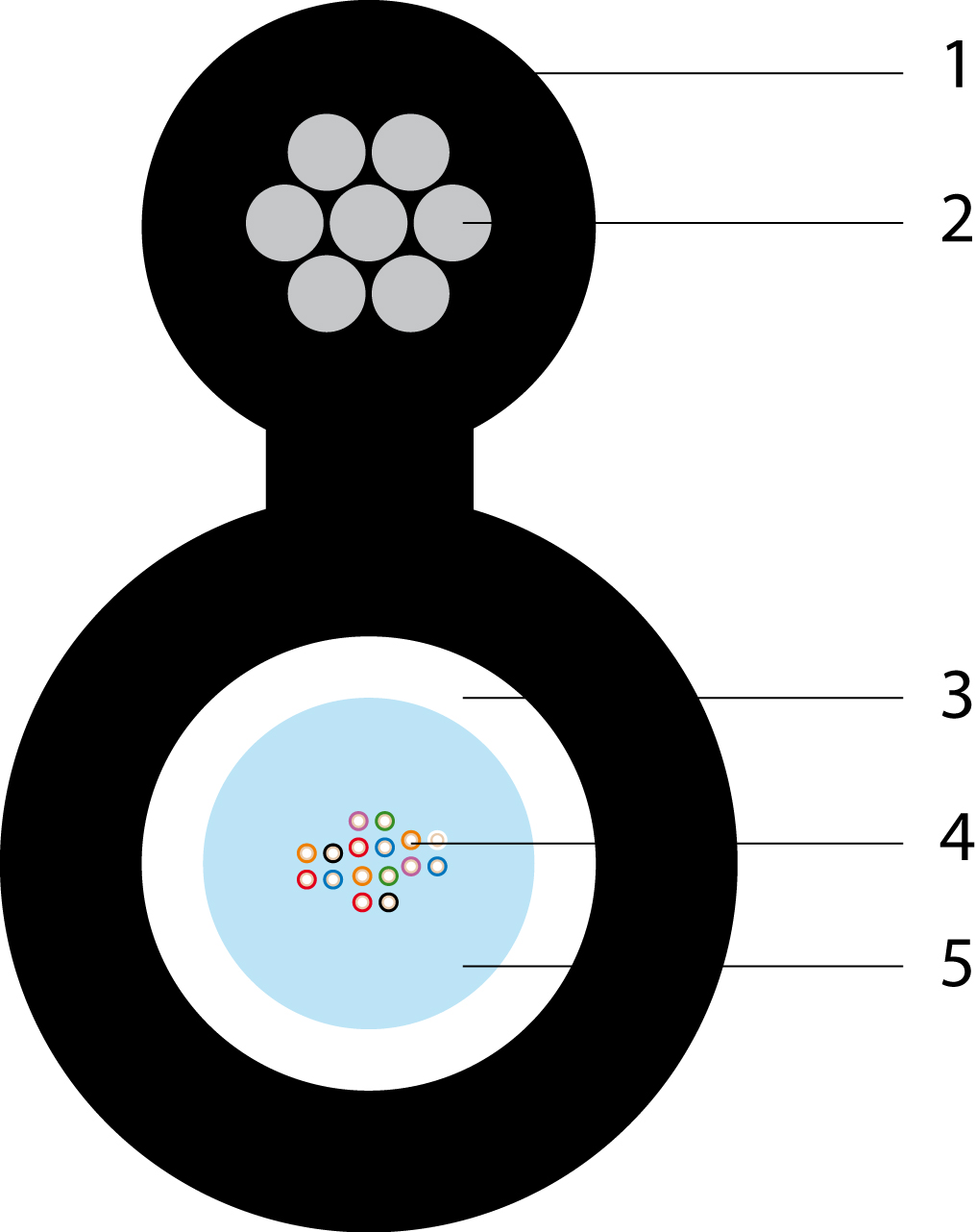

1 - Внешняя оболочка
2 - Металлический трос
3 - Модульная трубка
4 - Гидрофобный гель
5 - Волокно в акриловом
покрытии 250 мкм


Гелезаполненный модуль,
с тросом для подвеса

Кабель со свободной укладкой волокон в центральном гелезаполненном модуле (single loose tube). Содержит 4–24 оптических волокна в первичном акриловом покрытии 250 мкм. В кабеле используется либо типовое оптическое волокно (одномодовое или многомодовое), либо одномодовое волокно SMF-28® Ultra (G652.D) с минимальными потерями на изгибах малого радиуса. Волокна свободно уложены в модуле (трубке), заполненном гидрофобным тиксотропным гелем. Конструкция защищена внешней оболочкой. Металлический трос и кабель соединены оболочкой вдоль общей образующей. Внешняя оболочка соответствует требованиям для прокладки вне помещений, устойчива к воздействию УФ излучения, влаги и низкой температуры.

Одномодульный, с гелем, с тросом (SST-OUT)

Вне помещений. Кабель с тросом для прокладки по воздуху, одномодульной конструкции со свободной укладкой волокон. Построение магистральных подсистем вне помещений. Пригоден для прокладки в трубопроводах и кабельной канализации. Предназначен для подвеса на опорах воздушных линий связи, между столбами городского освещения, зданиями и сооружениями.

  • Внешние магистрали (campus backbone)
  • Прокладка по воздуху между зданиями
  • Длина подвеса между опорами до 110 м
  • Стойкость к УФ, влаге, низкой температуре
  • Прочный стальной многопроволочный трос
  • В центральном модуле 4–24 свободных волокна
  • Надежная защита от влаги гидрофобным гелем
  • Доступен вариант кабеля с волокном SMF-28® Ultra
    с минимальными потерями на изгибах малого радиуса
  • Волокна в первичном акриловом покрытии 250 мкм
  • Внешняя оболочка из полиэтилена черного цвета
  • Расстояние между опорами подвеса до 110 метров
  • Telcordia GR-20-CORE, ANSI/ICEA-S-83-596
  • TIA/EIA FOTP-82В (водонепроницаемость)
  • IEC 60794, ANSI/TIA-568, ISO/IEC 11801
  • PE UV: ICEA S-87-640 (outdoor)

Материалы и конструкция

Оптическое волокно Стандартное одномодовое OS2 или многомодовое OM1/2/3/4; или
одномодовое 9/125 (OS2) SMF-28® Ultra с минимальными потерями на изгибе
Защитное покрытие волокна Первичное акриловое покрытие
Оптический модуль Модуль (трубка) из полибутилентерефталата (PBT)
Наполнитель модуля Гидрофобный тиксотропный гель (HTG)
Внешняя оболочка Светостабилизированный полиэтилен (PE)
Металлический трос Оцинкованная сталь, многопроволочный (ZCS)

Технические характеристики

Число оптических волокон 4–6 8 12 16 24
Внешний размер кабеля (ном.) 6,4х12,9 мм 6,5х13,0 мм 6,7х13,2 мм 6,9х13,5 мм 7,2х13,8 мм
Диаметр троса (ном.) 2,2 (7х0,72) мм
Диаметр троса по оболочке (ном.) 5,0 мм
Вес 1 км кабеля (ном.) 69,9 кг 70,7 кг 72,5 кг 74,3 кг 77,1 кг
Диаметр модуля (трубки) 3,4 мм 3,4 мм 3,4 мм 3,7 мм 3,7 мм
Радиус изгиба (монтаж/экспл.) 96 / 96 мм 98 / 98 мм 101 / 101 мм 104 / 104 мм 108 / 108 мм
Растягивающее усилие (монтаж/экспл.) 5500 / 2500 Н
Раздавливающее усилие (макс.) 300 Н/см
Изгибоустойчивость 25 циклов
Температура монтажа -30...+50 °C
Температура эксплуатации -60...+70 °C
Стандартная упаковка (метраж) 2000 м


Таблица допустимых расстояний между опорами подвеса

Климатическая зона по гололеду и ветру 1 2 3 4 5 6
Максимальное расстояние, м 160 110 80 55 40 35

* Зона 2: Москва, Санкт-Петербург, Владимир, Ярославль, Рязань, Тамбов, Курган, Смоленск, Архангельск, Северодвинск, Петрозаводск (Карелия), Казань, Астрахань, Челябинск, Ханты-Мансийск, Сургут, Якутск, Нижневартовск

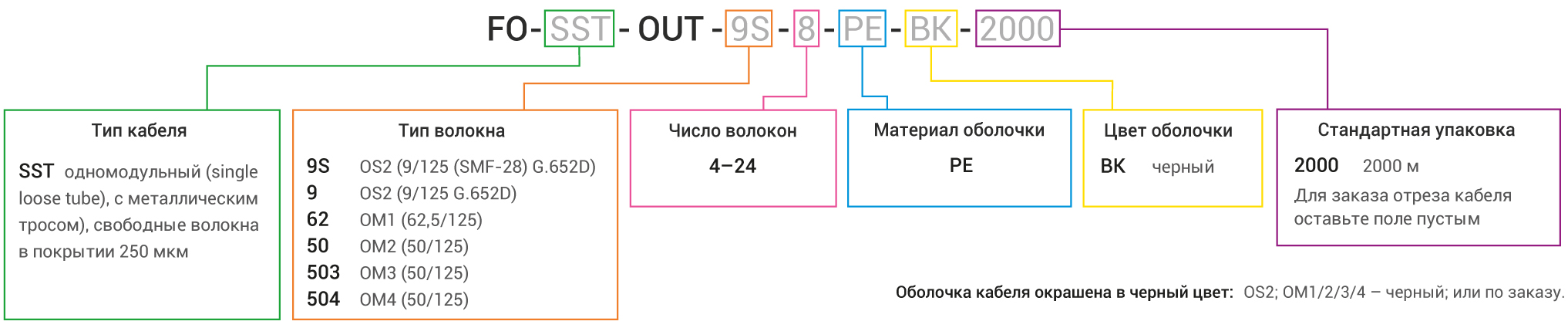

Информация для заказа
Партномер Описание
FO-SST-OUT-9S-4-PE-BK Кабель волоконно-оптический 9/125 (SMF-28 Ultra) одномодовый, 4 волокна, одномодульный (single loose tube), со свободными волокнами, гелезаполненный, с металлическим тросом (2.2 мм), внешний, PE, -60°С - +70°С, черный
FO-SST-OUT-9S-8-PE-BK Кабель волоконно-оптический 9/125 (SMF-28 Ultra) одномодовый, 8 волокон, одномодульный (single loose tube), со свободными волокнами, гелезаполненный, с металлическим тросом (2.2 мм), внешний, PE, -60°С - +70°С, черный
FO-SST-OUT-9S-16-PE-BK Кабель волоконно-оптический 9/125 (SMF-28 Ultra) одномодовый, 16 волокон, одномодульный (single loose tube), со свободными волокнами, гелезаполненный, с металлическим тросом (2.2 мм), внешний, PE, -60°С - +70°С, черный
FO-SST-OUT-9S-24-PE-BK Кабель волоконно-оптический 9/125 (SMF-28 Ultra) одномодовый, 24 волокна, одномодульный (single loose tube), со свободными волокнами, гелезаполненный, с металлическим тросом (2.2 мм), внешний, PE, -60°С - +70°С, черный
FO-SST-OUT-50-4-PE-BK Кабель волоконно-оптический 50/125 (OM2) многомодовый, 4 волокна, одномодульный (single loose tube), со свободно уложенными волокнами, гелезаполненный, с металлическим тросом (2.2 мм), внешний, PE, -60°С - +70°С, черный
FO-SST-OUT-50-8-PE-BK Кабель волоконно-оптический 50/125 (OM2) многомодовый, 8 волокон, одномодульный (single loose tube), со свободно уложенными волокнами, гелезаполненный, с металлическим тросом (2.2 мм), внешний, PE, -60°С - +70°С, черный
FO-SST-OUT-50-16-PE-BK Кабель волоконно-оптический 50/125 (OM2) многомодовый, 16 волокон, одномодульный (single loose tube), со свободно уложенными волокнами, гелезаполненный, с металлическим тросом (2.2 мм), внешний, PE, -60°С - +70°С, черный
FO-SST-OUT-50-24-PE-BK Кабель волоконно-оптический 50/125 (OM2) многомодовый, 24 волокон, одномодульный (single loose tube), со свободно уложенными волокнами, гелезаполненный, с металлическим тросом (2.2 мм), внешний, PE, -60°С - +70°С, черный
FO-SST-OUT-62-4-PE-BK Кабель волоконно-оптический 62.5/125 (OM1) многомодовый, 4 волокна, одномодульный (single loose tube), со свободно уложенными волокнами, гелезаполненный, с металлическим тросом (2.2 мм), внешний, PE, -60°С - +70°С, черный
FO-SST-OUT-62-8-PE-BK Кабель волоконно-оптический 62.5/125 (OM1) многомодовый, 8 волокон, одномодульный (single loose tube), со свободно уложенными волокнами, гелезаполненный, с металлическим тросом (2.2 мм), внешний, PE, -60°С - +70°С, черный
FO-SST-OUT-62-16-PE-BK Кабель волоконно-оптический 62.5/125 (OM1) многомодовый, 16 волокон, одномодульный (single loose tube), со свободно уложенными волокнами, гелезаполненный, с металлическим тросом (2.2 мм), внешний, PE, -60°С - +70°С, черный
FO-SST-OUT-62-24-PE-BK Кабель волоконно-оптический 62.5/125 (OM1) многомодовый, 24 волокна, одномодульный (single loose tube), со свободно уложенными волокнами, гелезаполненный, с металлическим тросом (2.2 мм), внешний, PE, -60°С - +70°С, черный
