Полуплотный буфер 900 мкм (FD-IN/OUT)

Кабель волоконно-оптический с волокнами в полуплотном буферном покрытии (semi-tight buffer), 4-24 волокна, для внутренней/внешней прокладки, LSZH


Кабель содержит 4-24 оптических волокна в полуплотном буферном покрытии (semi-tight buffer) 900 мкм. В кабеле используется либо стандартное оптическое волокно (одномодовое или многомодовое), либо одномодовое волокно SMF-28® Ultra (G652.D) с минимальными потерями на изгибах малого радиуса. Конструкция усилена упрочняющими арамидными нитями. В кабелях более 4 волокон предусмотрен силовой элемент. Внешняя оболочка соответствует требованиям для прокладки в стояках, устойчива к воздействию УФ, выполнена из малодымного безгалогенного компаунда, не распространяющего горение (LSZH).


Что значит LSZH?

Low Smoke Zero Halogen – малодымный безгалогенный компаунд. Кабели с изоляцией проводников и внешней оболочкой из негорючего безгалогенного компаунда LSZH обладают свойствами малодымности и низкокоррозийности. Малодымность – кабель не распространяет горение, а при воздействии открытого пламени в случае пожара не выделяет дыма и чёрной сажи подобно материалам ПВХ, ПЭ и др. Низкокоррозийность – кабель изготовлен из специальных материалов, не содержащих высокотоксичных галогенов, таких как фтор, хлор, бром и йод. Подробнее...

Полуплотный буфер 900 мкм (FD-IN/OUT)

Внутри и вне помещений (при условии защиты от прямого воздействия атмосферных факторов). Может использоваться одновременно на магистральном и распределительном участках. Применяется в качестве распределительного кабеля с возможностью оконцовки разъемами или сварки с промежуточными терминирующими элементами. Может использоваться в сетях FTTx «оптика до абонента». Благодаря полуплотному буферному покрытию обеспечивается максимальное удобство при оконцовке волокон. Применяется для прокладки в трубопроводах и кабельной канализации. Пригоден для прокладки в стояках и кабельных каналах.


  • Магистральные и/или горизонтальные подсистемы
  • Организация кроссовой и оконечной разводки
  • Подходит для условий влаги и УФ излучения
  • Прокладка в стояках и кабельных каналах
  • Сети абонентского доступа FTTx
  • Подходит для внутренней и наружной прокладки
  • Внешняя оболочка из светостабилизированного материала
  • Безгелевая конструкция, удобная при разделке и монтаже
  • Доступен вариант кабеля с волокном SMF-28® Ultra
    с минимальными потерями на изгибах малого радиуса
  • Полуплотное буферное покрытие 900 мкм обеспечивает
    максимальное удобство при оконцовке волокон
  • Безопасная безгалогенная оболочка LSZH (нг-HF)
  • Соответствует требованиям OFNR (Riser)
  • Telcordia GR-409-CORE, ANSI/ICEA-S-83-596
  • IEC 60794, ANSI/TIA-568, TIA-455, ISO/IEC 11801
  • OFNR (Riser), ICEA S-104-696 (Indoor/Outdoor)
  • LSZH FR (flame retardant): IEC 60332-3, 60754, 61034
  • LSZH UV (ultra-violet resistant): ANSI/TIA-758

Материалы и конструкция

Оптическое волокно Стандартное одномодовое OS2 или многомодовое OM1/2/3/4; или одномодовое 9/125 (OS2) SMF-28® Ultra (G.652D) с минимальными потерями на изгибе
Защитное покрытие волокна Полуплотное буферное покрытие: малодымный безгалогенный компаунд (LSZH)
Упрочняющие элементы Защитный покров из упрочняющих арамидных нитей
Силовой элемент * Центральный диэлектрический элемент из стеклопластика
Внешняя оболочка Светостабилизированный малодымный безгалогенный компаунд, не распространяющий горение (LSZH)

_________________________
* Кроме кабелей на 4 волокна



Технические характеристики

Количество оптических волокон 4 волокна 8 волокон 12 волокон 16 волокон 24 волокон
Внешний диаметр кабеля (ном.) 4,9 мм 6,5 мм 7,6 мм 8,9 мм 11,2 мм
Вес 1 км кабеля (ном.) 27,2 кг 47,6 кг 62,9 кг 85,8 кг 136,4 кг
Толщина внешней оболочки 1,05 ±0,5 мм 1,25 ±0,5 мм 1,25 ±0,5 мм 1,3 ±0,5 мм 1,3 ±0,5 мм
Диаметр центр. силового элемента 1 1,6 мм 1,0 мм 1,0 мм 1,0 мм
Радиус изгиба (монтаж/экспл.) 20 / 10 Ø 20 / 10 Ø 20 / 10 Ø 20 / 10 Ø 20 / 10 Ø
Растягивающее усилие (монтаж/экспл.) 900 / 540 Н 1500 / 900 Н
Раздавливающее усилие (макс.) 220 Н/см 440 Н/см
Ударное воздействие (макс.) 1,5 Н•м 3,0 Н•м
Динамические изгибы 300 циклов на угол ±90°
Осевые закручивания 10 циклов на угол ±360°
Температура монтажа -10°C ... +50°C
Температура эксплуатации -40°C ... +70°C
Температура хранения -50°C ... +50°C
Стандартная упаковка (метраж) 2000 м

1) Диаметр прутка без учета толщины внешнего полимерного покрытия


Характеристики оптического волокна


Оболочка кабеля окрашена в черный цвет:
OS1/2; OM1/2/3/4 – черный; или по заказу

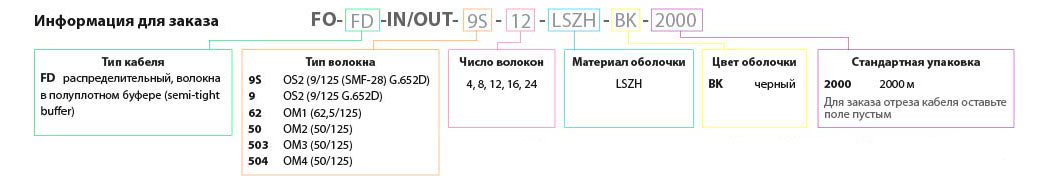

Информация для заказа
Партномер Описание
Кабели со стандартным оптическим волокном (одномодовым и многомодовым)
FO-FD-IN/OUT-9-4-LSZH-BK Кабель волоконно-оптический 9/125 (OS2) одномодовый, 4 волокна, полуплотное буферное покрытие (semi-tight buffer) внутренний/внешний, LSZH IEC 60332-3, –40°C – +70°C, черный
FO-FD-IN/OUT-9-8-LSZH-BK Кабель волоконно-оптический 9/125 (OS2) одномодовый, 8 волокон, полуплотное буферное покрытие (semi-tight buffer), внутренний/внешний, LSZH IEC 60332-3, –40°C – +70°C, черный
FO-FD-IN/OUT-50-4-LSZH-BK Кабель волоконно-оптический 50/125 (OM2) многомодовый, 4 волокна, полуплотное буферное покрытие (semi-tight buffer), внутренний/внешний, LSZH IEC 60332-3, –40°C – +70°C, черный
FO-FD-IN/OUT-50-8-LSZH-BK Кабель волоконно-оптический 50/125 (OM2) многомодовый, 8 волокон, полуплотное буферное покрытие (semi-tight buffer), внутренний/внешний, LSZH IEC 60332-3, –40°C – +70°C, черный
FO-FD-IN/OUT-50-12-LSZH-BK Кабель волоконно-оптический 50/125 (OM2) многомодовый, 12 волокон, полуплотное буферное покрытие (semi-tight buffer), внутренний/внешний, LSZH IEC 60332-3, –40°C – +70°C, черный
FO-FD-IN/OUT-50-16-LSZH-BK Кабель волоконно-оптический 50/125 (OM2) многомодовый, 16 волокон, полуплотное буферное покрытие (semi-tight buffer), внутренний/внешний, LSZH IEC 60332-3, –40°C – +70°C, черный
FO-FD-IN/OUT-50-24-LSZH-BK Кабель волоконно-оптический 50/125 (OM2) многомодовый, 24 волокна, полуплотное буферное покрытие (semi-tight buffer), внутренний/внешний, LSZH IEC 60332-3, –40°C – +70°C, черный
FO-FD-IN/OUT-503-4-LSZH-BK Кабель волоконно-оптический 50/125(OM3) многомодовый, 4 волокна, полуплотное буферное покрытие (semi-tight buffer), внутренний/внешний, LSZH IEC 60332-3, –40°C – +70°C, черный
FO-FD-IN/OUT-503-8-LSZH-BK Кабель волоконно-оптический 50/125 (OM3) многомодовый, 8 волокон, полуплотное буферное покрытие (semi-tight buffer), внутренний/внешний, LSZH IEC 60332-3, –40°C – +70°C, черный
FO-FD-IN/OUT-503-12-LSZH-BK Кабель волоконно-оптический 50/125 (OM3) многомодовый, 12 волокон, полуплотное буферное покрытие (semi-tight buffer), внутренний/внешний, LSZH IEC 60332-3, –40°C – +70°C, черный
FO-FD-IN/OUT-503-16-LSZH-BK Кабель волоконно-оптический 50/125 (OM3) многомодовый, 16 волокон, полуплотное буферное покрытие (semi-tight buffer), внутренний/внешний, LSZH IEC 60332-3, –40°C – +70°C, черный
FO-FD-IN/OUT-503-24-LSZH-BK Кабель волоконно-оптический 50/125 (OM3) многомодовый, 24 волокна, полуплотное буферное покрытие (semi-tight buffer), внутренний/внешний, LSZH IEC 60332-3, –40°C – +70°C, черный
FO-FD-IN/OUT-504-4-LSZH-BK Кабель волоконно-оптический 50/125 (OM4) многомодовый, 4 волокна, полуплотное буферное покрытие (semi-tight buffer), внутренний/внешний, LSZH IEC 60332-3, –40°C – +70°C, черный
FO-FD-IN/OUT-504-8-LSZH-BK Кабель волоконно-оптический 50/125(OM4) многомодовый, 8 волокон, полуплотное буферное покрытие (semi-tight buffer), внутренний/внешний, LSZH IEC 60332-3, –40°C – +70°C, черный
FO-FD-IN/OUT-504-12-LSZH-BK Кабель волоконно-оптический 50/125(OM4) многомодовый, 12 волокон, полуплотное буферное покрытие (semi-tight buffer), внутренний/внешний, LSZH IEC 60332-3, –40°C – +70°C, черный
FO-FD-IN/OUT-504-16-LSZH-BK Кабель волоконно-оптический 50/125(OM4) многомодовый, 16 волокон, полуплотное буферное покрытие (semi-tight buffer), внутренний/внешний, LSZH IEC 60332-3, –40°C – +70°C, черный
FO-FD-IN/OUT-504-24-LSZH-BK Кабель волоконно-оптический 50/125(OM4) многомодовый, 24 волокна, полуплотное буферное покрытие (semi-tight buffer), внутренний/внешний, LSZH IEC 60332-3, –40°C – +70°C, черный
Кабели с оптическим волокном OS2 (9/125 (SMF-28® Ultra) G652.D) – улучшенная стойкость к изгибу
FO-FD-IN/OUT-9S-4-LSZH-BK Кабель волоконно-оптический 9/125 (SMF-28) одномодовый, 4 волокна, полуплотное буферное покрытие (semi-tight buffer) внутренний/внешний, LSZH IEC 60332-3, –40°C – +70°C, черный
FO-FD-IN/OUT-9S-8-LSZH-BK Кабель волоконно-оптический 9/125 (SMF-28) одномодовый, 8 волокон, полуплотное буферное покрытие (semi-tight buffer), внутренний/внешний, LSZH IEC 60332-3, –40°C – +70°C, черный
FO-FD-IN/OUT-9S-12-LSZH-BK Кабель волоконно-оптический 9/125 (SMF-28) одномодовый, 12 волокон, полуплотное буферное покрытие (semi-tight buffer), внутренний/внешний, LSZH IEC 60332-3, –40°C – +70°C, черный
FO-FD-IN/OUT-9S-16-LSZH-BK Кабель волоконно-оптический 9/125 (SMF-28) одномодовый, 16 волокон, полуплотное буферное покрытие (semi-tight buffer), внутренний/внешний, LSZH IEC 60332-3, –40°C – +70°C, черный
FO-FD-IN/OUT-9S-24-LSZH-BK Кабель волоконно-оптический 9/125 (SMF-28) одномодовый, 24 волокна, полуплотное буферное покрытие (semi-tight buffer), внутренний/внешний, LSZH IEC 60332-3, –40°C – +70°C, черный
