FTTH распределительный, свободно уложенные волокна, в буфере 900 мкм (DPE-IN/OUT)

Кабель волоконно-оптический 9/125 (SMF-28) одномодовый, 4-48 волокон, плотное буферное покрытие (tight buffer), самонесущий, со свободно уложенными волокнами (FTTH), для внутренней/внешней прокладки (-40°C – +60°C), LSZH

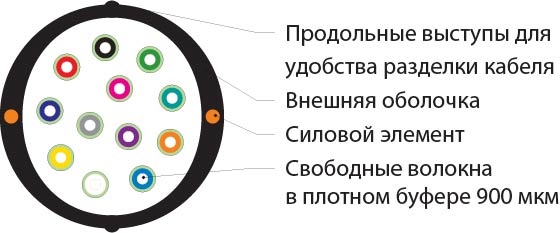

Кабель со свободной укладкой волокон. Содержит 4-48 оптических волокон в плотном буферном покрытии 900 мкм. В кабеле используется оптическое волокно SMF-28® Ultra (G652.D) или по стандарту G657.A1 с минимальными потерями на изгибах малого радиуса. Устойчивость к осевому кручению и продольным натяжениям обеспечивается двумя периферийными диэлектрическими силовыми элементами, диаметрально симметрично проложенными внутри внешней оболочки. Снаружи круглая, утолщенная изнутри в виде эллипса форма кабеля повышает защищенность от раздавливающих воздействий и ударов. Для удобства разделки кабеля на внешней оболочке предусмотрены два продольных выступа. Внешняя оболочка соответствует требованиям для прокладки в стояках, устойчива к воздействию УФ, выполнена из малодымного безгалогенного компаунда, не распространяющего горение (LSZH)



Что значит LSZH?

Low Smoke Zero Halogen – малодымный безгалогенный компаунд. Кабели с изоляцией проводников и внешней оболочкой из негорючего безгалогенного компаунда LSZH обладают свойствами малодымности и низкокоррозийности. Малодымность – кабель не распространяет горение, а при воздействии открытого пламени в случае пожара не выделяет дыма и чёрной сажи подобно материалам ПВХ, ПЭ и др. Низкокоррозийность – кабель изготовлен из специальных материалов, не содержащих высокотоксичных галогенов, таких как фтор, хлор, бром и йод. Подробнее...

FTTH распределительный, свободно уложенные волокна, в буфере 900 мкм (DPE-IN/OUT)

Внутри и вне помещений (при условии защиты от прямого воз действия атмосферных факторов). Данный кабель оптимизирован для разводки кабельных подсистем в сетях FTTH «оптика до дома». Предназначен для подключения индивидуальных абонентов в офисах и многоквартирных жилых домах. Применяется в качестве распределительного кабеля для прокладки в стояках и межэтажной разводки до распределительных ко робок. Благодаря конструкции со свободной укладкой волокон может использоваться одновременно на магистральном и распределительном участках сети FTTH. Самонесущая конструкция с двумя силовыми элементами подходит для прокладки между опорами. Применяется для прокладки в трубопроводах и кабельной канализации. Пригоден для прокладки в стояках и кабельных каналах

  • Подходит для условий влаги и УФ излучения
  • Сети FTTH в многоквартирных домах (MDUs)
  • Офисные, многофункциональные центры
  • Прокладка в стояках внутри помещений
  • Распределение оптических сигналов
  • Магистрали в сетях PON/FTTH
  • Подходит для внутренней и наружной прокладки
  • Внешняя оболочка из светостабилизированного материала
  • Кабель оптимизирован для сетей FTTH «оптика до дома»
  • Удобный доступ к волокнам прорезанием «окна» в оболочке
  • Инновационное волокно SMF-28® Ultra или G657.A1
    с минимальными потерями на изгибах малого радиуса
  • Высокая стойкость к натяжениям и раздавливанию
  • Волокна в буферном покрытии 900 мкм свободно
    уложены и могут извлекаться на расстояние до 20 м
  • Безопасная безгалогенная оболочка LSZH (нг-HF)
  • Соответствует требованиям OFNR (Riser)
  • Telcordia GR-409-CORE, ITU-T G652.D (SMF-28 Ultra)
  • IEC 60794, ANSI/TIA-568, TIA-455, ISO/IEC 11801
  • OFNR (Riser), ICEA S-104-696 (Indoor/Outdoor)
  • LSZH FR (fl ame retardant): IEC 60332-3, 60754, 61034
  • LSZH UV (ultra-violet resistant): ANSI/TIA-758

Материалы и конструкция

Оптическое волокно Стандартное одномодовое OS2 (G.652D) или многомодовое OM1/2/3/4; или или одномодовое 9/125 (OS2) SMF-28® Ultra (G.652D) с минимальными потерями на изгибе
Защитное покрытие волокна Плотное буферное покрытие: малодымный безгалогенный компаунд (LSZH)
Упрочняющие элементы Защитный покров из упрочняющих арамидных нитей
Внутренняя оболочка Малодымный безгалогенный компаунд, не распространяющий горение (LSZH)
Силовой элемент Центральный диэлектрический элемент из стеклопластика
Бронирование Гофрированная стальная лента (CST)
Внешняя оболочка Светостабилизированный полиэтилен (PE)





Технические характеристики

Число оптических волокон 4 8 12 16 24 32 48
Внешний диаметр кабеля (ном.)
5,5 мм 8,5 мм 8,5 мм 10,5 мм 10,5 мм 13,5 мм 13,5 мм
Вес 1 км кабеля(ном.)
42 кг 64 кг 64 кг 91 кг 91 кг 148 кг 160 кг
Толщина внешней оболочки 1,5 ±0,5 мм 2,0 ±0,5 мм
Радиус изгиба (монтаж/экспл.) 20 / 10 Ø
Растягивающее усилие (монтаж/экспл.) 400 / 200 H
Раздавливающее усилие (макс.) 80 Н/см
Ударное воздействие (макс.) 3 Дж (3 точки воздействия)
Динамические изгибы 20 циклов на угол ±90°
Осевые закручивания 10 циклов на угол ±360°
Температура монтажа -10°C – +50°C
Температура эксплуатации -40°C – +60°C
Стандартная упаковка (метраж) 2000 м


Характеристики оптического волокна >>


Оболочка кабеля окрашена в черный цвет:
OS1/2; OM1/2/3/4 – черный; или по заказу

Информация для заказа
Партномер
Описание
Кабели с одномодовым оптическим волокном 9/125 (OS2) SMF-28® Ultra (G652.D) – улучшенная стойкость к изгибу
FO-DPE-IN/OUT-9S-4-LSZH-BK
Кабель волоконно-оптический 9/125 (SMF-28 Ultra) одномодовый,
4 волокна, плотное буферное покрытие (tight buffer), внутренний/внешний, самонесущий,
со свободно уложенными волокнами (FTTH), LSZH, –40°C – +60°C, черный
FO-DPE-IN/OUT-9S-8-LSZH-BK
Кабель волоконно-оптический 9/125 (SMF-28 Ultra) одномодовый,
8 волокон, плотное буферное покрытие (tight buffer), внутренний/внешний, самонесущий,
со свободно уложенными волокнами (FTTH), LSZH, –40°C – +60°C, черный
FO-DPE-IN/OUT-9S-12-LSZH-BK
Кабель волоконно-оптический 9/125 (SMF-28 Ultra) одномодовый,
12 волокон, плотное буферное покрытие (tight buffer), внутренний/внешний, самонесущий,
со свободно уложенными волокнами (FTTH), LSZH, –40°C – +60°C, черный
FO-DPE-IN/OUT-9S-16-LSZH-BK
Кабель волоконно-оптический 9/125 (SMF-28 Ultra) одномодовый,
16 волокон, плотное буферное покрытие (tight buffer), внутренний/внешний, самонесущий,
со свободно уложенными волокнами (FTTH), LSZH, –40°C – +60°C, черный
FO-DPE-IN/OUT-9S-24-LSZH-BK
Кабель волоконно-оптический 9/125 (SMF-28 Ultra) одномодовый,
24 волокна, плотное буферное покрытие (tight buffer), внутренний/внешний, самонесущий,
со свободно уложенными волокнами (FTTH), LSZH, –40°C – +60°C, черный
FO-DPE-IN/OUT-9S-32-LSZH-BK
Кабель волоконно-оптический 9/125 (SMF-28 Ultra) одномодовый,
32 волокна, плотное буферное покрытие (tight buffer), внутренний/внешний, самонесущий,
со свободно уложенными волокнами (FTTH), LSZH, –40°C – +60°C, черный
FO-DPE-IN/OUT-9S-48-LSZH-BK
Кабель волоконно-оптический 9/125 (SMF-28 Ultra) одномодовый,
48 волокон, плотное буферное покрытие (tight buffer), внутренний/внешний, самонесущий,
со свободно уложенными волокнами (FTTH), LSZH, –40°C – +60°C, черный
