FTTH распределительный, свободно уложенные волокна, буфер 900 мкм (DPE-IN)

Кабель волоконно-оптический внутренний, с плотным буфером (tight buffer), самонесущий, со свободно уложенными волокнами (FTTH), PVC/LSZH, белый

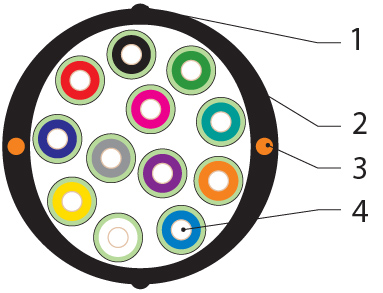

1 - Свободно уложенные оптические волокна в плотном буферном покрытии 0,9 мм
2 - Боковой диэлектрический силовой элемент
3 - Внешняя оболочка
4 - Продольные выступы для удобства разделки кабеля


Полностью диэлектрический, самонесущий (ADSS) кабель со свободной укладкой волокон. Содержит от 2-х до 48-ми свободно уложенных оптических волокон в плотном буферном покрытии внешним диаметром 0,9 мм. Каждое волокно имеет цветовую кодировку. В кабеле используется нечувствительное к изгибам оптическое волокно по стандарту G 657.А1. Устойчивость к продольным натяжениям обеспечивается двумя боковыми диэлектрическими силовыми элементами, симметрично проложенными внутри внешней оболочки. Снаружи круглая, утолщенная изнутри в виде эллипса форма кабеля повышает защищенность от раздавливающих воздействий и ударов. Внешняя оболочка изготовлена из огнестойкого материала — малодымный безгалогенный компаунд (LSZH) или поливинилхлорид. Для удобства разделки кабеля на внешней оболочке предусмотрены два продольных выступа.

FTTH распределительный, свободно уложенные волокна, буфер 900 мкм (DPE-IN)

Внутри помещений1. Волоконно-оптический кабель, оптимизированный для разводки кабельных подсистем. Применяется в сетях FTTH в рамках технологии «оптика до дома». Используется для стационарной прокладки магистральных кабельных подсистем, а также в рамках локальных сетей для прокладки до рабочего места. Благодаря самонесущей конструкции с двумя силовыми элементами, может использоваться для прокладки по воздуху

  • Диэлектрическая конструкция — кабель не подвержен воздействию электромагнитного излучения
  • В кабеле применяется нечувствительное к изгибам оптическое волокно по стандарту G 657.А1
  • Конструкция кабеля оптимизирована для распределительных информационных сетей
  • Легковесная, самонесущая конструкция идеальна для прокладки по воздуху1
  • Соответствует стандартам TIA/EIA-455, IEC 60794, IEC 60793
  • Оптические характеристики согласно ISO/IEC 11801, ITU-T G.657.A1
  • Безопасность: RoHS 2002/95/EC

Конструкция и материалы

  • Изоляция волокна: плотное буферное покрытие, огнестойкий поливинилхлорид
  • Силовой элемент: боковой диэлектрический элемент (2 шт.), стеклопластик (FRP)
  • Внешняя оболочка: огнестойкий малодымный безгалогенный компаунд (LSZH) или поливинилхлорид
  • Цвет оболочки: белый

Технические характеристики

Количество оптических волокон 2 4 6 8 12 16 24 32 48
Внешний диаметр кабеля 4,5 мм 5,5 мм 6,0 мм 6,5 мм 8,5 мм 9,5 мм 10,5 мм 11,5 мм 13,5 мм
Вес 1 км кабеля 22 кг 29 кг 38 кг 45 кг 62 кг 81 кг 99 кг 110 кг 142 кг
Мин. радиус изгиба (монтаж) 90 мм 110 мм 120 мм 130 мм 170 мм 190 мм 210 мм 230 мм 270 мм
Мин. радиус изгиба (эксплуатация) 45 мм 55 мм 60 мм 65 мм 85 мм 95 мм 105 мм 115 мм 135 мм
Макс. растягивающее усилие (монтаж) 500 Н
Макс. растягивающее усилие (эксплуатация) 200 Н
Раздавливающее усилие (монтаж) 400 Н/см
Раздавливающее усилие (эксплуатация) 200 Н/см
Диаметр оболочки волокна 125 ± 0,7 мкм
Диаметр по покрытию (неокрашенное волокно) 245 ± 5 мкм
Диаметр по вторичному (буферному) покрытию 0,9 мм
Некруглость покрытия волокна ≤ 1%
Тестовое усилие на разрыв волокна ≥ 0,7 ГН/м2
Температура эксплуатации –20°C – +60°C
Стандартная упаковка (метраж) 2000 м

Цветовая кодировка волокон2

  • № 1–12: синий/ оранжевый/ зеленый/ коричневый/ белый/ белый/ красный/ черный/ желтый/ фиолетовый/ розовый/ бирюзовый (aqua).
  • № 13–24: цвет штриховых полос — черный.
  • № 25–36: цвет штриховых полос — красный.
  • № 37–48: цвет штриховых полос — зеленый.

Примечания
1. Для прокладки вне помещений рекомендуется использовать кабель с внешней оболочкой черного цвета. Описание см. здесь.
2. Кодирование буферного покрытия волокон производится согласно стандарту TIA/EIA-598 (GB 13993.3-2001). Для кодирования оптических волокон №№ 13–24, 25–36, 37–48 используются те же цвета и в той же последовательности, что и для ОВ № 1–12, с нанесением дополнительных штриховых полос, цвет которых определяется номером дюжины ОВ.


Характеристики оптического волокна

Информация для заказа
Партномер Описание
Кабель в оболочке из поливинилхлорида (PVC)
FO-DPE-IN-9A1-2-FRPVC-WH Кабель волоконно-оптический 9/125 (G657.А1) одномодовый, 2 волокна, плотное буферное покрытие (tight buffer), для внутренней прокладки, самонесущий, со свободно уложенными волокнами (FTTH), FRPVC, белый
Кабель в оболочке из малодымного безгалогенного компаунда (LSZH)
FO-DPE-IN-9A1-2-LSZH-WH Кабель волоконно-оптический 9/125 (G657.А1) одномодовый, 2 волокна, плотное буферное покрытие (tight buffer), для внутренней прокладки, самонесущий, со свободно уложенными волокнами (FTTH), LSZH, белый
FO-DPE-IN-9A1-4-LSZH-WH Кабель волоконно-оптический 9/125 (G657.А1) одномодовый, 4 волокна, плотное буферное покрытие (tight buffer), для внутренней прокладки, самонесущий, со свободно уложенными волокнами (FTTH), LSZH, белый
FO-DPE-IN-9A1-8-LSZH-WH Кабель волоконно-оптический 9/125 (G657.А1) одномодовый, 8 волокон, плотное буферное покрытие (tight buffer), для внутренней прокладки, самонесущий, со свободно уложенными волокнами (FTTH), LSZH, белый
FO-DPE-IN-9A1-12-LSZH-WH Кабель волоконно-оптический 9/125 (G657.А1) одномодовый, 12 волокон, плотное буферное покрытие (tight buffer), для внутренней прокладки, самонесущий, со свободно уложенными волокнами (FTTH), LSZH, белый
FO-DPE-IN-9A1-16-LSZH-WH Кабель волоконно-оптический 9/125 (G657.А1) одномодовый, 16 волокон, плотное буферное покрытие (tight buffer), для внутренней прокладки, самонесущий, со свободно уложенными волокнами (FTTH), LSZH, белый
FO-DPE-IN-9A1-24-LSZH-WH Кабель волоконно-оптический 9/125 (G657.А1) одномодовый, 24 волокна, плотное буферное покрытие (tight buffer), для внутренней прокладки, самонесущий, со свободно уложенными волокнами (FTTH), LSZH, белый
FO-DPE-IN-9A1-32-LSZH-WH Кабель волоконно-оптический 9/125 (G657.А1) одномодовый, 32 волокна, плотное буферное покрытие (tight buffer), для внутренней прокладки, самонесущий, со свободно уложенными волокнами (FTTH), LSZH, белый
FO-DPE-IN-9A1-48-LSZH-WH Кабель волоконно-оптический 9/125 (G657.А1) одномодовый, 48 волокон, плотное буферное покрытие (tight buffer), для внутренней прокладки, самонесущий, со свободно уложенными волокнами (FTTH), LSZH, белый
Кабель с оптическим волокном SMF-28® Ultra (G652.D)
FO-DPE-IN-9S-4-LSZH-WH Кабель волоконно-оптический 9/125 (SMF-28) одномодовый, 4 волокна, плотное буферное покрытие (tight buffer), для внутренней прокладки, самонесущий, со свободно уложенными волокнами (FTTH), LSZH, –30°C – +50°C, белый
FO-DPE-IN-9S-8-LSZH-WH Кабель волоконно-оптический 9/125 (SMF-28) одномодовый, 8 волокон, плотное буферное покрытие (tight buffer), для внутренней прокладки, самонесущий, со свободно уложенными волокнами (FTTH), LSZH, –30°C – +50°C, белый
FO-DPE-IN-9S-12-LSZH-WH Кабель волоконно-оптический 9/125 (SMF-28) одномодовый, 12 волокон, плотное буферное покрытие (tight buffer), для внутренней прокладки, самонесущий, со свободно уложенными волокнами (FTTH), LSZH, –30°C – +50°C, белый
FO-DPE-IN-9S-16-LSZH-WH Кабель волоконно-оптический 9/125 (SMF-28) одномодовый, 16 волокон, плотное буферное покрытие (tight buffer), для внутренней прокладки, самонесущий, со свободно уложенными волокнами (FTTH), LSZH, –30°C – +50°C, белый
FO-DPE-IN-9S-24-LSZH-WH Кабель волоконно-оптический 9/125 (SMF-28) одномодовый, 24 волокна, плотное буферное покрытие (tight buffer), для внутренней прокладки, самонесущий, со свободно уложенными волокнами (FTTH), LSZH, –30°C – +50°C, белый
FO-DPE-IN-9S-32-LSZH-WH Кабель волоконно-оптический 9/125 (SMF-28) одномодовый, 32 волокна, плотное буферное покрытие (tight buffer), для внутренней прокладки, самонесущий, со свободно уложенными волокнами (FTTH), LSZH, –30°C – +50°C, белый
FO-DPE-IN-9S-48-LSZH-WH Кабель волоконно-оптический 9/125 (SMF-28) одномодовый, 48 волокон, плотное буферное покрытие (tight buffer), для внутренней прокладки, самонесущий, со свободно уложенными волокнами (FTTH), LSZH, –30°C – +50°C, белый
