Микротрубки, покрытие 250 мкм (FO-MB-IN)

Кабель волоконно-оптический, 8-144 волокна, волокна в безгелевых микротрубках (micro bundle) 0,9-1,4 мм, для внутренней прокладки, LSZH

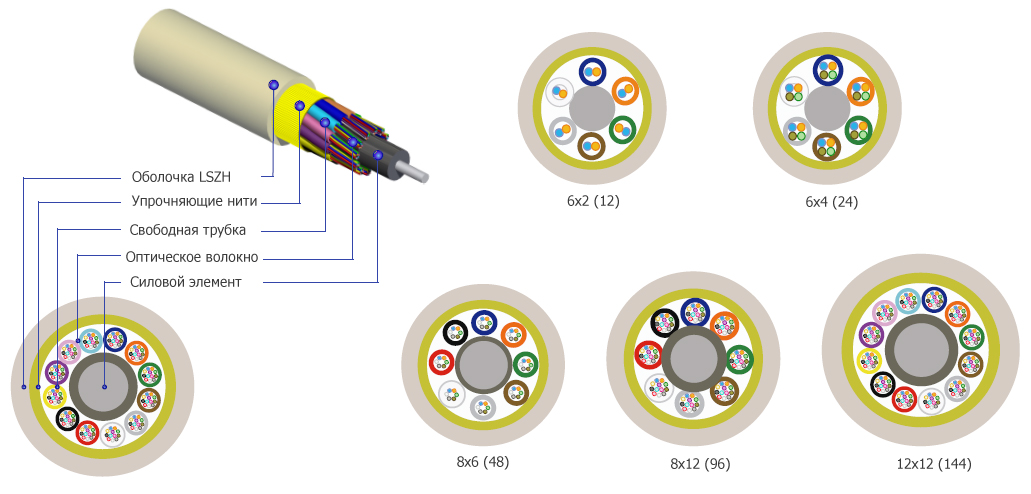

Кабель со свободной укладкой волокон в безгелевых (dry design) микротрубках. Содержит 4, 6, 8 или 12 микротрубок по 2, 4, 6 или 12 оптических волокон в первичном акриловом покрытии 250 мкм. В кабеле используется либо типовое оптическое волокно (одномодовое или многомодовое), либо одномодовое волокно SMF-28® Ultra (G652.D) с минимальными потерями на изгибах малого радиуса. Максимальная емкость кабеля 144 волокна. Микротрубки (micro bundle) свободно свиты вокруг центрального диэлектрического силового элемента. Конструкция усилена упрочняющими арамидными нитями. Внешняя оболочка соответствует требованиям для прокладки в стояках, выполнена из малодымного безгалогенного компаунда, не распространяющего горение (LSZH)



Что значит LSZH?

Low Smoke Zero Halogen – малодымный безгалогенный компаунд. Кабели с изоляцией проводников и внешней оболочкой из негорючего безгалогенного компаунда LSZH обладают свойствами малодымности и низкокоррозийности. Малодымность – кабель не распространяет горение, а при воздействии открытого пламени в случае пожара не выделяет дыма и чёрной сажи подобно материалам ПВХ, ПЭ и др. Низкокоррозийность – кабель изготовлен из специальных материалов, не содержащих высокотоксичных галогенов, таких как фтор, хлор, бром и йод. Подробнее...

Микротрубки, покрытие 250 мкм (FO-MB-IN)

Внутри помещений. Применяется для магистральных линий и распределения сигналов (split out) в сетях ЦОД, СКС и FTTx «оптика до абонента». Используется в сетях абонентского доступа в качестве распределительного кабеля с подключением методом сварки к промежуточным терминирующим элементам и пигтейлам. Благодаря технологии микро-трубок, центральному силовому элементу и упрочняющим арамидным нитям кабель чрезвычайно прочен, но при этом также гибок и компактен. Пригоден для прокладки в стояках, шахтах и кабельных каналах.

  • Прокладка в стояках внутри помещений
  • Магистральные линии в сетях ЦОД, FTTx
  • Распределение оптических сигналов
  • Оконцовка сваркой с пигтейлами
  • Очень гибкий, компактный и прочный кабель
  • Подходит для магистралей с отводом волокон в любом месте кабеля
    (mid-span) и распределения сигналов (split out)
  • Доступен вариант кабеля с волокном SMF-28® Ultra
    с минимальными потерями на изгибах малого радиуса
  • Волокна в первичном акриловом покрытии 250 мкм
    свободно уложены в сухих безгелевых микротрубках
  • Безопасная безгалогенная оболочка LSZH (нг-HF)
  • Соответствует требованиям OFNR (Riser)
  • Telcordia GR-409-CORE, ANSI/ICEA-S-83-596
  • IEC 60794, ANSI/TIA-568, TIA-455, ISO/IEC 11801
  • Пригодность для прокладки в стояках: OFNR (Riser)
  • LSZH FR (flame retardant): IEC 60332-3, 60754, 61034

Материалы и конструкция

Оптическое волокно Стандартное одномодовое OS2 (G.652D) или многомодовое OM1/2/3/4;
или одномодовое 9/125 (OS2) SMF-28® Ultra (G.652D) с минимальными потерями на изгибе
Защитное покрытие волокна Первичное акриловое покрытие
Оптический микромодуль Микротрубка из малодымного безгалогенного компаунда (LSZH)
Упрочняющие элементы Защитный покров из упрочняющих арамидных нитей
Силовой элемент Центральный диэлектрический элемент из стеклопластика
Внешняя оболочка Малодымный безгалогенный компаунд, не распространяющий горение (LSZH)






Технические характеристики

Число оптических волокон 8 12 16 24 36 48 96 144
Конструкция кабеля (MBxF+E)1 4х2+2 6х2 8х2 6х4 6х6 8х6 8х12 12х12
Внешний диаметр кабеля 5,3 мм 5,4 мм 6,0 мм 5,8 мм 6,4 мм 7,2 мм 7,6 мм 9,7 мм
Вес 1 км кабеля 24,0 кг 31,4 кг 37,8 кг 34,0 кг 40,4 кг 50,5 кг 59,2 кг 89,6 кг
Толщина внешней оболочки (ном.)
1,05 мм 1,05 мм 1,05 мм 1,05 мм 1,05 мм 1,1 мм 1,1 мм 1,1 мм
Радиус изгиба (монтаж / экспл.)
20 / 10 Ø 20 / 10 Ø 20 / 10 Ø 20 / 10 Ø 20 / 10 Ø 20 / 10 Ø 20 / 10 Ø 20 / 10 Ø
Диаметр микротрубки 0,9 мм 0,9 мм 0,9 мм 1,0 мм 1,2 мм 1,2 мм 1,4 мм 1,4 мм
Диаметр центр. силового элемента 2 1,3 мм 1,0 мм 1,6 мм 1,2 мм 1,4 мм 2,1 мм 2,4 мм 4,2
мм
Растягивающее усилие (монтаж/экспл.) 1320 / 700 Н       1500 / 900 Н
Раздавливающее усилие 250 Н/см 400 Н/см
Ударное воздействие (макс.) 3 Н•м (20 ударных циклов)
Динамические изгибы 300 циклов на угол ±90°
Осевые закручивания 10 циклов на угол ±360°
Температура монтажа – 10°C – +50°C
Температура эксплуатации – 30°C – +70°C
Температура хранения –50°C – +50°C
Стандартная упаковка (метраж) 2000 м
_____________
1) Количество микротрубок (micro bundle), волокон (fiber) в каждой микротрубке, наполнительных (empty) элементов
2) Диаметр прутка с учетом толщины внешнего полимерного покрытия



Характеристики оптического волокна >>




Оболочка кабеля окрашена в соответствии с типом применяемого волокна:
OS1 / 2 – желтый; OM1 / 2 – оранжевый; ОМ3 – бирюзовый (аква);
ОМ4 – малиновый (маджента); или по заказу.

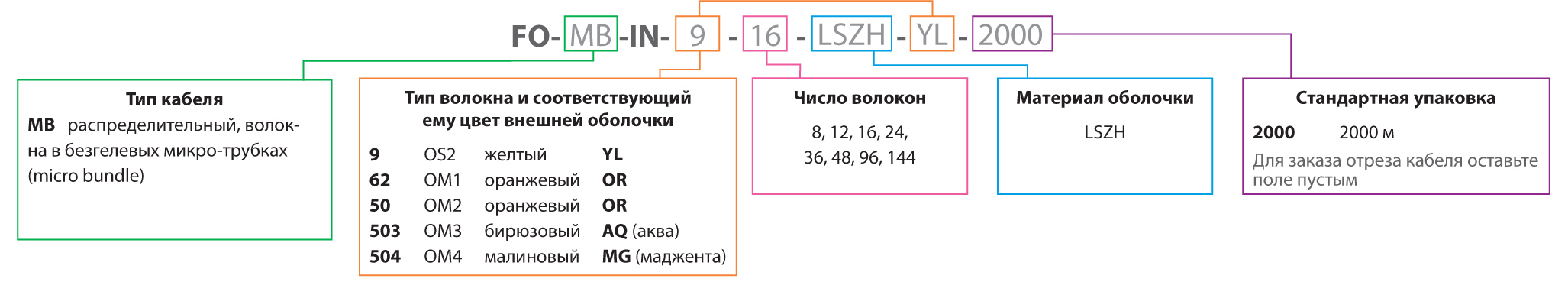

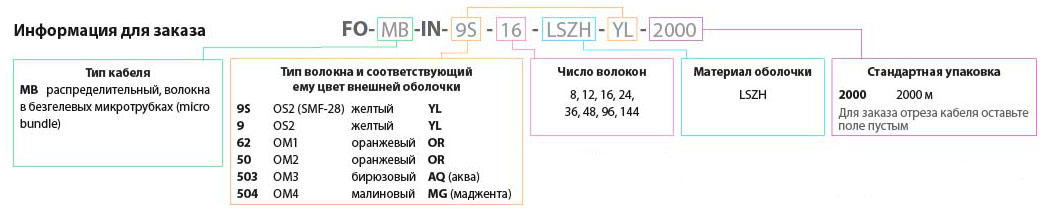

Информация для заказа
Партномер
Описание
Кабели с одномодовым оптическим волокном 9/125 (OS2 G652.D) – стандартное (типовое) оптическое волокно
FO-MB-IN-9-8-LSZH-YL
Кабель волоконно-оптический 9/125(OS2) одномодовый,
8 волокон, безгелевые микро трубки 0.9 мм (micro bundle),
для внутренней прокладки, LSZH, желтый
FO-MB-IN-9-12-LSZH-YL
Кабель волоконно-оптический 9/125(OS2) одномодовый,
12 волокон, безгелевые микро трубки 0.9 мм (micro bundle),
для внутренней прокладки, LSZH, желтый
FO-MB-IN-9-24-LSZH-YL
Кабель волоконно-оптический 9/125(OS2) одномодовый,
24 волокна, безгелевые микро трубки 0.9 мм (micro bundle),
для внутренней прокладки, LSZH, желтый
FO-MB-IN-9-36-LSZH-YL
Кабель волоконно-оптический 9/125(OS2) одномодовый,
36 волокон, безгелевые микро трубки 0.9 мм (micro bundle),
для внутренней прокладки, LSZH, желтый
FO-MB-IN-9-48-LSZH-YL
Кабель волоконно-оптический 9/125(OS2) одномодовый,
48 волокон, безгелевые микро трубки 0.9 мм (micro bundle),
для внутренней прокладки, LSZH, желтый
Кабели с одномодовым оптическим волокном 9/125 (OS2) SMF-28® Ultra (G652.D) – улучшенная стойкость к изгибу
FO-MB-IN-9S-12-LSZH-YL
Кабель волоконно-оптический 9/125 (SMF-28 Ultra) одномодовый,
12 волокон, безгелевые микротрубки 0.9 мм (micro bundle),
для внутренней прокладки, LSZH IEC 60332-3, –30°C – +70°C, желтый
FO-MB-IN-9S-16-LSZH-YL
Кабель волоконно-оптический 9/125 (SMF-28 Ultra) одномодовый,
16 волокон, безгелевые микротрубки 1.06 мм (micro bundle),
для внутренней прокладки, LSZH IEC 60332-3, –30°C – +70°C, желтый
FO-MB-IN-9S-24-LSZH-YL
Кабель волоконно-оптический 9/125 (SMF-28 Ultra) одномодовый,
24 волокна, безгелевые микротрубки 1.06 мм (micro bundle),
для внутренней прокладки, LSZH IEC 60332-3, –30°C – +70°C, желтый
FO-MB-IN-9S-36-LSZH-YL
Кабель волоконно-оптический 9/125 (SMF-28 Ultra) одномодовый,
36 волокон, безгелевые микротрубки 1.1 мм (micro bundle),
для внутренней прокладки, LSZH IEC 60332-3, –30°C – +70°C, желтый
FO-MB-IN-9S-48-LSZH-YL
Кабель волоконно-оптический 9/125 (SMF-28 Ultra) одномодовый,
48 волокон, безгелевые микротрубки 1.1 мм (micro bundle),
для внутренней прокладки, LSZH IEC 60332-3, –30°C – +70°C, желтый
Кабели с многомодовым оптическим волокном 50/125 (OM2, OM3, OM4), 62.5/125 (OM1)
FO-MB-IN-50-8-LSZH-OR
Кабель волоконно-оптический 50/125(OM2) многомодовый,
8 волокон, безгелевые микро трубки 0.9 мм (micro bundle),
для внутренней прокладки, LSZH, оранжевый
FO-MB-IN-50-12-LSZH-OR
Кабель волоконно-оптический 50/125(OM2) многомодовый,
12 волокон, безгелевые микро трубки 0.9 мм (micro bundle),
для внутренней прокладки, LSZH, оранжевый
FO-MB-IN-50-16-LSZH-OR
Кабель волоконно-оптический 50/125(OM2) многомодовый,
16 волокон, безгелевые микро трубки 0.9 мм (micro bundle),
для внутренней прокладки, LSZH, оранжевый
FO-MB-IN-50-24-LSZH-OR
Кабель волоконно-оптический 50/125(OM2) многомодовый,
24 волокна, безгелевые микро трубки 0.9 мм (micro bundle),
для внутренней прокладки, LSZH, оранжевый
FO-MB-IN-50-36-LSZH-OR
Кабель волоконно-оптический 50/125(OM2) многомодовый,
36 волокон, безгелевые микро трубки 0.9 мм (micro bundle),
для внутренней прокладки, LSZH, оранжевый
FO-MB-IN-50-48-LSZH-OR
Кабель волоконно-оптический 50/125(OM2) многомодовый,
48 волокон, безгелевые микро трубки 0.9 мм (micro bundle),
для внутренней прокладки, LSZH, оранжевый
FO-MB-IN-503-12-LSZH-AQ
Кабель волоконно-оптический 50/125(OM3) многомодовый,
12 волокон, безгелевые микро трубки 0.9 мм (micro bundle),
для внутренней прокладки, LSZH, аква
FO-MB-IN-503-16-LSZH-AQ
Кабель волоконно-оптический 50/125(OM3) многомодовый,
16 волокон, безгелевые микро трубки 0.9 мм (micro bundle),
для внутренней прокладки, LSZH, аква
FO-MB-IN-503-24-LSZH-AQ
Кабель волоконно-оптический 50/125(OM3) многомодовый,
24 волокна, безгелевые микро трубки 0.9 мм (micro bundle),
для внутренней прокладки, LSZH, аква
FO-MB-IN-503-36-LSZH-AQ
Кабель волоконно-оптический 50/125(OM3) многомодовый,
36 волокон, безгелевые микро трубки 0.9 мм (micro bundle),
для внутренней прокладки, LSZH, аква
FO-MB-IN-503-48-LSZH-AQ
Кабель волоконно-оптический 50/125(OM3) многомодовый,
48 волокон, безгелевые микро трубки 0.9 мм (micro bundle),
для внутренней прокладки, LSZH, аква
FO-MB-IN-504-8-LSZH-MG
Кабель волоконно-оптический 50/125 (OM4) многомодовый,
8 волокон, безгелевые микротрубки 0.9 мм (micro bundle),
внутренний, LSZH, малиновый (magenta)
FO-MB-IN-504-12-LSZH-MG
Кабель волоконно-оптический 50/125 (OM4) многомодовый,
12 волокон, безгелевые микротрубки 0.9 мм (micro bundle),
внутренний, LSZH, малиновый (magenta)
FO-MB-IN-504-16-LSZH-MG
Кабель волоконно-оптический 50/125 (OM4) многомодовый,
16 волокон, безгелевые микротрубки 0.9 мм (micro bundle),
внутренний, LSZH, малиновый (magenta)
FO-MB-IN-504-24-LSZH-MG
Кабель волоконно-оптический 50/125 (OM4) многомодовый,
24 волокна, безгелевые микротрубки 1.06 мм (micro bundle),
внутренний, LSZH, малиновый (magenta)
FO-MB-IN-504-36-LSZH-MG
Кабель волоконно-оптический 50/125 (OM4) многомодовый,
36 волокон, безгелевые микротрубки 1.1 мм (micro bundle),
внутренний, LSZH, малиновый (magenta)
FO-MB-IN-504-48-LSZH-MG
Кабель волоконно-оптический 50/125 (OM4) многомодовый,
48 волокон, безгелевые микротрубки 1.1 мм (micro bundle),
внутренний, LSZH, малиновый (magenta)
