Плотный буфер 600 мкм, легкая броня (DF-IN)

Кабель волоконно-оптический внутренний, 2-12 волокон, плотное буферное покрытие (tight buffer) 0,6 мм, бронированный, гибкий, LSZH


2 волокна

4 волокна


1. Внешняя оболочка
2. Упрочняющие нити
3. Броня (стальная спиральная лента)
4. Оптическое волокно в акриловом покрытии
5. Оптическое волокно в плотном буферном покрытии 0,6 мм

Кабель содержит 2–12 оптических волокон в плотном буферном покрытии (tight buff er) 600 мкм, защищенных стальной спираль- ной лентой. Конструкция усилена упрочняющими арамидными нитями. Внешняя оболочка соответствует требованиям для про- кладки в стояках, выполнена из малодымного безгалогенного компаунда, не распространяющего горение (LSZH)

Плотный буфер 600 мкм, легкая броня (DF-IN)

Внутри помещений. Бронированный кабель повышенной гиб- кости. Применяется в качестве распределительного кабеля с возможностью оконцовки разъемами. При этом благодаря своей гибкости может использоваться как коммутационный кабель для межсоединений в локальных сетях. Пригоден для прокладки в стояках и кабельных каналах

  • Магистральные и/или горизонтальные подсистемы
  • Оконцовка и межсоединения в локальных сетях
  • Организация кроссовой и оконечной разводки
  • Прокладка в стояках и кабельных каналах
  • Защита легкой броней и арамидными нитями
  • Отличная гибкость и механическая прочность
  • Волокна в буферном покрытии диаметром 600 мкм
  • Безопасная безгалогенная оболочка LSZH (нг-HF)
  • Соответствует требованиям OFCR (Riser)
  • Telcordia GR-409-CORE, ANSI/ICEA-S-83-596
  • IEC 60794, ANSI/TIA-568, TIA-455, ISO/IEC 11801
  • Пригодность для прокладки в стояках: OFCR (Riser)
  • LSZH FR (fl ame retardant): IEC 60332-3, 60754, 61034

Материалы и конструкция

Оптическое волокно Стандартное одномодовое OS2 (G.652D) или многомодовое OM1/2/3/4 волокно
Защитное покрытие волокна Плотное буферное покрытие: малодымный безгалогенный компаунд (LSZH)
Бронирование Стальная спиральная лента (SST)
Упрочняющие элементы Защитный покров из упрочняющих арамидных нитей
Внешняя оболочка Малодымный безгалогенный компаунд, не распространяющий горение (LSZH)






Технические характеристики

Число оптических волокон 2 4 6 8 12
Внешний диаметр кабеля 3,0 мм 4,0 мм 4,5 мм 4,5 мм 6,0 мм
Вес 1 км кабеля 14,0 кг 30,0 кг 35,0 кг 36,0 кг 40,0 кг
Мин. радиус изгиба (монтаж) 45 мм 45 мм 45 мм 45 мм 45 мм
Мин. радиус изгиба (эксплуатация) 30 мм 30 мм 30 мм 30 мм 30 мм
Макс. растягивающее усилие (монтаж) 150 Н 200 Н 150 Н 200 Н
Макс. растягивающее усилие (эксплуатация) 80 Н 100 Н 300 Н 400 Н
Раздавливающее усилие (монтаж) 500 Н/см
Раздавливающее усилие (эксплуатация) 150 Н/см
Температура монтажа –5°C – +80°C
Температура эксплуатации –40°C – +80°C
Стандартная упаковка (метраж) 2000 м

Характеристики оптического волокна



Оболочка кабеля окрашена в черный цвет:
OS1 / 2; OM1 / 2 / 3 / 4 – черный; или по заказу.

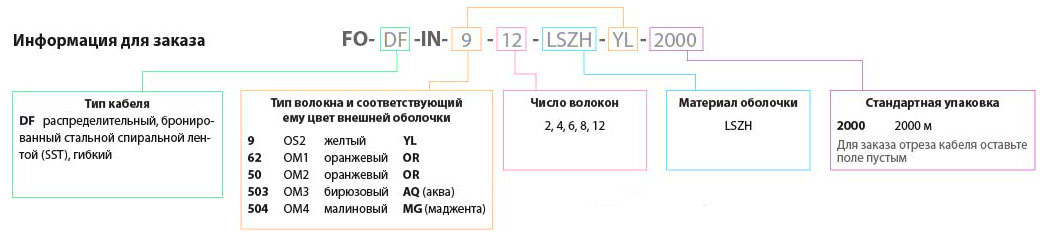

Информация для заказа
Партномер Описание
FO-DF-IN-9-2-LSZH-YL
(FO-D-IN-9-2-ARM-LSZH-YL)
Кабель волоконно-оптический 9/125(OS2) одномодовый,
2 волокна, плотное буферное покрытие (tight buffer) 0.6 мм,
бронированный, гибкий, для внутренней прокладки, LSZH, –40°C – +80°C, желтый
FO-DF-IN-9-4-LSZH-YL
(FO-D-IN-9-4-ARM-LSZH-YL)
Кабель волоконно-оптический 9/125(OS2) одномодовый,
4 волокна, плотное буферное покрытие (tight buffer) 0.6 мм,
бронированный, гибкий, для внутренней прокладки, LSZH, –40°C – +80°C, желтый
FO-DF-IN-9-8-LSZH-YL
(FO-D-IN-9-8-ARM-LSZH-YL)
Кабель волоконно-оптический 9/125(OS2) одномодовый,
8 волокон, плотное буферное покрытие (tight buffer) 0.6 мм,
бронированный, гибкий, для внутренней прокладки, LSZH, –40°C – +80°C, желтый
FO-DF-IN-9-12-LSZH-YL
(FO-D-IN-9-12-ARM-LSZH-YL)
Кабель волоконно-оптический 9/125(OS2) одномодовый,
12 волокон, плотное буферное покрытие (tight buffer) 0.6мм,
бронированный, гибкий, для внутренней прокладки, LSZH, –40°C – +80°C, желтый
FO-DF-IN-50-2-LSZH-OR
(FO-D-IN-50-2-ARM-LSZH-OR)
Кабель волоконно-оптический 50/125 (OM2) многомодовый,
2 волокна, плотное буферное покрытие (tight buffer) 0.6 мм,
бронированный, гибкий, для внутренней прокладки, LSZH, –40°C – +80°C, оранжевый
FO-DF-IN-50-4-LSZH-OR
(FO-D-IN-50-4-ARM-LSZH-OR)
Кабель волоконно-оптический 50/125 (OM2) многомодовый,
4 волокна, плотное буферное покрытие (tight buffer) 0.6 мм,
бронированный, гибкий, для внутренней прокладки, LSZH, –40°C – +80°C, оранжевый
FO-DF-IN-50-8-LSZH-OR
(FO-D-IN-50-8-ARM-LSZH-OR)
Кабель волоконно-оптический 50/125 (OM2) многомодовый,
8 волокон, плотное буферное покрытие (tight buffer) 0.6 мм,
бронированный, гибкий, для внутренней прокладки, LSZH,–40°C – +80°C, оранжевый
FO-DF-IN-50-12-LSZH-OR
(FO-D-IN-50-12-ARM-LSZH-OR)
Кабель волоконно-оптический 50/125 (OM2) многомодовый,
12 волокон, плотное буферное покрытие (tight buffer) 0.6 мм,
бронированный, гибкий, внутренний, LSZH, –40°C – +80°C, оранжевый
FO-DF-IN-503-2-LSZH-AQ
(FO-D-IN-503-2-ARM-LSZH-AQ)
Кабель волоконно-оптический 50/125 (OM3) многомодовый,
2 волокна, плотное буферное покрытие (tight buffer) 0.6 мм,
бронированный, гибкий, для внутренней прокладки, LSZH, –40°C – +80°C, аква
FO-DF-IN-503-4-LSZH-AQ
(FO-D-IN-503-4-ARM-LSZH-AQ)
Кабель волоконно-оптический 50/125 (OM3) многомодовый,
4 волокна, плотное буферное покрытие (tight buffer) 0.6 мм,
бронированный, гибкий, для внутренней прокладки, LSZH, –40°C – +80°C, аква
FO-DF-IN-503-8-LSZH-AQ
(FO-D-IN-503-8-ARM-LSZH-AQ)
Кабель волоконно-оптический 50/125 (OM3) многомодовый,
8 волокон, плотное буферное покрытие (tight buffer) 0.6 мм,
бронированный, гибкий, для внутренней прокладки, LSZH, –40°C – +80°C, аква
FO-DF-IN-503-12-LSZH-AQ
(FO-D-IN-503-12-ARM-LSZH-AQ)
Кабель волоконно-оптический 50/125 (OM3) многомодовый,
12 волокон, плотное буферное покрытие (tight buffer) 0.6 мм,
бронированный, гибкий, для внутренней прокладки, LSZH, –40°C – +80°C, аква
