Плинты

Плинты для телефонии

Плинты являются главной коммутационной единицей телефонного кросса. Различают плинты размыкаемые (с нормально замкнутыми контактами) и соединительные (с неразмыкаемыми контактами). Основными характеристиками плинтов являются: тип контактов, количество пар и вариант крепления плинта в кроссе.


Плинты размыкаемые (нормально замкнутые)

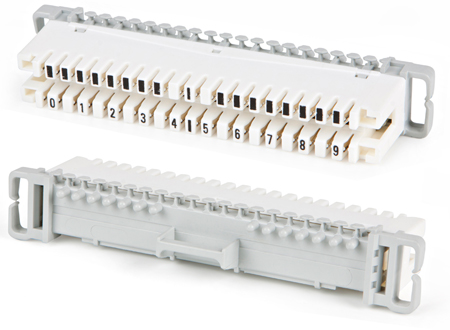

Плинт размыкаемый, на 10 пар, нормально замкнутый, маркировка 0-9
KR-PL-10-BRK-0
Чертеж

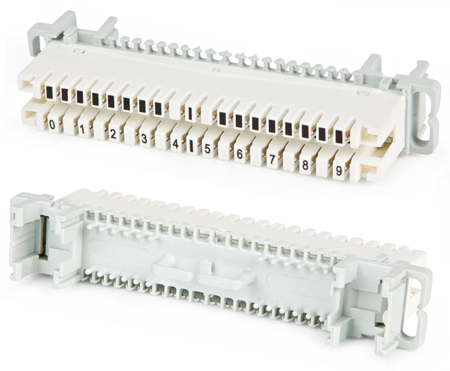

Плинт размыкаемый, на 10 пар, нормально замкнутый, для крепления на штанге, маркировка 0-9
KR-PLP-10-BRK-0
Чертеж

Размыкаемые плинты с нормально замкнутыми контактами обеспечивают возможность разрыва цепи с помощью размыкающих вставок на одну или десять пар. Защита от перенапряжений обеспечивается установкой на плинты таких элементов защиты, как кассеты с разрядниками. Применяются на АТС для временного отключения абонентов, а также при необходимости обеспечить раздельное тестирование входного и выходного оборудования размыкающими тестовыми шнурами KR-CABLE-6P4C или KR-CABLE-CRO4.

Для выпускаемых плинтов возможно два варианта маркировки пар, нанесенной на кроссировочной стороне корпуса: (0...9) или (1...0). Вариант маркировки кодируется в партномере соответственно цифрами «0» и «1». Например: KR-PL-10-BRK-0 (маркировка 0-9) или KR-PL-10-BRK-1 (маркировка 1-0).

Плинты варианта исполнения KR-PLP отличаются от KR-PL только наличием у них специальных зажимов для крепления на монтажные рамы с круглыми штангами KR-19-FRAME-PLP-180. Кроме того, плинты всех вариантов исполнений могут устанавливаться на рамы (хомуты) для крепления плинтов серий KR-FRAME и KR-19-FRAME, а также размещаться в распределительных коробках KR-INBOX.

Плинты соединительные (неразмыкаемые)

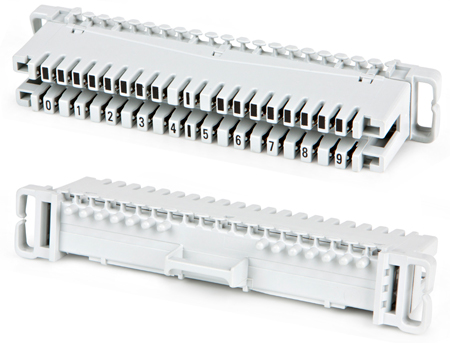

Плинт соединительный, на 10 пар, неразмыкаемый, маркировка 0-9
KR-PL-10-CON-0
Чертеж




Плинт соединительный, на 10 пар, неразмыкаемый, для крепления на штанге, маркировка 1-0
KR-PLP-10-CON-1
Чертеж


Соединительные (неразмыкаемые) плинты не позволяют размыкать пары, обеспечивая постоянное соединение. Тестирование соединений при этом может проводиться с использованием тестовых шнуров KR-CABLE-6P2C или KR-CABLE-CRO2. Возможна также установка комплексной защиты от перенапряжений в виде кассет с разрядниками. Применяются в случаях обычного терминирования кабелей, не предусматривающего разрыва соединений.

Для выпускаемых плинтов возможно два варианта маркировки пар, нанесенной на кроссировочной стороне корпуса: (0...9) или (1...0). Вариант маркировки кодируется в партномере соответственно цифрами «0» и «1». Например: KR-PL-10-CON-0 (маркировка 0-9) или KR-PL-10-CON-1 (маркировка 1-0).

Плинты варианта исполнения KR-PLP отличаются от KR-PL только наличием у них специальных зажимов для крепления на монтажные рамы с круглыми штангами KR-19-FRAME-PLP-180. Кроме того, плинты всех вариантов исполнений могут устанавливаться на рамы (хомуты) для крепления плинтов серий KR-FRAME и KR-19-FRAME, а также размещаться в распределительных коробках KR-INBOX.

Плинты

  • Простая и удобная установка
    Экономится время монтажа, обеспечивается удобное снятие плинтов. Доступно исполнение плинтов KR-PLP со специальными зажимами для крепления на раму с круглыми штангами KR-19-FRAME-PLP-180

  • Вспомогательные лабиринтные выступы
    Возможна предварительная укладка жил без необходимости немедленного подключения

  • Кольца для организации кабелей
    Обеспечивается аккуратный подвод кабелей с левой и правой стороны плинта

  • Отчетливая цифровая маркировка
    Маркировка пар с кроссировочной стороны плинта выполнена методом тиснения

  • Отверстия для дополнительной маркировки
    На левой и правой стороне плинта имеются отверстия для дополнительных цифровых табличек, используемых для идентификации и администрирования множества плинтов в оконечном устройстве

Партномер KR-PL-10-BRK- KR-PL-10-CON- KR-PLP-10-BRK- KR-PLP-10-CON-
Тип плинта размыкаемый соединительный размыкаемый соединительный
Тип контактов нормально замкнутые неразмыкаемые нормально замкнутые неразмыкаемые
Количество пар 10 10 10 10
Маркировка пар 0 – «0...9»
1 – «1...0»
0 – «0...9»
1 – «1...0»
0 – «0...9»
1 – «1...0»
0 – «0...9»
1 – «1...0»
Вариант крепления монтажные хомуты (рамы) монтажные хомуты (рамы)/
монтажные штанги/
DIN-рейка с адаптером
Материалы Корпус: основание полибутилентерефталат (PBT) / поликарбонат (PC)
Корпус: верхняя часть АБС-пластик (ABS, UL 94V-0)
Контакты фосфористая бронза с покрытием сплавом олова
Информация для заказа
Плинты размыкаемые (нормально замкнутые)
KR-PL-10-BRK-0
Плинт размыкаемый, на 10 пар, нормально замкнутый, маркировка 0-9
KR-PL-10-BRK-1
Плинт размыкаемый, на 10 пар, нормально замкнутый, маркировка 1-0
KR-PLP-10-BRK-0
Плинт размыкаемый, на 10 пар, нормально замкнутый, для крепления на штанге, маркировка 0-9
KR-PLP-10-BRK-1
Плинт размыкаемый, на 10 пар, нормально замкнутый , для крепления на штанге, маркировка 1-0
Плинты размыкаемые (нормально замкнутые)
KR-PL-10-CON-0
Плинт соединительный, на 10 пар, неразмыкаемый, маркировка 0-9
KR-PL-10-CON-1
Плинт соединительный, на 10 пар, неразмыкаемый, маркировка 1-0
KR-PLP-10-CON-0
Плинт соединительный, на 10 пар, неразмыкаемый, для крепления на штанге, маркировка 0-9
KR-PLP-10-CON-1
Плинт соединительный, на 10 пар, неразмыкаемый, для крепления на штанге, маркировка 1-0
