Серия KJNE

Модули серии KJNE, RJ-45 (8P8C), категория 6а, 110 IDC, заделка с помощью NE-TOOL

Как монтировать экранированный модуль Hyperline серии KJNE (SH)
Как монтировать модуль Hyperline серии KJNE (PDF - 1,5 Мб)


Заделка с
помощью NE-TOOL

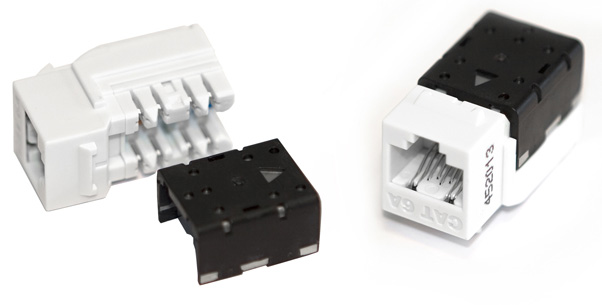

KJNE-8P8C-C6А-90-WH
Неэкранированный модуль (U)
Чертеж

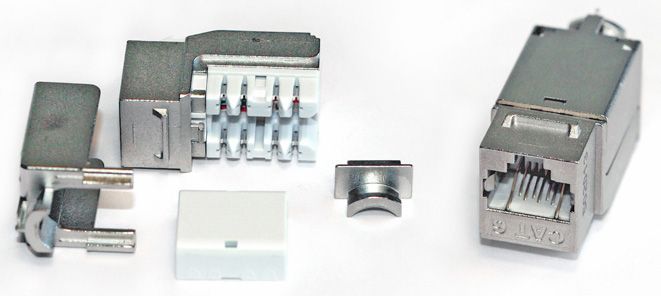

KJNE-8P8C-C6-90-SH-F-WH
Экранированный модуль (SH)
Чертеж


  • Категория: 6a
  • Тип разъема: RJ-45 (8P8C)
  • Защита от ЭМП: U — неэкранированный; SH — полное экранирование (литой корпус)
  • Заделка контактов: 90° — инструмент 110/ для плинтов (LSA)/ NE-TOOL (HT-KJNE-TOOL)
  • Тип контактов: 110 IDC
  • Размеры : 16,9 × 19,3 × 32,7 мм
Серия KJNE
  • Разработаны специально для использования с инструментом для быстрой заделки NE-TOOL
  • Для заделки контактов подходят также ударные инструменты 110 типа или для плинтов (LSA)
  • Используется для одножильных проводников 0,64 – 0,51 мм (22 – 24 AWG)
  • Специальная конструкция минимизирует перекрестные наводки в разъеме
  • Экранированный модуль (SH) выполнен в литом металлическом корпусе
  • Неэкранированная (U) и экранированная (SH) версии исполнения
  • Пружинные контакты с золотым покрытием
  • Соответствует стандартам ANSI/TIA/EIA-568-B.2-1, ISO/IEC 11801 для категории 6a
  • Механические и электрические характеристики согласно IEC 60603-7-41 (51)
  • Стандарт пожарной безопасности UL 1863

Материалы

  • Корпус RJ-45/U (неэкранированный): ударопрочный ABS-пластик, UL 94V-0
  • Корпус RJ-45/SH (экранированный): никелированный цинк, литой корпус
  • Пружинные контакты: фосфор-бронза с напылением золотом 1,27 мкм (50 µ")
  • IDC-контакты: фосфор-бронза с покрытием 2,54 мкм сплавом олова

Электрические характеристики

  • Максимальный ток (при 20°С): 1,5 А
  • Ном. рабочее напряжение: 48 В
  • Электр. прочность диэлектрика: 1000 В/1 мин. (контакт/контакт)
  • Электр. прочность диэлектрика: 1500 В/1 мин. (контакт/экран)
  • Сопротивление изоляции: ≤ 500 МОм
  • Контактное сопротивление: ≥ 20 мОм

Эксплуатационные характеристики

  • Подключаемые проводники: 0,64 – 0,51 мм (22 – 24 AWG)
  • Температура эксплуатации: –10°C – +60°C
  • Относительная влажность: ≥ 93% (без конденсата)
  • Количество подключений: ≤ 750 циклов
  • Усилие удержания разъема: 50 Н/1 мин.
Информация для заказа
Партномер
Описание
KJNE-8P8C-C6A-90-WH
Модуль Keystone Jack RJ-45 (8P8C), категория 6a, 110 IDC, заделка с помощью NE-TOOL, белый
KJNE-8P8C-C6A-90-SH-F-WH
Модуль Keystone Jack RJ-45 (8P8C), категория 6a, экранированный, 110 IDC, заделка с помощью NE-TOOL, белый
