Патч-корды

Патч-корды используются для соединения кабельных линий и каналов при оснащении оборудованием вновь создаваемых предприятий или при расширении возможностей уже существующих кабельных линий, при прокладке телефонных и линий передачи данных, локальных сетей, подключении активного коммутационного или серверного оборудования к сети.

Качество патч-кордов Hyperline полностью соответствует требованиям стандарта TIA/EIA-568-B.2-10 и классам пожарной безопасности, что подтверждается наличием сертификатов независимых тестовых лабораторий. Патч-корды производятся на основе витопарного кабеля Hyperline, состоящего из многожильных медных проводников 26-24 AWG (0,48-0,61мм) в изоляции из полиэтилена, защищенных внешней оболочкой из поливинилхлорида или малодымного безгалогенного компаунда (LSZH). Разводка проводников в разъемах патч-кордов Hyperline соответствует стандартной схеме T568B.

Стандартным модельным рядом патч-кордов Hyperline предусмотрен широкий диапазон конструкций и исполнений.


Патч-корды Hyperline различаются по следующим признакам:

  • Тип разъемов: RJ-45, RJ-12, 110-й тип, Telco (Amphenol/RJ-21)
  • Тип оконцовки: стандартные и переходные (смешанные) шнуры
  • Ориентация разъемов: прямые (под углом 180°) и угловые (под углом 45°)
  • Категория компонентов: категории 6а, 6, 5е, 5; телефонные (категория 3)
  • Наличие экрана: неэкранированные (UTP) или экранированные (FTP, STP)
  • Количество подключенных пар проводников кабеля: 1, 2, 4 или 25 витых пар
  • Схема разводки проводников: прямая (straight) или реверсивная (cross-over)
  • Тип колпачка: литой с защитой замка разъема или обычный колпачок
  • Длина соединительного шнура: 0,15/ 0,3/ 0,5/ 1/ 1,5/ 2/ 3/ 5/ 6/ 7/ 8/ 9/ 10/ 15/ 20 метров
  • Материал оболочки кабеля: поливинилхлорид (PVC), безгалогенный компаунд (LSZH)
  • Цвет оболочки: серый, белый, желтый, красный, оранжевый, зеленый, синий, черный

Основными свойствами патч-кордов Hyperline являются надежная передача сигналов и устойчивость к многократным нагрузкам на изгиб и кручение, что обеспечивается многопроволочным проводником кабеля и качественным материалом внешней оболочки. При производстве патч-кордов осуществляется многоступенчатый контроль качества на всех стадиях технологического процесса. Каждое изделие проходит всестороннее тестирование в отделе технического контроля (собственная технологическая лаборатория Hyperline), благодаря чему удается достичь наивысшего качества и гарантированной надежности соединений.

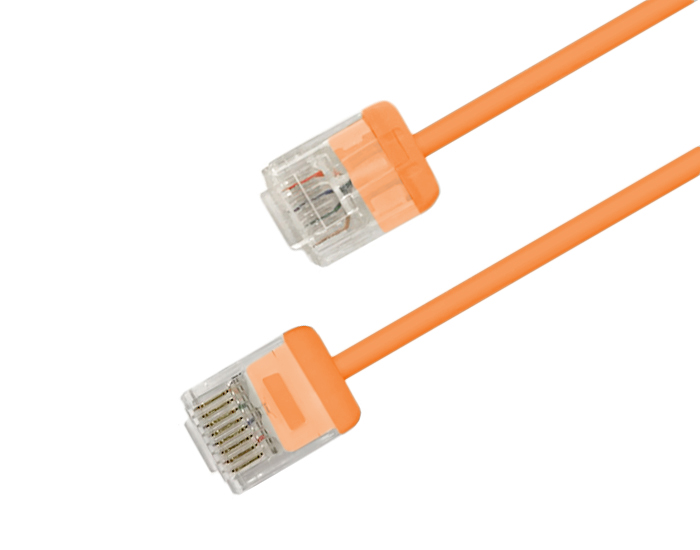

Соединительные шнуры с разъемами RJ-45 (8P8C) категорий 6а, 6 и 5е чаще всего используются в структурированных кабельных системах. В зависимости от требований к характеристикам СКС применяют неэкранированные (UTP) или экранированные (FTP, SF/UTP) патч-корды. Для эксплуатации внутри зданий и помещений используют стандартные патч-корды внутреннего применения, при производстве которых используются материалы, обладающие повышенной гибкостью и обеспечивающие малые радиусы безопасного изгиба.

Прямые соединительные шнуры Hyperline (с прямой схемой разводки), называемые также обычными или стандартными шнурами, предназначены для соединения активного сетевого оборудования (коммутаторов) с пользовательскими терминалами (компьютерами). Концы вилок таких разъемов разведены по схеме T568B. Реверсивные шнуры (cross-over) предназначены для соединения между собой напрямую двух компьютеров (работающих по стандарту Ethernet 10 Мбит/с или Fast Ethernet 100 Мбит/с), либо могут использоваться для соединения двух устаревших на сегодняшний день коммутаторов или концентраторов. С одной стороны реверсивного шнура разъемы расшиты по схеме Т568В, а у разъемов на другом конце шнура 2 пары меняют местами.

Работа устройств по протоколу Gigabit Ethernet (1000 Мбит/с) требует использования 4 пар при одновременном потоке данных в двух направлениях, поэтому для таких устройств применяют реверсивные (cross-over) патч-корды, расшитые с одной стороны по схеме Т568В, а для разъемов на другом конце шнура соответствующим образом изменяют подключение всех 4 пар. В современном активном оборудовании, работающем по протоколу Gigabit Ethernet (1000 Мбит/с), предусмотрена возможность изменения схемы соединений внутри самого оборудования, поэтому такие устройства могут соединяться обычными «прямыми» патч-кордами с разъемами RJ-45.

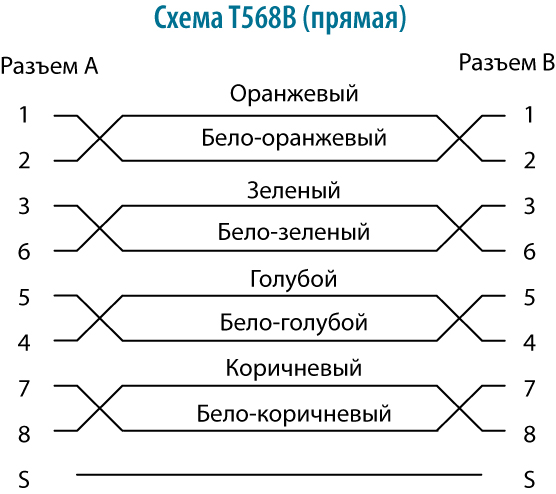

Прямая схема разводки патч-кордов RJ-45

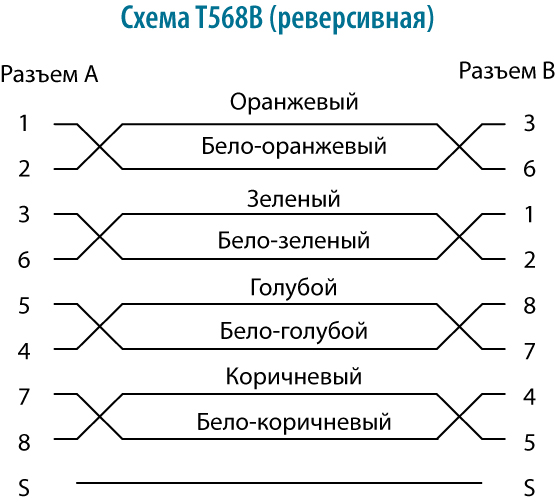

Прямая и реверсивная схемы разводки патч-кордов RJ-45

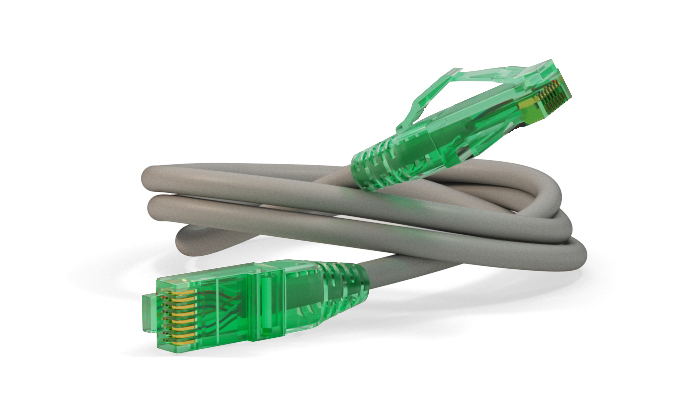

Для повышения механической прочности патч-кордов с разъемами RJ-45, в местах соединения коннекторов с кабелем предусмотрены пластиковые изолирующие колпачки, предохраняющие кабель от перегибов и повреждений. Литые изолирующие колпачки обладают рядом преимуществ по сравнению с обычными колпачками. Монтируются такие колпачки при помощи специальной горячей технологии монтажа, обеспечивающей надежное соединение разъема с кабелем. Литые колпачки с защитой замка исключают также зацепление разъемов за соседние провода.

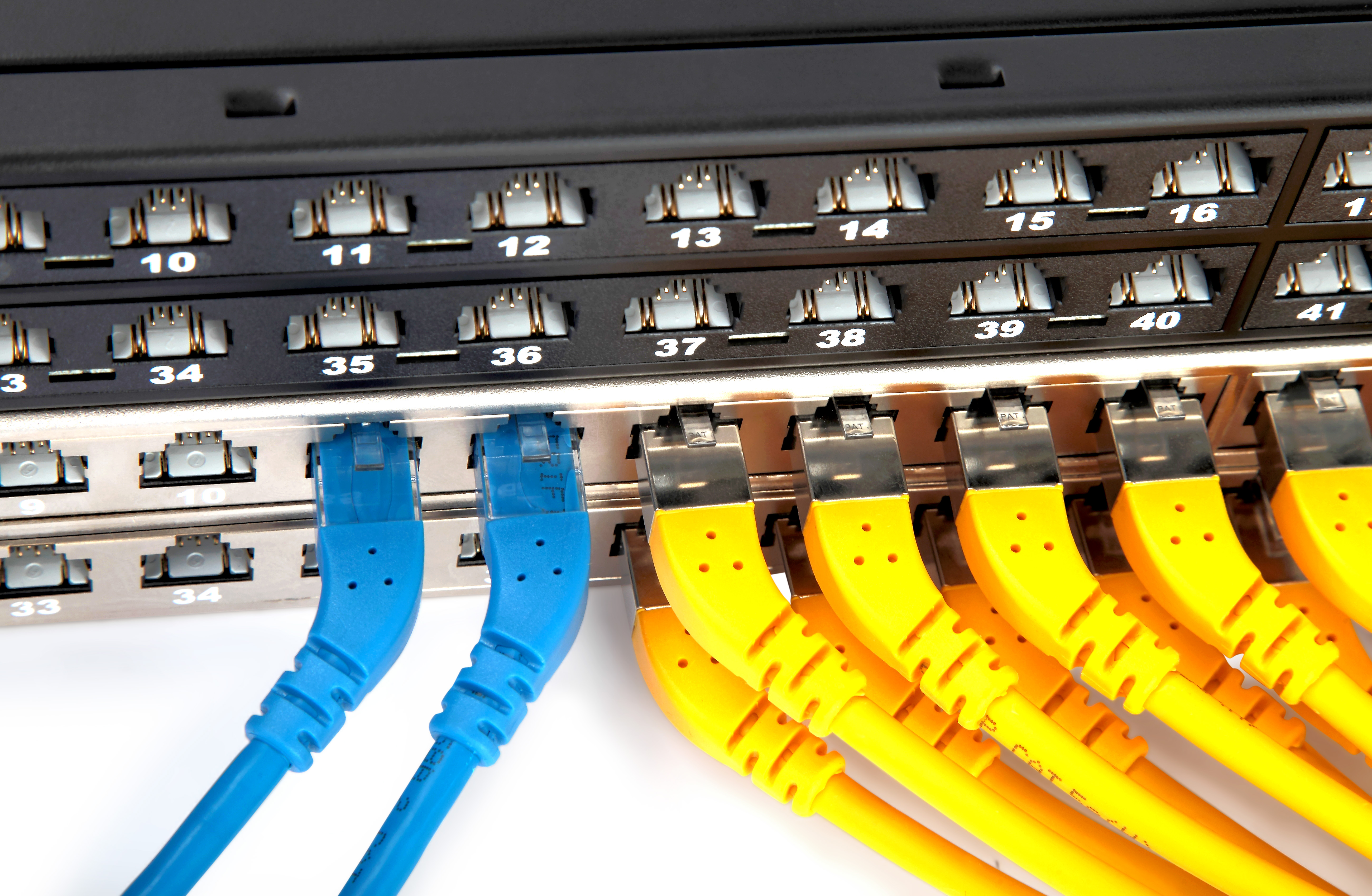

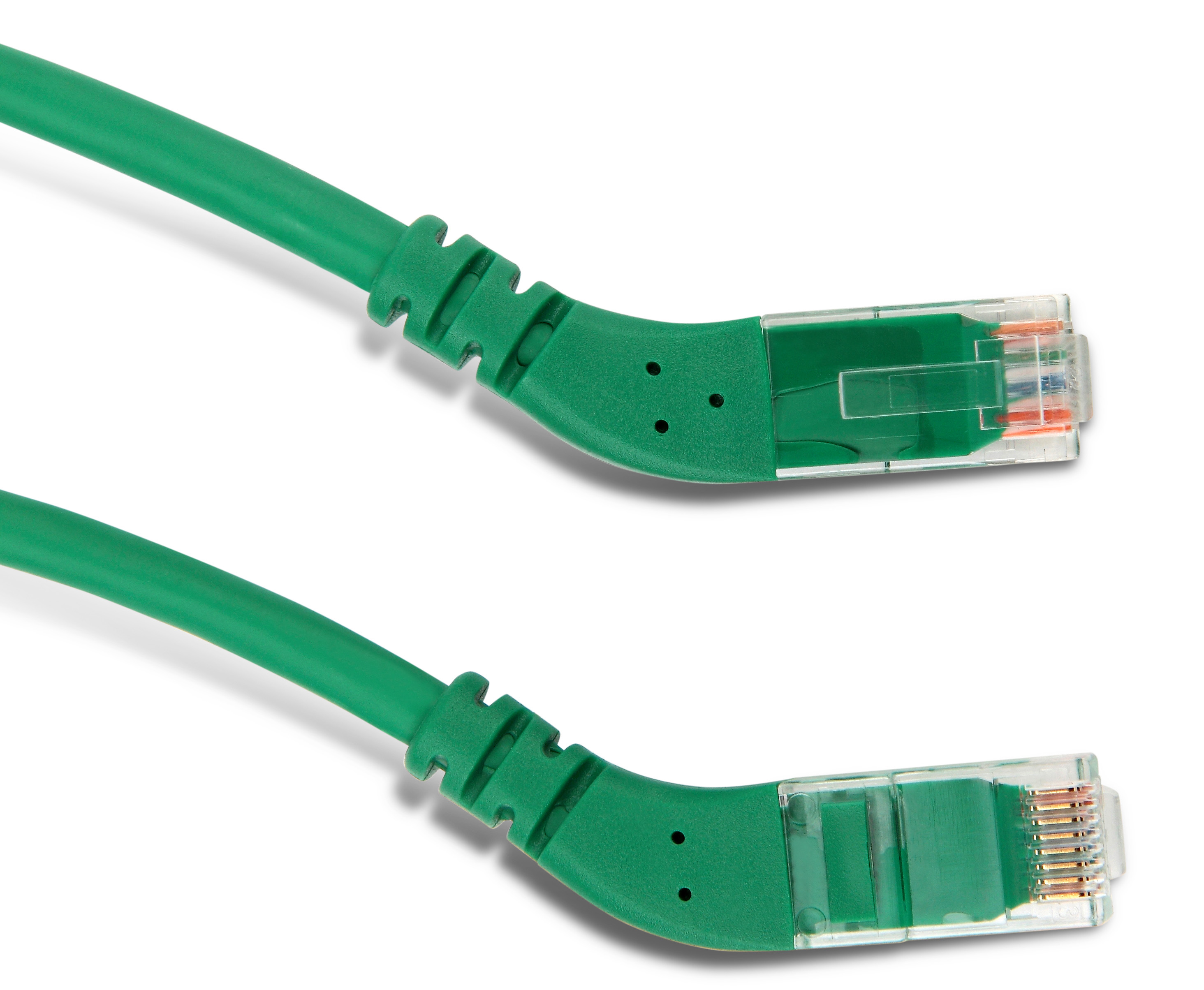

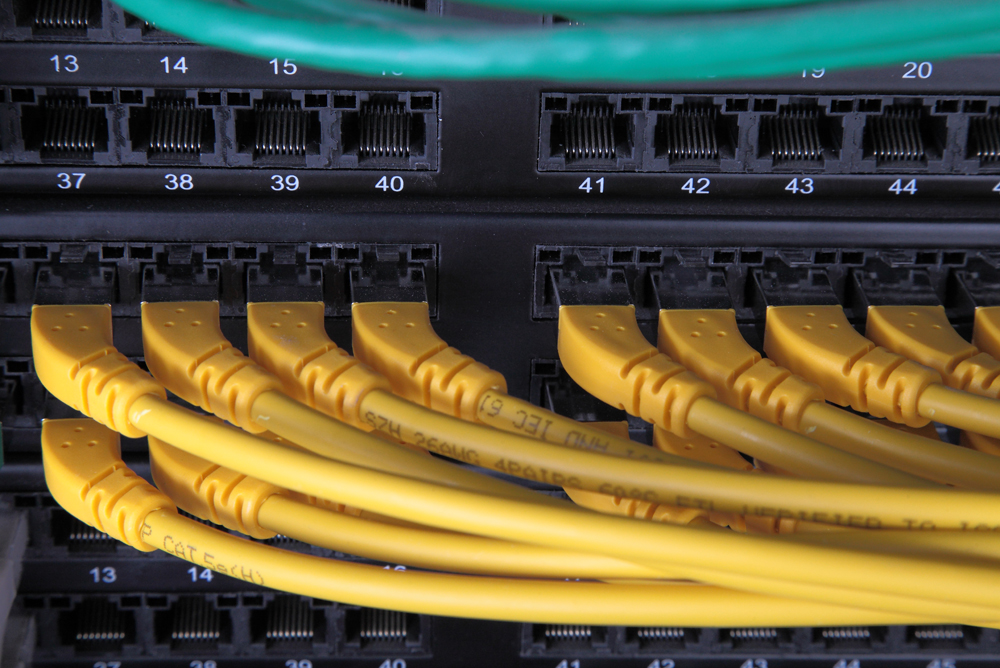

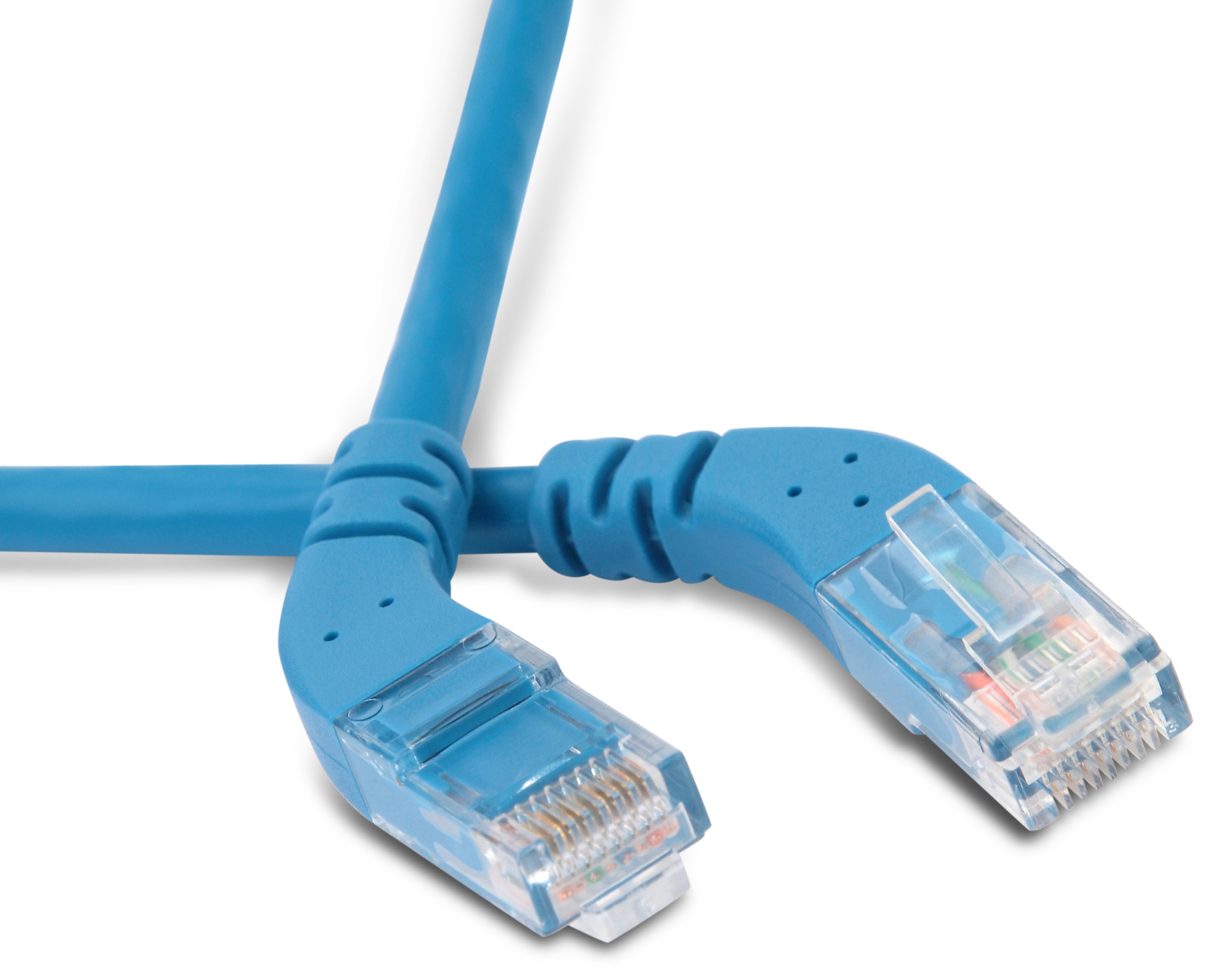

Особенной новинкой Hyperline является серия патч-кордов PC-APM с угловой ориентацией разъемов RJ-45. Данные патч-корды предназначены для коммутации патч-панелей высокой плотности. Ключевой особенностью новых патч-кордов является отведение кабеля от разъема под углом 45 градусов в правую и левую стороны. Это позволяет упростить отвод кабелей от патч-панели к вертикальным организаторам и сэкономить место, занимаемое патч-кордами перед патч-панелью. В ассортименте угловые патч-корды категорий 6а, 6 и 5е, в неэкранированной версии UTP и с экраном FTP, длиной от 1 до 5 метров, различных цветов.

Следует обращать внимание, что при заказе угловых патч-кордов необходимо учитывать направление коммутации кабелей: левый-левый, левый-правый, правый-правый.

Соединительные шнуры с разъемами RJ-12 служат для подключения телефонных аппаратов, как отдельно установленных, так и в составе рабочих мест, к телефонным линиям. Телефонные патч-корды используются также для коммутации телефонных патч-панелей. В зависимости от удаленности телефонного аппарата от розетки выбирают патч-корды соответствующей длины. Как и вышеуказанные патч-корды с разъемами RJ-45, соединительные шнуры с разъемами RJ-12 снабжены защитой замка – специальным отливом в корпусе, предотвращающим зацепление разъемов за провода при монтаже и эксплуатации оборудования.

Патч-корды 110 типа категории 5е используются для коммутации соединений на кросс-панелях 110 типа. Преимущество кросс-панелей 110 типа состоит в том, что они позволяют устанавливать высококатегорийные соединения (категории 5е) и одновременно при этом коммутировать компьютерные и телефонные линии (категории 3). При коммутации соединений на кросс-панели стандартные патч-корды 110 типа выполняют роль перемычки, передающей сигнал между двумя линиями на кросс-панели. С помощью патч-кордов смешанного типа (например, переход 110 типа на RJ-45 или RJ-12) можно также осуществлять коммутацию кросс-панелей и патч-панелей.

Коммутационные шнуры с разъемами Telco (RJ-21/Amphenol) снабжены 50-ти контактными модульными разъемами и используются при монтаже АТС для 25-проводных (или менее) телефонных подключений, для группового подключения портов Ethernet и xDSL к сетевому оборудованию, а также (с пружинными защелками) в интерфейсе SCSI-1.

На внешнюю оболочку коммутационных шнуров Hyperline наносятся маркирующие надписи и метражные метки.

Патч-корды Hyperline обеспечивают наивысшее качество и надежность соединений.
