Категория 6

19-дюймовая патч-панель с угловыми портами, 24 порта RJ-45, категория 6


PP2A-19-24S-8P8C-C6-110
19-дюймовая патч-панель с угловыми портами, 24 порта RJ-45, категория 6
Чертеж патч-панели

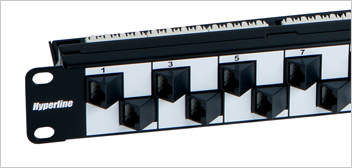

Порты угловой патч-панели

  • Стандартный размер 19" для монтажа в телекоммуникационные шкафы и стойки
  • Модули (вставки) углового типа, 24 порта RJ-45, высота 1U (44 мм)
  • Горизонтальный тип заделки контактных модулей


Категория 6
  • Используется для коммутации одножильных проводников диаметром 0.64 – 0.51 мм (22 – 24 AWG)
  • Компактная конструкция идеальна для ЦОД и соединений высокой плотности
  • Экономит пространство и сокращает время инсталляции
  • Специальная угловая конструкция модулей упрощает организацию кабелей и сохраняет монтажное пространство

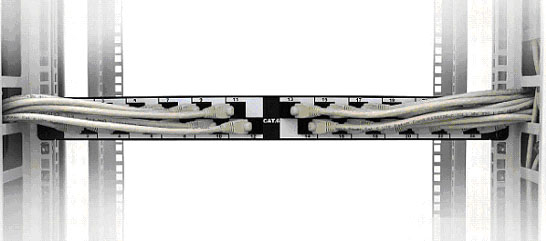

  • Патч-корды подключаются под углом 45 градусов, благодаря чему отпадает необходимость формирования пучков, не нужны стяжки и хомуты — все кабели отводятся непосредственно в стойку, обеспечивается компактность и удобство обслуживания; сокращается время инсталляции
  • Яркая и интуитивно понятная цветовая маркировка на задней панели в соответствии с T568B и T568A
  • Высокая выступающая часть корпуса IDC-разъемов обеспечивает удобство заделки проводников
  • Для заделки IDC-контактов подходят два типа инструментов: 110 типа и для плинтов (LSA)
  • Встроенный задний кабельный организатор для поддержки кабелей
  • Удобное расположение портов в шахматном порядке
  • Соответствует ANSI/TIA/EIA-568-B.2-1 для категории 6
  • Соответствует ISO/IEC 11801; EN 50173
  • Стандарт пожарной безопасности UL 1863

Материалы

  • Лицевая панель: листовая сталь 1.6 мм
  • Корпус: ABS-пластик, UL 94V-0
  • Пружинные контакты: фосфор-бронза с напылением золотом 1.27 мкм (50µ") поверх 2.54 мкм никелировки
  • IDC-контакты: фосфор-бронза с покрытием 2.54 мкм сплавом олова

Электрические характеристики

  • Максимальный ток (при 20°С): 1.8 А
  • Контактное сопротивление: 20 мOм
  • Сопротивление изоляции: 500 МОм
  • Электрическая прочность диэлектрика: 1000 В/1 мин. (переменный ток RMS, 60 Гц)

Эксплуатационные характеристики

  • Количество подключений: ≥ 750 циклов
  • Относительная влажность: ≤ 93%
  • Температура хранения: –40°C – +70°C
  • Температура эксплуатации: –10°C – +60°C
  • Усилие удержания разъема: 50 Н/1 мин.

_____________
() Гарантированное число циклов коммутации, в течение которых изменение характеристик не превысит регламентных значений

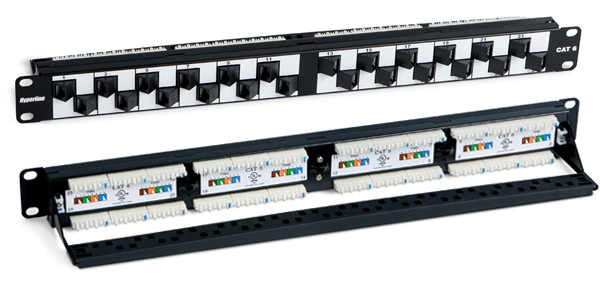

  • Патч-панель с задним кабельным организатором
Информация для заказа
Партномер Описание
PP2A-19-24S-8P8C-C6-110 Патч-панель 19", 1U, с угловыми портами, 24 порта RJ-45, категория 6, Dual IDC
