Экранированные

19-дюймовые экранированные патч-панели высокой плотности, 24/48 портов RJ-45, категория 5e

  • Патч-панель высокой плотности, экранированная, 24/48 портов RJ-45, высота 0,5/1U (22/44 мм)
  • Стандартный размер: 19 дюймов (для монтажа в телекоммуникационные шкафы и стойки))
  • Тип заделки модулей: вертикальный (IDC-модули размещены горизонтально)


Патч-панель высокой плотности 19'', 0.5U, 24 порта RJ-45, категория 5E, Dual IDC, экранированная

PPHD-19-24-8P8C-C5e-SH-110D
Патч-панель высокой плотности 19", 0.5U, 24 порта RJ-45, категория 5e, Dual IDC, экранированная
Чертеж патч-панели

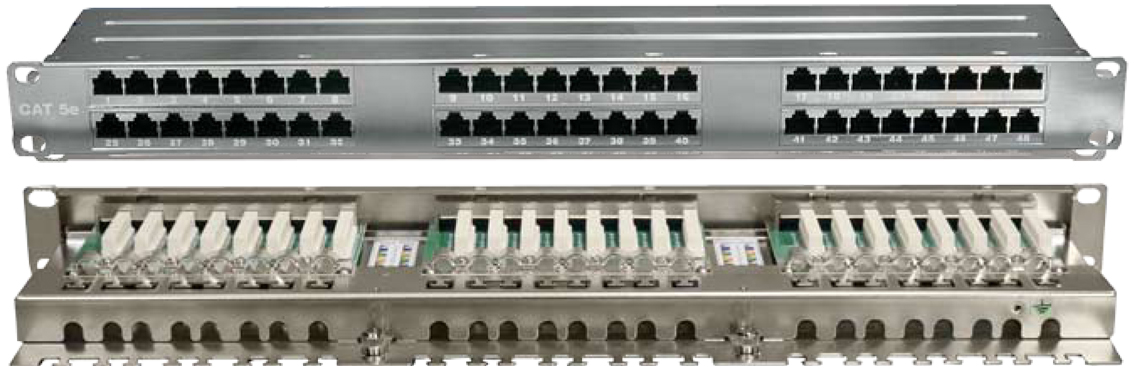

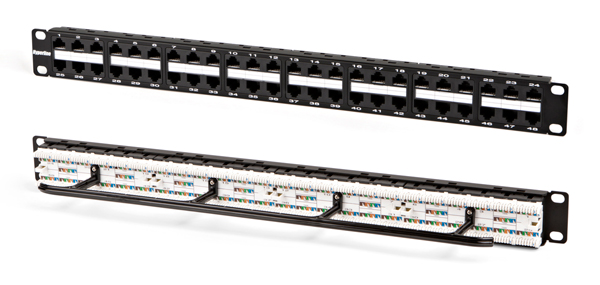

Патч-панель высокой плотности 19'', 1U, 48 порта RJ-45, категория 5E, Dual IDC, экранированная

PPHD-19-48-8P8C-C5e-SH-110D
Патч-панель высокой плотности 19", 1U, 48 портов RJ-45, категория 5e, Dual IDC, экранированная
Чертеж патч-панели

Экранированные
  • Используется для коммутации одножильных кабелей калибра 22–24 AWG (0,64–0,51 мм)
  • Компактная конструкция идеальна для ЦОД и соединений высокой плотности
  • Экранированный корпус защищает от воздействия помех и наводок
  • Отчетливая цифровая нумерация портов на лицевой панели и площадки для дополнительной маркировки
  • Яркая и интуитивно понятная цветовая маркировка на задней панели в соответствии с T568B и T568A
  • Конструкция модулей, а также их расположение исключают повреждение пружинных контактов
  • Высокая выступающая часть корпуса IDC-модулей обеспечивает удобство заделки жил
  • Для заделки кабеля подходят два типа инструментов: 110 типа и для плинтов (LSA)
  • Встроенный задний кабельный организатор для укладки кабелей
  • Высокая плотность портов, компактные размеры и малый вес
  • Съемная экранирующая крышка, шина и кабель заземления
  • Соответствует ANSI/TIA/EIA-568-C.2 для категории 5е
  • Соответствует ISO/IEC 11801:2017; EN 50173-1:2018
  • Стандарт пожарной безопасности UL 1863

Партномер PPHD-19-24-8P8C-C5e-SH-110D PPHD-19-48-8P8C-C5e-SH-110D
Категория кабельной системы 5e
Исполнение (защита от помех) экранированное
Тип подключаемых разъемов RJ-45 (8P8C)
Количество портов 24 48
Высота 0,5U (22,25 мм) 1U (43,65 мм)
Тип заделки IDC-модулей вертикальная заделка (IDC-модули размещены горизонтально)
Допустимый диаметр проводников 0,51–0,64 мм (24–22 AWG)
Соответствие стандартам ANSI/TIA/EIA-568-C.2, ISO/IEC 11801:2017, EN 50173-1:2018, UL 1863
Материалы Корпус сталь листовая холоднокатаная 1,5 мм
Печатная плата (PCB) четырехслойный стеклотекстолит (FR-4) 1,6 мм
Разъемы Корпус полибутилентерефталат (PBT), усиленный стекловолокном, UL 94V-0
Контакты фосфористая бронза с напылением золотом 1,27 мкм (50 µ") поверх 2,54 мкм никелировки
Корпус IDC-модуля поликарбонат (PC), UL 94V-0
IDC-контакты фосфористая бронза с покрытием 2,54 мкм сплавом олова
Экранирующая крышка сталь листовая холоднокатаная 1,0 мм
Электрические
характеристики

Максимальный ток (при 20 °С) 1,5 А
Ном. рабочее напряжение 48 В
Контактное сопротивление 20 мОм, не более
Сопротивление изоляции 500 МОм, не менее
Испытательное напряжение 1000 В / 60 Гц / 1 мин
Эксплуатация Усилие удержания разъема 50 Н / 1 мин (разъем/розетка), не менее
Температура эксплуатации -10...+60 °C
Относительная влажность 93 % (без конденсации), не более
Ресурс подключений (износ) 750 циклов, не менее

  • Патч-панель с встроенным кабельным организатором
  • Пластиковые стяжки для фиксации кабеля
Информация для заказа
Партномер Описание
PPHD-19-24-8P8C-C5e-SH-110D Патч-панель высокой плотности 19", 0.5U, 24 порта RJ-45, категория 5e, Dual IDC, экранированная
PPHD-19-48-8P8C-C5e-SH-110D Патч-панель высокой плотности 19", 1U, 48 портов RJ-45, категория 5e, Dual IDC, экранированная
