Неэкранированные

19-дюймовые патч-панели RJ–45, категория 5е

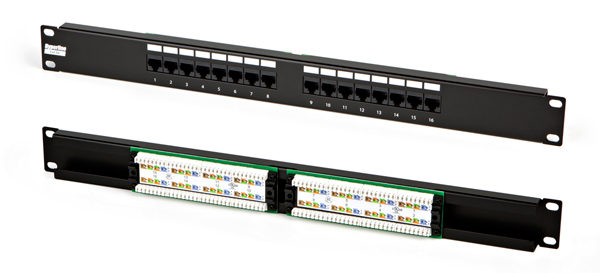

PP2-19-16-8P8C-C5e-110D
Патч-панель 19", 16 портов RJ–45, категория 5e
Чертеж патч-панели


PP2-19-24-8P8C-C5e-110D
Патч-панель 19", 24 порта RJ–45, категория 5e
Чертеж патч-панели


PP2-19-32-8P8C-C5e-110D
Патч-панель 19", 32 порта RJ–45, категория 5e
Чертеж патч-панели


PP2-19-48-8P8C-C5e-110D
Патч-панель 19", 48 портов RJ–45, категория 5e
Чертеж патч-панели



  • Стандартный размер 19" для монтажа в стойки и шкафы
  • Имеет сeртификат 3P Cat. 5e, горизонтальный тип заделки
  • Позволяет подключать одножильный кабель диаметром 22-26 AWG
  • Высота: 1U (12, 16 и 24 порта), 2U (32 и 48 портов)

Неэкранированные
  • Соответствует ANSI/TIA/EIA-568-B.2 Category 5e
  • Цветовая кодировка проводников в соответствии с T568B и T568A
  • Цифровая маркировка портов с лицевой стороны панели
  • Площадки для дополнительной маркировки
  • Цветовая и цифровая маркировка контактов с задней стороны панели
  • Наилучшее соединение при использовании патч-кордов Hyperline
  • Для заделки кабеля применяется ударный инструмент 110 типа
  • Соответствует ANSI/TIA/EIA-568-B.2 Category 5e
  • Соответствует TIA/EIA TSB-40
  • Соответствует ISO/IEC Generic Cabling Standard 11801
  • Соответствует CENELEC Generic Cabling Standard EN50173

Материалы

  • Корпус: ABS 94V-0
  • IDC: PC UL94V-0
  • PCB: FR-4 толщина 1.6 мм, 2 слоя
  • PCB разъем: стекловолокно PBT UL94V-0 толщиной 0.35 мм, напыление контактов - фосфористая бронза с позолотой
  • Металлический корпус: толщина металла 1.6 мм

Электрические характеристики

  • В соответствии с UL 1863
  • Сила тока: 1.5 А максимум
  • Напряжение: 150 В
  • Контактное сопротивление: 20 мOм
  • Сопротивление изоляции: 500 МОм
  • Напряжение диэлектрика: 1000 В переменный ток RMS, 60Гц/1мин
  • Патч-панель Hyperline
  • Пластиковые стяжки для кабеля
Информация для заказа
Партномер Описание
PP2-19-16-8P8C-C5e-110D Патч-панель 19", 16 портов RJ-45, категория 5e, dual IDC
PP2-19-24-8P8C-C5e-110D Патч-панель 19", 24 порта RJ-45, категория 5e, dual IDC
PP2-19-32-8P8C-C5e-110D Патч-панель 19", 32 порта RJ-45, категория 5e, dual IDC
PP2-19-48-8P8C-C5e-110D Патч-панель 19", 48 портов RJ-45, категория 5e, dual IDC
