Категория 5е

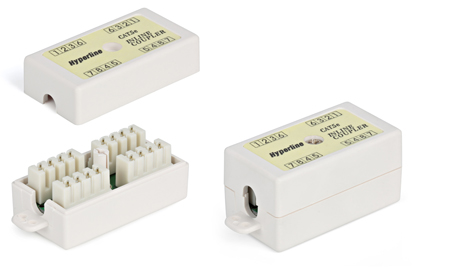

Проходной адаптер RJ-45, категория 5e, IDC

CA-IDC-C5e-WH
Проходной адаптер RJ-45, категория 5e, IDC
Чертеж

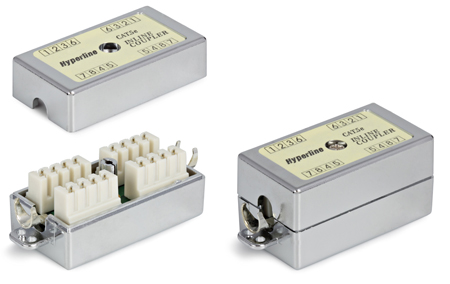

Проходной адаптер RJ-45, категория 5e, полный экран

CA-IDC-C5e-SH-F-WH
Проходной адаптер RJ-45, категория 5e, полный экран
Чертеж

Категория 5е
Партномер
CA-IDC-C5e-WH CA-IDC-C5e-SH-F-WH
Категория кабельной системы 5e (класс D)
Защита от электромагнитных помех экранирование корпуса адаптера
Диаметр подключаемых проводников 0,40–0,64 мм (26–22 AWG)
Количество пар проводников 4 пары
Входной порт IDC-коннектор
Выходной порт IDC-коннектор
Габаритные размеры 48,0 х 25,8 х 24,7 мм
Цвет корпуса белый (WH) белый (WH), никелированный
Материалы Корпус адаптера АБС-пластик (ABS, UL 94 V-0)
Экранирование корпуса никелированное покрытие
Корпус IDC-модуля АБС-пластик (ABS, UL 94 V-0)
IDC-контакты фосфористая бронза с покрытием сплавом олова
Печатная плата (PCB) стеклотекстолит (FR-4, UL 94 V-0)
Электрические характеристики Максимальный ток (при 20 °С) 1,5 А
Ном. рабочее напряжение 48 В
Проходное сопротивление 0,1 Ом, не более
Контактное сопротивление 20 мОм, не более
Сопротивление изоляции 500 МОм, не менее
Испытательное напряжение 1000 В/ 60 Гц/ 1 мин
Эксплуатационные характеристики Температура эксплуатации -40...+70 °C
Относительная влажность 93% (без конденсации), не более
Ресурс подключений (износ) 250 циклов, не менее
Информация для заказа
Партномер Описание
CA-IDC-C5e-WH Проходной адаптер (coupler), Dual IDC, категория 5e, 4 пары
CA-IDC-C5e-SH-F-WH Проходной адаптер (coupler), Dual IDC, категория 5e, 4 пары, экранированный
