Каталог
Каталог
Проходные и переходные коннекторы BNC

Проходные и переходные коннекторы (переходники) BNC


AD-BNC-F-BNC-F
I-коннектор BNC - BNC, мама - мама (female - female)
Чертеж


AD-BNC-M-BNC-M
I-коннектор BNC - BNC, папа - папа (male - male)
Чертеж

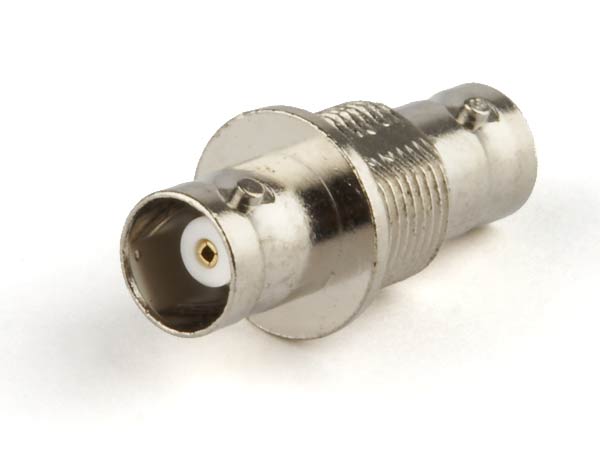

ADB-BNC-F-BNC-F
I-коннектор BNC - BNC, мама - мама (female - female), с гайкой для установки в патч-панель
Чертеж


TAD-BNC-M-2BNC-F
T-коннектор BNC - BNC - BNC, папа: мама - мама (male: female - female)
Чертеж


TAD-BNC-F-2BNC-F
Т-коннектор BNC - BNC - BNC, мама: мама - мама (female: female - female)
Чертеж

Материалы:

  • Корпус: никелированный цинк
  • Центральный контакт: латунь с напылением золотом
  • Изолятор: делрин
  • Пружина: никелированная сталь
  • Кольцевая прокладка: никелированная сталь
  • Уплотнитель: резина
Проходные и переходные коннекторы BNC

Соединение BNC—F-тип


AD-BNC-F-FT-M
Переходник BNC(мама)—F-тип(папа)
Чертеж

AD-BNC-M-FT-F
Переходник BNC(папа)—F-тип(мама)
Чертеж

Материалы

  AD-BNC-F-FT-M AD-BNC-M-FT-F
Корпус никелированный цинк
Центральный контакт никелированная латунь латунь с напылением золотом
Изолятор полиоксиметилен делрин
Пружина - никелированная сталь
Кольцевая прокладка - никелированная сталь
Уплотнитель - резина
Гайка - резина

Соединение BNC—N-серия


AD-BNC-F-NS-M
Переходник BNC(мама)—N-серия(папа)
Чертеж

Материалы

  • Корпус: никелированная латунь
  • Центральный контакт: латунь с напылением золотом
  • Изолятор: делрин
  • Кольцевая прокладка: никелированная сталь
  • Уплотнитель: резина

Соединение BNC—RCA


AD-BNC-F-RCA-M
Переходник BNC(мама)—RCA(папа)
Чертеж

AD-BNC-M-RCA-F
Переходник BNC(папа)—RCA(мама)
Чертеж

Материалы

  AD-BNC-F-RCA-M AD-BNC-M-RCA-F
Корпус никелированный цинк
Центральный контакт никелированный цинк
Изолятор делрин полиоксиметилен
Пружина - марганцевая сталь (65Mn)
Кольцевая прокладка - никелированная сталь
Уплотнитель - пластик

Соединение BNC—SMA


AD-BNC-F-SMA-M
Переходник BNC(мама)—SMA(папа)
Чертеж

Материалы

  • Корпус: никелированная латунь
  • Центральный контакт: латунь с напылением золотом
  • Изолятор: тефлон (политетрафторэтилен)
  • Стопорное кольцо: никелированная сталь
  • Пресс-шайба: нержавеющая сталь
  • Уплотнитель: силиконовая резина

Соединение BNC—TNC


AD-BNC-F-TNC-F
Переходник BNC(мама)—TNC(мама)
Чертеж

Материалы

  • Корпус: никелированная латунь
  • Центральный контакт: латунь с напылением золотом
  • Изолятор: пластик
  • Кольцевая прокладка: никелированная сталь
  • Уплотнитель: пластик

Соединение BNC—UHF


AD-BNC-F-UHF-F
Переходник BNC(мама)—UHF(мама)
Чертеж

Материалы

  • Корпус: никелированная латунь
  • Центральный контакт: латунь с напылением золотом
  • Изолятор: пластик
  • Уплотнитель: пластик

Электрические характеристики

  • Сопротивление центрального контакта: 20 мОм
  • Сопротивление внешнего контакта: 5 мОм
  • Сопротивление изоляции: 5 МОм
  • Электр. прочность диэлектрика: 1500 В ~/ 60 Гц/ 1мин.

Эксплуатационные характеристики

  • Количество подключений: ≥ 500 циклов
  • Относительная влажность: ≤ 95%
  • Температура эксплуатации: –55°C – +85°C
Информация для заказа
Партномер Описание
  Соединение BNC—BNC
AD-BNC-F-BNC-F I-коннектор BNC - BNC, мама - мама (female - female)
ADB-BNC-F-BNC-F I-коннектор BNC - BNC, мама - мама (female - female), с гайкой для установки в патч-панель
AD-BNC-M-BNC-M I-коннектор BNC - BNC, папа - папа (male - male)
AD-BNC-M-BNC-F I-коннектор BNC - BNC, папа-мама (male - female)
TAD-BNC-M-2BNC-F T-коннектор BNC - BNC - BNC, папа: мама - мама (male: female - female)
TAD-BNC-F-2BNC-F Т-коннектор BNC - BNC - BNC, мама: мама - мама (female: female - female)
  Соединение BNC—F
AD-BNC-F-FT-M Переходник BNC (мама) - F типа (папа)
AD-BNC-M-FT-F Переходник BNC (папа) - F типа (мама)
  Соединение BNC—N
AD-BNC-F-NS-M Переходник BNC (мама) - N серия (папа)
  Соединение BNC—RCA
AD-BNC-F-RCA-M Переходник BNC (мама) - RCA (папа)
AD-BNC-M-RCA-F Переходник BNC (папа) - RCA (мама)
  Соединение BNC—SMA
AD-BNC-F-SMA-M Переходник BNC (мама) - SMA (папа)
  Соединение BNC—TNC
AD-BNC-F-TNC-F Переходник BNC (мама) - TNC (мама)
  Соединение BNC—UHF
AD-BNC-F-UHF-F Переходник BNC (мама) - UHF (мама)
