Разъемы BNC под пайку

Разъемы BNC под пайку (SLD)


CON-BNC-M-RG58-SLD
Разъем BNC для кабеля RG-6, папа, под пайку
Чертеж


CON-BNC-M-RG59-SLD
Разъем BNC для кабеля RG-59, папа, под пайку
Чертеж


CON-BNC-M-RG6-SLD
Разъем BNC для кабеля RG-6, папа, под пайку
Чертеж

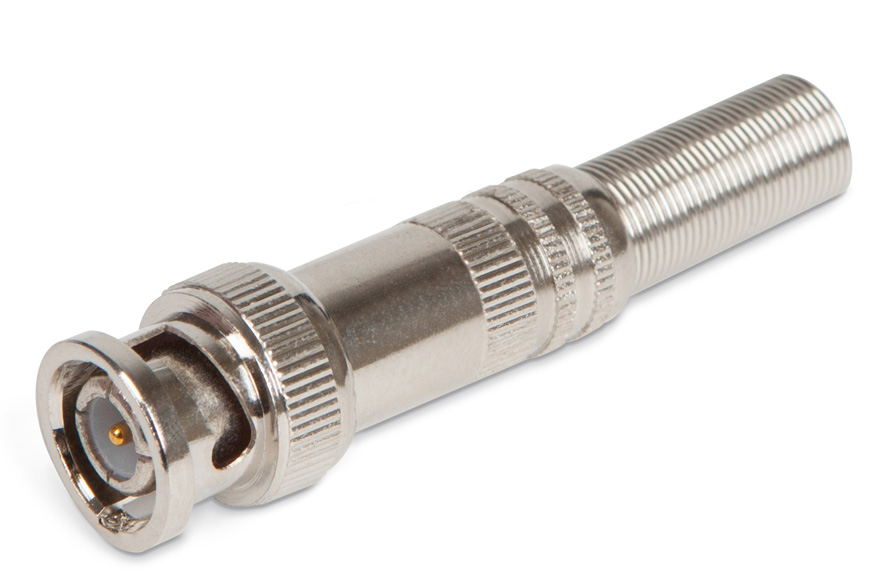

CON-BNC-M-RG59/RG6-FSD
Разъем BNC для кабеля RG-59, RG-6, папа, под пайку, с пружиной
Чертеж

Разъемы BNC под пайку

Материалы

  • Корпус: никелированный цинк
  • Внешний контакт: никелированный цинк
  • Центральный контакт: латунь с напылением золотом
  • Кольцевая прокладка: никелированная сталь
  • Изолятор: пластик
  • Пружина: сталь
  • Уплотнитель: резина

Электрические характеристики

  • Сопротивление центрального контакта: 20 мОм
  • Сопротивление внешнего контакта: 5 мОм
  • Сопротивление изоляции: 5 МОм
  • Электрическая прочность: 1500 В ∼/ 60 Гц/ 1мин.

Эксплуатационные характеристики

  • Количество подключений: ≥ 500 циклов
  • Относительная влажность: ≤ 95%
  • Температура эксплуатации: –55°C – +85°C
Информация для заказа
Партномер Описание
CON-BNC-M-RG6-SLD Разъем BNC для кабеля RG-6, папа, под пайку
CON-BNC-M-RG58-SLD Разъем BNC для кабеля RG-58, папа, под пайку
CON-BNC-M-RG59-SLD Разъем BNC для кабеля RG-59, папа, под пайку
CON-BNC-M-RG59/RG6-FSD Разъем BNC для кабеля RG-59, RG-6, папа, под пайку (полн), с пружиной
