RJ-45 кат. 5, 3 под одножильный кабель (solid)

Разъемы RJ-45 под одножильный кабель (solid), категории 3, 5

Снято с производства. Архив.

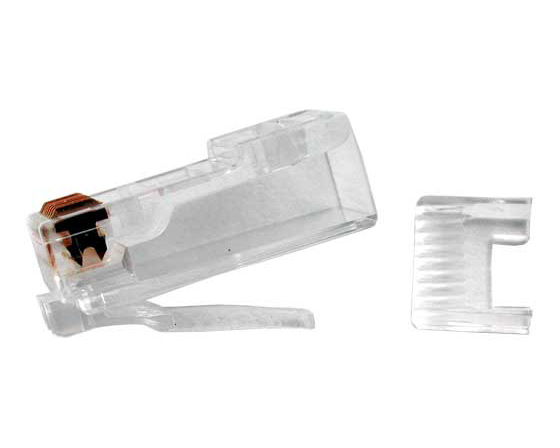

PLUG-8P8C-SV-C5
Чертеж
Разъем RJ-45 (8P8C) под витую пару, категория 5, solid, со вставкой

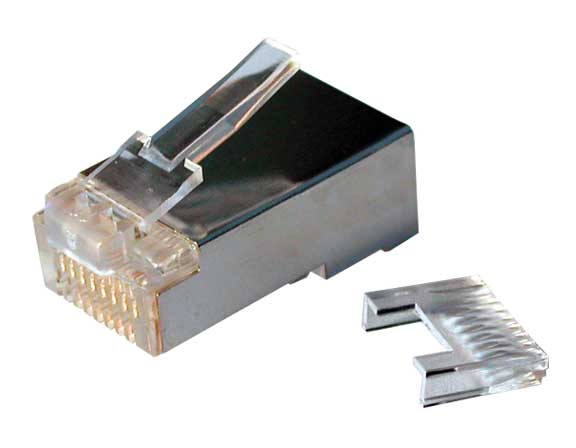

PLUG-8P8C-SV-C5-SH
Чертеж
Разъем RJ-45 (8P8C) под витую пару, категория 5, solid, со вставкой, экранированный

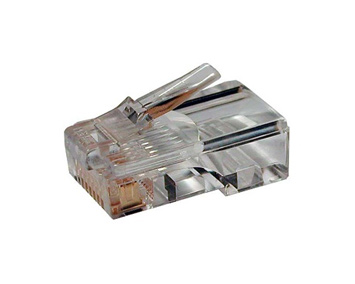

PLUG-8P8C-U-C3
Чертеж
Разъем RJ-45 (8P8C) под витую пару, категория 3, универсальный (для одножильного и многожильного кабеля)

Партномер PLUG-8P8C-SV-C5 PLUG-8P8C-SV-C5-SH PLUG-8P8C-U-C3
Категория 5 5 3
Тип разъема RJ-45 (8P8C)
Защита от электромагнитных помех полное экранирование
Подключаемый кабель и проводники круглый кабель, однопроволочные жилы круглый кабель, одно-/ многопроволочные жилы
Допустимый диаметр жил по изоляции 0,96-1,02 мм
Диаметр подключаемых проводников 0,40-0,51 мм (26-24 AWG)
Направляющий элемент (вставка) со вставкой со вставкой без вставки
Соответствие стандартам ANSI/TIA/EIA-568-C.2, ISO/IEC 11801:2010, UL 1863
Поддержка питания в сети Ethernet по стандарту PoE/ PoE+/ UPoE


Цветовая схема расклaдки проводников

RJ-45 кат. 5, 3 под одножильный кабель (solid)
Партномер PLUG-8P8C-SV-C5 PLUG-8P8C-SV-C5-SH PLUG-8P8C-U-C3
Категория 5 5 3
Тип разъема RJ-45 (8P8C)
Защита от электромагнитных помех полное экранирование
Подключаемый кабель и проводники круглый кабель, однопроволочные жилы круглый кабель, одно-/ многопроволочные жилы
Допустимый диаметр жил по изоляции 0,96-1,02 мм
Диаметр подключаемых проводников 0,40-0,51 мм (26-24 AWG)
Направляющий элемент (вставка) со вставкой со вставкой без вставки
Соответствие стандартам ANSI/TIA/EIA-568-C.2, ISO/IEC 11801:2010, UL 1863
Поддержка питания в сети Ethernet по стандарту PoE/ PoE+/ UPoE
Материалы Корпус разъема поликарбонат (PC, UL 94V-2)
Экранирование корпуса латунь c никелированием
Пружинные контакты RJ-45 фосфористая бронза с напылением золотом 1,27 мкм (50 μ") поверх 2,54 мкм никелировки фосф. бронза с напылением золотом 0,152 мкм (6 μ") поверх никелировки
Контакты ножей (blades) сплав меди сплав меди
Электрические
характеристики
Максимальный ток (при 20°С) 1,5 А 2 А
Ном. рабочее напряжение ~48 В
Контактное сопротивление ≤ 20 мОм ≤ 20 мОм
Сопротивление изоляции ≥ 500 МОм ≥ 100 МОм
Испытательное напряжение ~1000 В / 1 мин. (60 Гц) ~1000 В / 1 мин. (60 Гц)
Относительная влажность (рекоменд.) 40-70% (без конденсации)
Температура эксплуатации -10°C ... +60°C
Усилие удержания разъема 89 Н/1 мин.
Ресурс подключений ≥ 200 циклов
Информация для заказа
Партномер Описание
PLUG-8P8C-SV-C5 Разъем RJ-45 (8P8C) под витую пару, категория 5, solid, со вставкой – Снято с производства. Архив.
PLUG-8P8C-SV-C5-SH Разъем RJ-45 (8P8C) под витую пару, категория 5, solid, со вставкой, экранированный
PLUG-8P8C-U-C3 Разъем RJ-45 (8P8C) под витую пару, категория 3, универсальный (для одножильного и многожильного кабеля)
