Крепление на DIN-рейку для модулей Keystone Jack

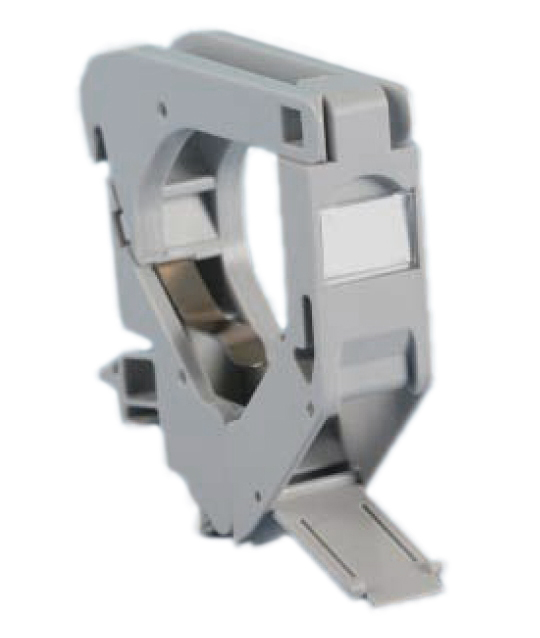

FP-IE-DIN-KJ-1-GY
Чертеж

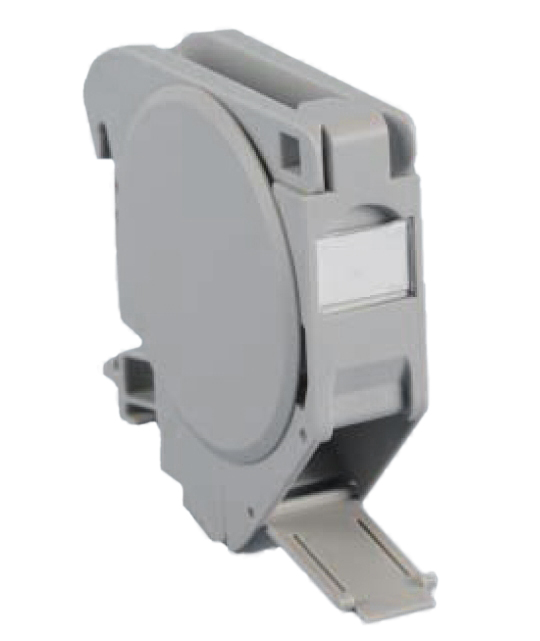

FP-IE-DIN-KJ-1A-GY
Чертеж

Крепление фиксируется на стандартной DIN-рейке TH35 (35 мм) и позволяет организовать защищенные соединения на основе обычных модулей Keystone Jack в промышленной среде. В корпус крепления устанавливается один модуль Keystone Jack шириной до 17 мм. При размещении нескольких креплений в ряд используют торцевые защитные крышки. Соответственно, для заказа доступны крепления с крышками и без крышек. Корпус и пылезащитная шторка обеспечивают базовый уровень защиты IP20. Для выравнивания потенциалов в случае установки экранированных модулей Keystone Jack внутри корпуса предусмотрен подпружиненный заземляющий контакт.


Рекомендации по монтажу


Идеально для промышленных сетей Простое снятие крепления с DIN-рейки
Рекомендация: при размещении
креплений в ряд используют только 2
торцевые защитные крышки (A и B).
Для снятия с DIN-рейки подцепите
выступающий нижний край корпуса
крепления плоской отверткой



Пример монтажа модулей Keystone Jack c креплением на DIN-рейку






1.





2.





3.





4.





5.





6.



Крепление на DIN-рейку для модулей Keystone Jack
  • Устанавливается на стандартную DIN-рейку TH35 (35 мм)
  • Идеально для защиты соединений в промышленной среде
  • Подходит для модулей Keystone Jack шириной до 17 мм
  • Заземляющий контакт, площадка для маркировки
  • Пылезащитная шторка (степень защиты IP20)

Материалы

  • Корпус: ударопрочный термопластик серого цвета, UL 94V-0
  • Заземляющий контакт: сплав меди

Эксплуатационные характеристики

  • Температура хранения: –40°C – +70°C
  • Температура эксплуатации: –10°C – +60°C
  • Относительная влажность: ≤ 93% (без конденсации)

Партномер Монтажные размеры Боковые крышки Цвет корпуса
Глубина Высота Ширина
FP-IE-DIN-KJ-1-GY 67,5 мм 70,5 мм 18 мм серый
FP-IE-DIN-KJ-1A-GY 67,5 мм 70,5 мм 21 мм 2 шт. серый
Информация для заказа
Партномер Описание
FP-IE-DIN-KJ-1-GY Крепление для Keystone Jack на DIN-рейку в распределительные щиты для промышленных решений, без боковых крышек, ширина 18 мм
FP-IE-DIN-KJ-1A-GY Крепление для Keystone Jack на DIN-рейку в распределительные щиты для промышленных решений, с 2-мя боковыми крышками, ширина 21 мм
