Промышленные разъемы RJ-45 (8P8C), IP67, категория 5e

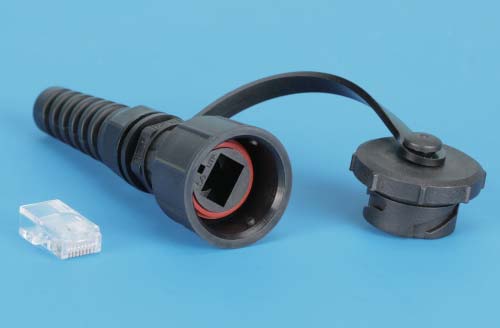

PLUG-IE-8P8C-P-C5E
Неэкранированный разъем (U)
Чертеж


PLUG-IE-8P8C-P-C5E-SH
Экранированный разъем (SH)
Чертеж

Данные промышленные разъемы представляют собой коммутационные разъемы (вилки) RJ-45 категории 5e, заключенные в специальные защитные корпусы из промышленного термопластика. Байонетная конструкция гарантирует соединениям защиту IP67 даже при сильной вибрации. При отключении разъема отверстие порта закрывается защитной крышкой. Идеальное решение для условий высокой влажности и агрессивной промышленной среды. Доступны в неэкранированной (U) и экранированной (SH) версиях исполнения.

Категория 5e
  • Корпус из термопластика с байонетным замком и защитной крышкой
  • Неэкранированная (U) и экранированная (SH) версии исполнения
  • Гибкий хвостовик защищает кабель от чрезмерного изгиба
  • Защита класса IP67
  • Соответствует стандартам ANSI/TIA/EIA-568-B.2-1, ISO/IEC 11801 для категории 5e
  • Соответствует стандарту IEC 60529 (степень защиты IP67)
  • Стандарт пожарной безопасности UL 1863

Материалы

  • Защитный корпус: ударопрочный термопластик, UL 94V-0
  • Корпус RJ-45-IE/U (неэкранированный): поликарбонат (PC, UL 94V-0)
  • Корпус RJ-45-IE/SH (экранированный): поликарбонат (PC, UL 94V-0)/ латунь с никелированием 2,54 мкм
  • Контакты разъема: фосфор-бронза с напылением золотом 1,27 мкм (50µ") поверх 2,54 мкм никелировки
  • Контакты ножей: сплав меди

Электрические характеристики

  • Максимальный ток (при 20°С): 1,8 А
  • Ном. рабочее напряжение: 48 В
  • Электрическая прочность диэлектрика: 1000 В/1 мин.
  • Сопротивление изоляции: ≥ 500 МОм
  • Контактное сопротивление: ≤ 20 мОм

Эксплуатационные характеристики

  • Диаметр подключаемых проводников: 0,64 – 0,51 мм (22 – 24 AWG)
  • Температура эксплуатации: –25°C – +70°C
  • Относительная влажность: ≤ 95% (без конденсата)
  • Количество подключений*: ≥ 750 циклов
  • Усилие удержания разъема: 50 Н/1 мин.
  • Степень защиты: IP67

____________
*) Гарантированное число циклов коммутации, в течение которых изменение характеристик не превысит регламентных значений
Информация для заказа
Партномер Описание
PLUG-IE-8P8C-P-C5 Промышленный разъем RJ-45 (8P8C) под витую пару, IP67, категория 5e, с защитной крышкой
PLUG-IE-8P8C-P-C5-SH Промышленный разъем RJ-45 (8P8C) под витую пару, IP67, категория 5e, с защитной крышкой, экранированный (SH)
