Функции защиты
Функции защиты

Код: R
Наименование: AUEC-M30
Значение параметра: согласно спецификации




Эксплуатационные характеристики AUEC-M30 Значение параметра
Номинальное напряжение, Un 250В, 50/60Гц
Номинальный ток нагрузки, Ir 16A
Максимальная мощностьmax 4000Вт
Максимальное длительно допустимое рабочее напряжение 320В
Предельно допустимое напряжение, Ur <1000В
Номинальный разрядный ток, In (8/20 µс) 10KA
Класс напряжения сети <1000В
Время отсечки, tA <25нс
PРежим защиты, Mp Ф-Н Ф-З Н-З (L-N L-PE N-PE)

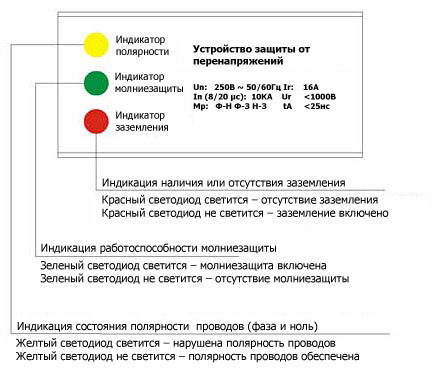

Индикатор полярности Светодиод желтого цвета
Индикатор молниезащиты Светодиод зеленого цвета
Индикатор заземления Светодиод красного цвета
Помехозащита Высокоэффективная
Сопротивление изоляции >100МОм
Рейтинг горючести UL94 класс V-0
Рабочая температура от -40°C до +70°C
Относительная влажность ≤95%


Ограничитель перенапряжений (сменный модуль) AUEC A20-C2

Код: F
Наименование: AUEC A20-C2
Значение параметра: согласно спецификации



Ограничитель перенапряжений (сменный модуль) AUEC A20-C2*

Код: F
Наименование: AUEC A20-C2*
Значение параметра: согласно спецификации

Ограничитель перенапряжений (сменный модуль) AUEC A20-C2*. Внешний вид при установке в блок розеток

← Внешний вид модуля
AUEC A20-C2* при установке
в блок розеток (БРП/PDU)



Технические характеристики AUEC A20-C2 AUEC  A20-C2*
Номинальное напряжение 250 В 50/60Гц
Максимальное длительно допустимое рабочее напряжение 385 В
Категория защиты по перенапряжению Категория I (1ЕС 664А), до 1,5 кВ
Номинальный импульсный разрядный ток (8/20 мкс)
10 KA
Остаточное действующее напряжение (8/20 мкс) < 1000 В
Время отсечки < 25 нс
Режим защиты Ф/Н-З (L/N-PE)
Индикатор работоспособности Нет Есть
Сопротивление изоляции > 10 ГОм
Рабочая температура от -40°C до +80°C
Относительная влажность ≤95%
Размеры корпуса модуля 37,1 х 31,2 х 22,2 мм

Ограничитель перенапряжений (сменный модуль)

Защита от перенапряжений обеспечивает отвод импульсов перенапряжения в линию заземления.


Класс защиты по перенапряжению
Данный ограничитель перенапряжений соответствует требованиям класса D по стандарту DIN VDE 0675-6.

Импульсный ток при срабатывании
Устройства, соответствующие требованиям раздела 6 стандарта DIN VDE 0675, должны выдерживать максимальный импульсный ток Isn =1,5 кА (при длительности импульса 8/20 мкс). Данный ограничитель перенапряжений выдерживает нагрузку импульсным током до 10 кА, что более чем в шесть раз превышает требования к уровню защиты, предусмотренные стандартом.

Методы защиты оборудования и подключение
Между проводниками Ф/Н (L/N) – защита от импульсных перенапряжений.
Между проводниками Ф/З (L/E) и Н/З (L/E) – защита от дифференциальных перенапряжений.

Схема защиты
Принципиальная схема работы ограничителя перенапряжений (на примере модуля AUEC A20-C2*).


Ограничитель перенапряжений (сменный модуль) AUEC A20-C2*. Cхема.


Предупреждение по использованию устройства
Запрещается вносить какие-либо изменения в конструкцию изделия, в том числе запрещается нарушать схему его подключения, а также самостоятельное использование модуля (без блока розеток) или совместно с другими, не предназначенными для этого устройствами.

Код: А
Наименование: MB3306
Значение параметра: согласно спецификации


Эксплуатационные характеристики MB3306 MB3307
Максимальный ток 16A/32A (переменный ток) 3x16A/32A (переменный ток)
Предел измерений 16A/32A (переменный ток) 16A/32A (переменный ток)
Точность измерений ±1,0%
Шаг измерений 200мА
Частота 50-60Гц
Количество знаков на дисплее 2
Дисплей Светодиоды красного цвета
Сигнализация о перегрузке Мигающий сигнал светодиодов Мигающий сигнал светодиодов Л1, Л2, Л3 (L1, L2, L3)
Питание 125/250В (переменный ток) 3-х фазная сеть

Код: T
Наименование: AUEC-M01
Значение параметра: согласно спецификации

Код: N
Наименование: AUEC-M03
Значение параметра: согласно спецификации


Эксплуатационные характеристики AUEC-M01 AUEC-M03
Номинальное напряжение 180В
Номинальный разрядный ток (8/20 µс) 5KA 5KA
Класс напряжения сети (10/700 µс) <400В <30В
Время отсечки <10нс <10нс
Скорость передачи данных, бит/с >10M >10M
Вносимые потери, дБ <0.5дБ <0.5дБ
Защита кабеля 3,4 1,2,3,6
Применяемые разъемы RJ11 RJ45
