MS-339

Блок мониторинга, 1 порт CAN, подключение до 30 датчиков и 12 «сухих контактов», 2 сигнализаций на 12 В, 3 релейных устройств

Данное устройство применяется для удаленного мониторинга объектов с возможностью управления электропитанием. Позволяет контролировать температуру, влажность, напряжение питания, задымленность, воздушный поток и состояние дверей внутри серверных шкафов и помещений небольшого размера. Имеется встроенный датчик температуры, 1 порт CAN для подключения цифровых датчиков и модулей расширения. Возможно подключение до 30 датчиков и до 12 сухих контактов, 2 сигнализаций на 12 В, SD-карты или USB-накопителя, GSM-модема, USB-камеры и 2 реле на 230 В (10 А). Имеет встроенные серверы и агенты HTTP, HTTPS, SNMP v1, 2c, 3, SMTP, Radius, Syslog, FTP, DHCP, Watchdog.


Порты для аналоговых датчиков

Порты для аналоговых датчиков
Датчики подключаются к любому аналоговому порту А1... A8. Определение типа датчика и подключение происходит автоматически.

Датчик температуры

Датчик температуры
На плате блока мониторинга MS-335 установлен датчик температуры, с выводом на переднюю панель устройства. Точность измерения +/- 1°C.

Выходные порты 12 В для аварийных сигнализаторов

Выходные порты 12 В для аварийных сигнализаторов
Имеется два выхода 12 В, 0,25A. Пример: Блок мониторинга позволяет подключать два типа аварийных сигнализаторов (световой или звуковой), управляемых встроенным электронным реле.

Порт CAN для датчиков и модулей расширения

Порт CAN для датчиков и модулей расширения
Подключение устройств CAN на общую шину позволяет собрать данные с датчиков на удаленных объектах и передать их в сеть.

Модуль расширения: Плата 1-Wire

Входы сухих контактов
Блок мониторинга оснащен четырьмя сухими контактами, которые можно использовать совместно с другими контактами, например, для контроля состояния дверей и окон, подключения автоматических выключателей и т.д.

Слот для подключения SD-карты

Слот для подключения SD-карты
Для записи рабочей информации (журналы, данные датчиков, настройки элементов) в блоке мониторинга используется карта памяти формата SD.


GSM-модем

Модуль расширения: GSM модем
Имеется возможность установить GSM- или USB-модем. GSM-модем VMS-700 монтируется и подключается внутри основного блока. Используется для отправки уведомлений и приема команд по SMS.

IP-камеры

IP-камеры
В интерфейс системы можно добавить до четырех IP-камер, что позволяет просматривать кадры с камер наблюдения удаленно.

USB-камера

USB-камера
Одна USB-камера (UVC Linux камеры с поддержкой MPEG) может быть подключена к порту «HS USB». Больше USB устройств можно подключить при помощи USB-разветвителя (хаба).

USB-накопитель

USB-накопитель
Для записи рабочей информации можно подключить USB-накопитель, используя вход «HS USB». Накопитель необходим для сохранения журналов событий системы. Больше количество USB-устройств можно подключить при помощи USB-разветвителя (хаба).

Резервное питание

Резервное питание

Заземление корпуса

Заземление корпуса
Для снижения влияния внешних электромагнитных помех корпус устройства подключается к заземлению.

Соединение по сети LAN

Соединение по сети LAN
Порт Ethernet 10/100 Base-T обеспечивает подключение блока мониторинга к локальной компьютерной сети.

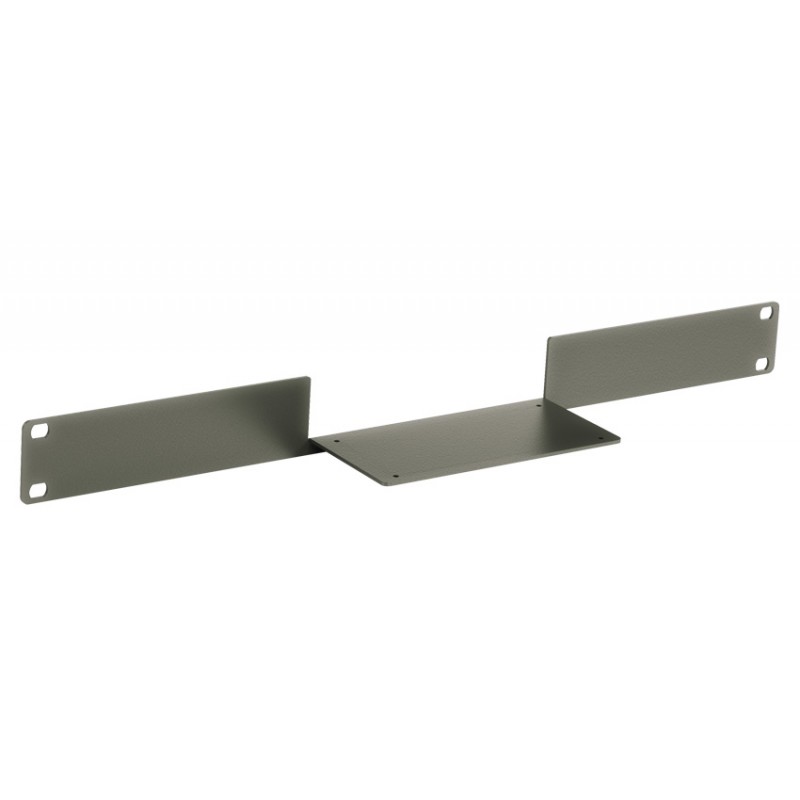

Аксессуары: VMS-1020 / Держатель 19 дюймов для монтажа в стойку, 1U

Аксессуары: VMS-1020 / Аксессуары: VMS-1020 / Держатель 19" для монтажа в стойку, 1U
Держатель для системы мониторинга MS-335 для монтажа в 19-дюймовый конструктив.

Доступно множество датчиков
Поддержка до 100 типов различных опциональных plug-and-play датчиков для мониторинга и управления условиями внешней рабочей среды.

Масштабируемость
Количество датчиков и дополнительных устройств, подключаемых к одному главному устройству, можно увеличивать при помощи встраиваемых модулей, блоков расширения, датчиков портов CAN и соединяемых шлейфом аналоговых датчиков.

Встроенный Web/Mobile интерфейс
Возможен мониторинг в реальном времени данных от всех подключенных датчиков, информации о состоянии оборудования в серверной стойке обеспечивается удобным пользовательским интерфейсом. Настройка параметров, просмотр состояния датчиков в каждый момент времени, установка аварийных сигналов и уведомлений производится удаленно из любой точки сети.


MS-339
  • Отправка сообщений об аварийных режимах через email, SMS/MMS, SNMP
  • Отправка сообщений об аварийных режимах через email, SMS/MMS, SNMP
  • Подключается к системам управления сетью через SNMP v.1 и Encrypted SNMP v.3
  • Операционная система Linux обеспечивает максимальную стабильность и гибкость
  • Встроенный веб-сервер работает с датчиками и видеокамерами в реальном времени
  • Интерфейс для ПК, смартфонов и планшетов; бесплатные обновления и утилиты
  • Возможно подключение до 30 датчиков и до 12 сухих контактов
  • С помощью модулей CAN можно подключить до 128 датчиков
  • Совместимость с датчиками разных производителей
Габаритные размеры 180х35х80 мм (ШхВхГ)
Вес 0,7 кг
Входные порты 4 сухих контакта (IN)
8 аналоговых портов (RJ-12)
HS USB (для веб-камеры)
Эксплуатационные характеристики Температура: -10°C – +80°C
Относительная влажность: 5-80% (без конденсации)
Входное электропитание 12 В пост. тока, 1 A
Сетевой интерфейс Ethernet 100 Mбит/с
1 порт CAN
Выходное напряжение 2х12 В (для подключения аварийных сигнализаторов)
Варианты монтажа Настольный
Настенный
19" (держатель 19" VMS-1020 заказывается отдельно)
Потребляемая мощность 6 Вт
Индикация состояния Светодиод индикации питания / подключения к сети
Светодиод подключения шины CAN
Светодиод индикации ошибок
Светодиоды контролируемых выходов 12 В
Комплектующие Процессор: ARM 926EJ / 300 МГц / ОЗУ 64 Мб. ОС: Linux 2.6
Расстояние мониторинга 150 м (макс.)
Информация для заказа
Партномер Описание
MS-339 Блок мониторинга, 1 порт CAN, подключение до 30 датчиков и 12 «сухих контактов», 2 сигнализаций на 12 В, 3 релейных устройств
