Контролируемые и управляемые MPDU

(серии MPDU-A, MPDU-B, MPDU-C, MPDU-D)

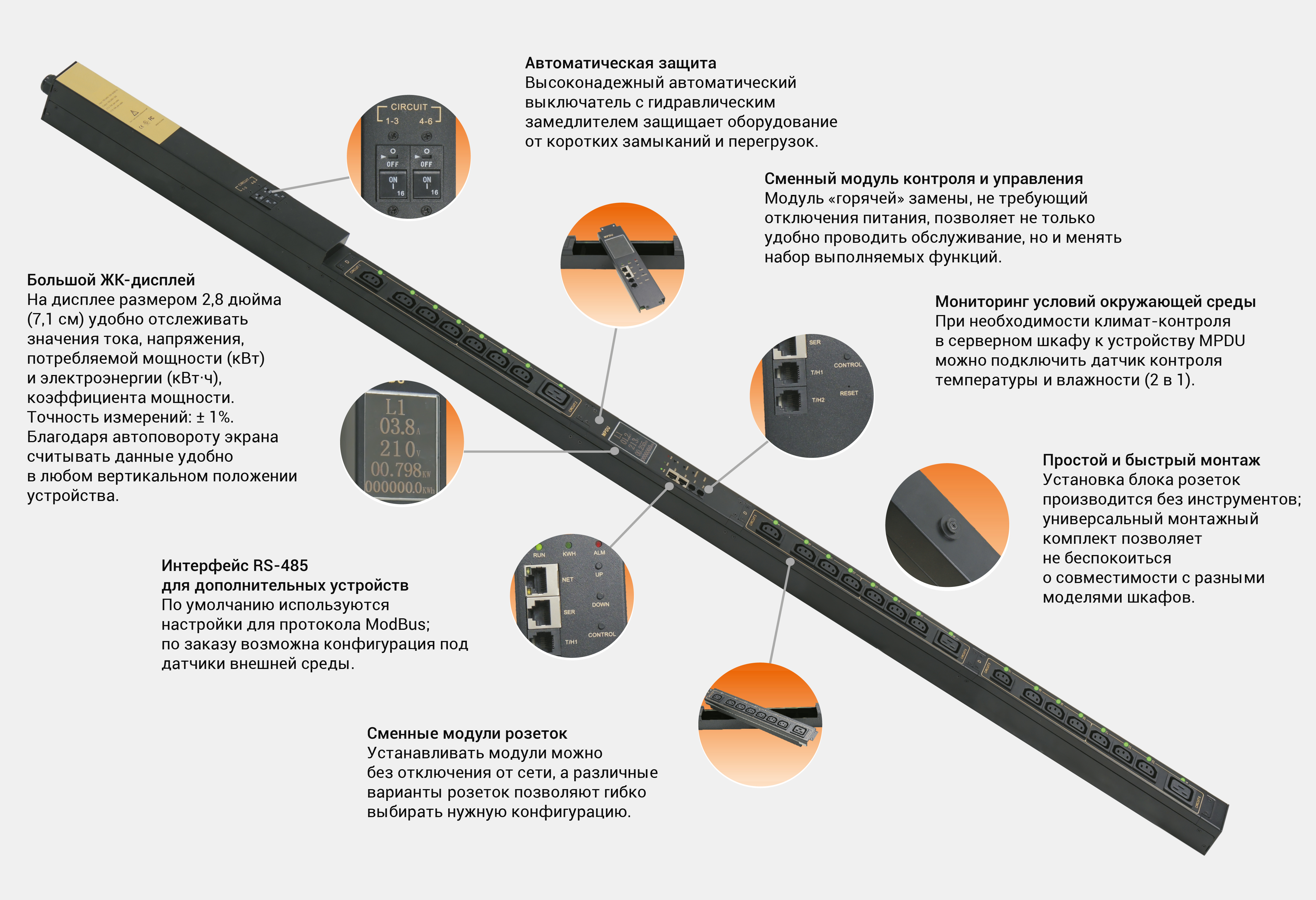

Новая линейка контролируемых и управляемых блоков распределения питания (БРП) MPDU является передовым техническим решением Hyperline по распределению электропитания в сетевых и серверных шкафах, телекоммуникационных помещениях и центрах обработки данных (ЦОД). Благодаря последней версии процессора ARM и воплощению инновационной технологии SUM (Sustainable, Upgradable, Maintainable) блоки розеток MPDU способны удовлетворять потребности в качественном распределении электропитания как современных, так и будущих поколений ЦОД.

Варианты функциональных исполнений MPDU
  • Серия A (MPDU-A) – контроль базового уровня
  • Серия B (MPDU-B) – контроль отдельных розеток
  • Серия C (MPDU-C) – управление отдельными розетками
  • Серия D (MPDU-D) – контроль и управление отдельными розетками

Все варианты функциональных исполнений MPDU выполнены в соответствии с концепцией SUM (Sustainable, Upgradable and Maintainable). Это означает, что распределение питания можно строить с учетом долгосрочных будущих потребностей в меняющейся технологической среде, а модернизация и обслуживание БРП заключаются в простой установке необходимых функциональных модулей. При этом для переустановки модулей не требуется даже отключать электропитание.

Благодаря возможности замены функциональных модулей устройство MPDU не только быстро и удобно обслуживается, но его можно еще и легко модернизировать от серии A до серии B, C или D. Кроме того, можно изменить и класс устройства электрораспределения. Так, устанавливая нужные модули, блоки розеток MPDU можно модернизировать до более продвинутых устройств RPDU.

Возможно два варианта исполнения корпуса
  • Вертикальный корпус универсального монтажа (высота 0U)
  • Горизонтальный корпус 19-дюймового размера (высота 1U, 2U)*

  • ____________________________________
    * Временно недоступно для заказа; поступление ожидается в IV квартале 2018 года.

Контролируемые и управляемые MPDU

Сравнение основных возможностей исполнений MPDU

Параметры и выполняемые операции Вариант функционального исполнения
MPDU-A MPDU-B MPDU-C MPDU-D
Контроль базовый Контроль розеток Управление розетками Контроль и управление розетками
Контроль Напряжение; ток; потребляемая мощность; коэффициент мощности; энергопотребление – на уровне устройства
Ток; потребляемая мощность; энергопотребление – на уровне отдельных розеток
Состояние вкл./откл., контроль перезагрузки для отдельных розеток
Параметры внешней среды (температура, влажность)
Управление Установка порога напряжения, тока нагрузки для отдельных розеток
Установка времени вкл./откл. или задержки вкл./откл. для отдельных розеток

Функциональные возможности исполнений MPDU

Назначение Параметры и выполняемые операции Вариант функционального исполнения
MPDU-A MPDU-B MPDU-C MPDU-D
Контроль базовый Контроль розеток Управление розетками Контроль и управление розетками
Контроль Вход Суммарный ток нагрузки (А)
Номинальное входное напряжение (В)
Потребляемая электроэнергия (кВт·ч)
Потребляемая мощность (кВт)
Коэффициент мощности
Выход Ток/энергопотребление/мощность по розеткам или группам розеток
Состояние (вкл./откл.) автоматических выключателей
Внешняя среда Температура/влажность с возможностью контроля в 2 точках
Порт RJ-45/RS-485 для подключения дополнительных устройств
Управление Выход Включение/отключение отдельных розеток или групп розеток
Активная защита от перегрузки отдельных розеток или групп розеток
Установка режимов работы Вход/Выход Установка порога суммарного тока нагрузки/напряжения
Установка порога тока нагрузки для отдельных розеток/групп розеток
Сброс счетчика энергопотребления (общего/при срабатывании защиты)
Установка порога тока для автоматических выключателей
Установка порога напряжения для отдельных розеток/групп розеток
Установка времени включения/отключения или задержки включения/отключения для отдельных розеток/групп розеток
Установка для отдельных розеток режима работы в группах розеток
Установка порога температуры и влажности
Система Быстрая установка сохраненных параметров и резервирование
Установка параметров аварийного уведомления по электронной почте
Конфигурация устройства и настройка параметров сети
Права пользователей Установка прав доступа для пользователей
Установка прав доступа к выходным розеткам
Установка разрешения на сброс счетчика энергопотребления
Аварийное отключение Условия срабатывания Превышение порога допустимого напряжения
Превышение порога суммарного тока нагрузки
Превышение порога тока автоматического выключателя
Превышение порога тока отдельной розетки или группы розеток
Способ оповещения Индикация на ЖК-дисплее устройства
Подача звукового сигнала
Подача сигнала через логический порт
Уведомление через веб-интерфейс
Отправка уведомлений по электронной почте
Отправка уведомлений с помощью (ловушек) SNMP Trap
Формат удаленного управления Веб-интерфейс с поддержкой работы в различных браузерах
Поддержка протокола SNMP (v1, v2, v3)
Поддержка протокола ModBus
Ведение журналов событий Входное напряжение, перегрузка по входному и выходному току
Значения температуры и влажности
Вход пользователей в систему и время работы
Рабочие настройки и конфигурация системы
Удаление профилей пользователей
Создание профилей пользователей
Включение, выключение и перезагрузка устройства
Экспорт сохраненных журналов событий
Общие возможности системы Сведения об операционной системе и используемых браузерах
Поддержка установленного режима работы после перезапуска
Поддержка удаленного и пакетного обновления
Сменные модули контроля и управления (NMC) с поддержкой «горячей» замены; сменные модули выходных розеток электропитания
Поддержка протоколов HTTP HTTPS TLS SSL TELNET, TCP, SNMP v1/v2/v3, IPv4, IPv6, DHCP, ARP, ICMP, UDP, DNS, SMTP, SMTPS, SNTP
Поддержка подключения нескольких модулей; централизованное управление, конфигурация рабочих групп и обновление системы

Технические характеристики

1. Электрические характеристики
Вход электропитания (IN) Ном. входное напряжение 1Ф: 100–240 В (±1 %) 3Ф: 200–415 В (±1 %)
Номинальный входной ток 1Ф: 32 А; 63 А 3Ф: 3х16 А; 3х32 А
Ном. частота переменного тока 50–60 Гц
Макс. потребляемая мощность 1Ф: 32 А – 7,36 кВА; 32 А – 14,49 кВА 3Ф: 3х16 А – 11 кВА; 3х16 А – 22 кВА
Тип входного разъема/вилки 1Ф: 32 А; 63 А – 3-конт. IEC 60309 3Ф: 16 А; 32 А – 5-конт. IEC 60309
Длина кабеля питания 3,0 м (стандартный заводской размер)
Выходные розетки (OUT)
Ном. выходное напряжение 100–240 В (±1 %)
Номинальный ток нагрузки 1Ф: 32 А; 63 А 3Ф: 3х16 А; 3х32 А
Макс. ток нагрузки (срабатывания защиты) 16 А; 32 A
Макс. ток нагрузки (на выходной розетке) IEC 60320 C13: 10 A; IEC 60320 C19: 16 A
Защита от перегрузки (встроенная) 1Ф: 32 А 2х16 А
        63 А 2х32 А
3Ф: 3х16 А
        3х32 А, с гидравлическим замедлителем
Варианты конфигурации выходных розеток
(сортировка по сериям и моделям изделий)

   Условные обозначения типов розеток:
    C13 – IEC 60320 C13
    C19 – IEC 60320 C19
MPDU-A(B/C/D) 1324-2103, MPDU-A(B/C/D) 1624-2103,
MPDU-A(B/C/D) 3124-2103, MPDU-A(B/C/D) 3324-2103: (21) C13 + (3) C19
MPDU-A(B/C/D) 1324-2004, MPDU-A(B/C/D) 1624-2004,
MPDU-A(B/C/D) 3124-2004, MPDU-A(B/C/D) 3324-2004: (20) C13 + (4) C19
MPDU-A(B/C/D) 1324-1806, MPDU-A(B/C/D) 1624-1806,
MPDU-A(B/C/D) 3124-1806, MPDU-A(B/C/D) 3324-1806: (18) C13 + (6) C19
MPDU-A(B) 1342-3606, MPDU-A(B) 1642-3606,
MPDU-A(B) 3142-3606, MPDU-A(B) 3342-3606: (36) C13 + (6) C19
2. Физические и эксплуатационные характеристики

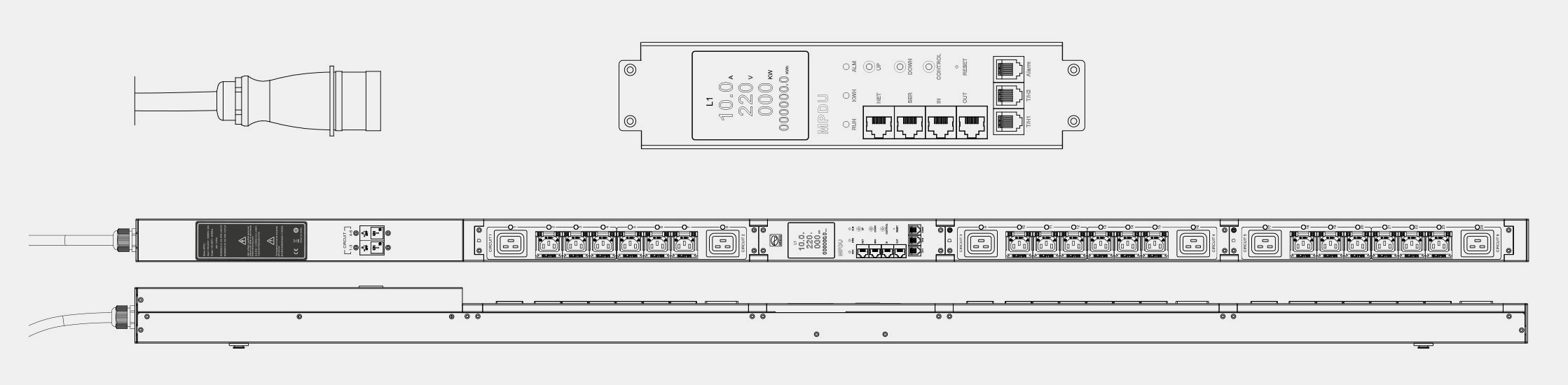

Габаритные размеры

изделия (Д х Ш х В)
Вертикальный корпус 0U 1829 х 56 х 52 мм
Горизонтальный корпус* 1U 483 х 130 х 44 мм
2U 483 х 130 х 88 мм
Температура (эксплуатация / хранение) +5...+45 °C / -20...+70 °C
Относительная влажность (эксплуатация / хранение) 5...95 % / 0...95 %, без конденсации
Высота над уровнем моря (эксплуатация / хранение) до 3 000 м / до 15 000 м
3. Сертификаты соответствия
Электромагнитная совместимость (EMC) соответствует EN 55022, EN 61000, FCC Part 15 Class A, ICES
Безопасность эксплуатации (LVD, низковольтные изделия) соответствует требованиям
Отсутствие опасных и вредных веществ (ROHS) соответствует требованиям

____________________________________
* Временно недоступно для заказа; поступление ожидается в IV квартале 2018 года.

Сводная таблица моделей блоков розеток MPDU

Партномер
(вариант функционального
исполнения и модель)
Монтажная высота Входное напряжение Ток нагрузки Вход электропитания (IN) Автомат. выключатель Выходные розетки (OUT)
Общее кол-во Тип розеток 1
Контроль базовый
(серия А)
MPDU-AH-1108-0800* 1U/0U 100–240 В 16 А IEC 60320 C20 1 х 16 А 8 (8) C13
MPDU-AH-1228-0800* 1U/0U 100–240 В 32 А IEC 60309 32А 2 х 16 А 8 (8) C13
MPDU-A-1324-2103 0U 100–240 В 32 А IEC 60309 32А 2 х 16 А 24 (21) C13 + (3) C19
MPDU-A-1324-2004 0U 100–240 В 32 А IEC 60309 32А 2 х 16 А 24 (20) C13 + (4) C19
MPDU-A-1324-1806 0U 100–240 В 32 А IEC 60309 32A 2 х 16 А 24 (18) C13 + (6) C19
MPDU-A-1342-3606 0U 100–240 В 32 А IEC 60309 32А 2 х 16 А 42 (36) C13 + (6) C19
MPDU-A-1624-2103 0U 100–240 В 63 А IEC 60309 63А 2 х 32 А 24 (21) C13 + (3) C19
MPDU-A-1624-2004 0U 100–240 В 63 А IEC 60309 63А 2 х 32 А 24 (20) C13 + (4) C19
MPDU-A-1624-1806 0U 100–240 В 63 А IEC 60309 63А 2 х 32 А 24 (18) C13 + (6) C19
MPDU-A-1642-3606 0U 100–240 В 63 А IEC 60309 63А 2 х 32 А 42 (36) C13 + (6) C19
MPDU-A-3124-2103 0U 200–415 В 3 х 16 А IEC 60309 16А 3 х 16 А 24 (21) C13 + (3) C19
MPDU-A-3124-2004 0U 200–415 В 3 х 16 А IEC 60309 16А 3 х 16 А 24 (20) C13 + (4) C19
MPDU-A-3124-1806 0U 200–415 В 3 х 16 А IEC 60309 16А 3 х 16 А 24 (18) C13 + (6) C19
MPDU-A-3142-3606 0U 200–415 В 3 х 16 А IEC 60309 16А 3 х 16 А 42 (36) C13 + (6) C19
MPDU-A-3324-2103 0U 200–415 В 3 х 32 А IEC 60309 32А 3 х 32 А 24 (21) C13 + (3) C19
MPDU-A-3324-2004 0U 200–415 В 3 х 32 А IEC 60309 32А 3 х 32 А 24 (20) C13 + (4) C19
MPDU-A-3324-1806 0U 200–415 В 3 х 32 А IEC 60309 32А 3 х 32 А 24 (18) C13 + (6) C19
MPDU-A-3342-3606 0U 200–415 В 3 х 32 А IEC 60309 32А 3 х 32 А 42 (36) C13 + (6) C19
Контроль розеток
(серия B)
MPDU-BH-1108-0800* 1U/0U 100–240 В 16 А IEC 60320 C20 1 х 16 А 8 (8) C13
MPDU-BH-1228-0800* 1U/0U 100–240 В 32 А IEC 60309 32А 2 х 16 А 8 (8) C13
MPDU-B-1324-2103 0U 100–240 В 32 А IEC 60309 32А 2 х 16 А 24 (21) C13 + (3) C19
MPDU-B-1324-2004 0U 100–240 В 32 А IEC 60309 32А 2 х 16 А 24 (20) C13 + (4) C19
MPDU-B-1324-1806 0U 100–240 В 32 А IEC 60309 32А 2 х 16 А 24 (18) C13 + (6) C19
MPDU-B-1342-3606 0U 100–240 В 32 А IEC 60309 32А 2 х 16 А 42 (36) C13 + (6) C19
MPDU-B-1624-2103 0U 100–240 В 63 А IEC 60309 63А 2 х 32 А 24 (21) C13 + (3) C19
MPDU-B-1624-2004 0U 100–240 В 63 А IEC 60309 63А 2 х 32 А 24 (20) C13 + (4) C19
MPDU-B-1624-1806 0U 100–240 В 63 А IEC 60309 63А 2 х 32 А 24 (18) C13 + (6) C19
MPDU-B-1642-3606 0U 100–240 В 63 А IEC 60309 63А 2 х 32 А 42 (36) C13 + (6) C19
MPDU-B-3124-2103 0U 200–415 В 3 х 16 А IEC 60309 16А 3 х 16 А 24 (21) C13 + (3) C19
MPDU-B-3124-2004 0U 200–415 В 3 х 16 А IEC 60309 16А 3 х 16 А 24 (20) C13 + (4) C19
MPDU-B-3124-1806 0U 200–415 В 3 х 16 А IEC 60309 16А 3 х 16 А 24 (18) C13 + (6) C19
MPDU-B-3142-3606 0U 200–415 В 3 х 16 А IEC 60309 16А 3 х 16 А 42 (36) C13 + (6) C19
MPDU-B-3324-2103 0U 200–415 В 3 х 32 А IEC 60309 32А 3 х 32 А 24 (21) C13 + (3) C19
MPDU-B-3324-2004 0U 200–415 В 3 х 32 А IEC 60309 32А 3 х 32 А 24 (20) C13 + (4) C19
MPDU-B-3324-1806 0U 200–415 В 3 х 32 А IEC 60309 32А 3 х 32 А 24 (18) C13 + (6) C19
MPDU-B-3342-3606 0U 200–415 В 3 х 32 А IEC 60309 32А 3 х 32 А 42 (36) C13 + (6) C19
Управление розетками
(серия C)
MPDU-CH-1108-0800* 1U/0U 100–240 В 16 А IEC 60320 C20 1 х 16 А 8 (8) C13
MPDU-CH-1228-0800* 1U/0U 100–240 В 32 А IEC 60309 32А 2 х 16 А 8 (8) C13
MPDU-C-1324-2103 0U 100–240 В 32 А IEC 60309 32А 2 х 16 А 24 (21) C13 + (3) C19
MPDU-C-1324-2004 0U 100–240 В 32 А IEC 60309 32А 2 х 16 А 24 (20) C13 + (4) C19
MPDU-C-1324-1806 0U 100–240 В 32 А IEC 60309 32А 2 х 16 А 24 (18) C13 + (6) C19
MPDU-C-1624-2103 0U 100–240 В 63 А IEC 60309 63А 2 х 32 А 24 (21) C13 + (3) C19
MPDU-C-1624-2004 0U 100–240 В 63 А IEC 60309 63А 2 х 32 А 24 (20) C13 + (4) C19
MPDU-C-1624-1806 0U 100–240 В 63 А IEC 60309 63А 2 х 32 А 24 (18) C13 + (6) C19
MPDU-C-3124-2103 0U 200–415 В 3 х 16 А IEC 60309 16А 3 х 16 А 24 (21) C13 + (3) C19
MPDU-C-3124-2004 0U 200–415 В 3 х 16 А IEC 60309 16А 3 х 16 А 24 (20) C13 + (4) C19
MPDU-C-3124-1806 0U 200–415 В 3 х 16 А IEC 60309 16А 3 х 16 А 24 (18) C13 + (6) C19
MPDU-C-3324-2103 0U 200–415 В 3 х 32 А IEC 60309 32А 3 х 32 А 24 (21) C13 + (3) C19
MPDU-C-3324-2004 0U 200–415 В 3 х 32 А IEC 60309 32А 3 х 32 А 24 (20) C13 + (4) C19
MPDU-C-3324-1806 0U 200–415 В 3 х 32 А IEC 60309 32А 3 х 32 А 24 (18) C13 + (6) C19
Контроль и управление розетками
(серия D)
MPDU-DH-1108-0800* 1U/0U 100–240 В 16 А IEC 60320 C20 1 х 16 А 8 (8) C13
MPDU-DH-1228-0800* 1U/0U 100–240 В 32 А IEC 60309 32А 2 х 16 А 8 (8) C13
MPDU-D-1324-2103 0U 100–240 В 32 А IEC 60309 32А 2 х 16 А 24 (21) C13 + (3) C19
MPDU-D-1324-2004 0U 100–240 В 32 А IEC 60309 32А 2 х 16 А 24 (20) C13 + (4) C19
MPDU-D-1324-1806 0U 100–240 В 32 А IEC 60309 32А 2 х 16 А 24 (18) C13 + (6) C19
MPDU-D-1624-2103 0U 100–240 В 63 А IEC 60309 63А 2 х 32 А 24 (21) C13 + (3) C19
MPDU-D-1624-2004 0U 100–240 В 63 А IEC 60309 63А 2 х 32 А 24 (20) C13 + (4) C19
MPDU-D-1624-1806 0U 100–240 В 63 А IEC 60309 63А 2 х 32 А 24 (18) C13 + (6) C19
MPDU-D-3124-2103 0U 200–415 В 3 х 16 А IEC 60309 16А 3 х 16 А 24 (21) C13 + (3) C19
MPDU-D-3124-2004 0U 200–415 В 3 х 16 А IEC 60309 16А 3 х 16 А 24 (20) C13 + (4) C19
MPDU-D-3124-1806 0U 200–415 В 3 х 16 А IEC 60309 16А 3 х 16 А 24 (18) C13 + (6) C19
MPDU-D-3324-2103 0U 200–415 В 3 х 32 А IEC 60309 32А 3 х 32 А 24 (21) C13 + (3) C19
MPDU-D-3324-2004 0U 200–415 В 3 х 32 А IEC 60309 32А 3 х 32 А 24 (20) C13 + (4) C19
MPDU-D-3324-1806 0U 200–415 В 3 х 32 А IEC 60309 32А 3 х 32 А 24 (18) C13 + (6) C19

____________________________________
* Временно недоступно для заказа; поступление ожидается в IV квартале 2018 года.

1) Условные обозначения типов розеток:
    C13 – IEC 60320 C13
    C19 – IEC 60320 C19
