Контролируемые и управляемые RPDU

(серии RPDU-A, RPDU-B, RPDU-C, RPDU-D)


Новая линейка контролируемых и управляемых блоков распределения питания (БРП) RPDU позволяет не только надежно распределять электропитание в серверных шкафах, телекоммуникационных помещениях и центрах обработки данных (ЦОД), но и отслеживать энергопотребление, параметры окружающей среды и нагрузку для каждой единицы оборудования. Полученные данные можно использовать для анализа эффективности и принятия мер по оптимизации расхода электроэнергии.

Благодаря уникальным комплектующим использование RPDU уже само по себе может снижать энергопотребление, но при этом они обеспечивают еще и точный контроль и интеллектуальное управление электропитанием. Все это очень важно для современных ЦОД, требующих не только обеспечения постоянной доступности к данным, сервисам и приложениям, интеграции оборудования в централизованную систему управления, но и снижения затрат на электроснабжение всех систем.

Варианты функциональных исполнений RPDU
  • Серия A (RPDU-A) – контроль базового уровня
  • Серия B (RPDU-B) – контроль отдельных розеток
  • Серия C (RPDU-C) – управление отдельными розетками
  • Серия D (RPDU-D) – контроль и управление отдельными розетками
Возможно два варианта исполнения корпуса
  • Вертикальный корпус универсального монтажа (высота 0U)
  • Горизонтальный корпус 19-дюймового размера (высота 1U)*

  • ____________________________________
    * Временно недоступно для заказа; поступление ожидается в I квартале 2019 года.

Контролируемые и управляемые RPDU

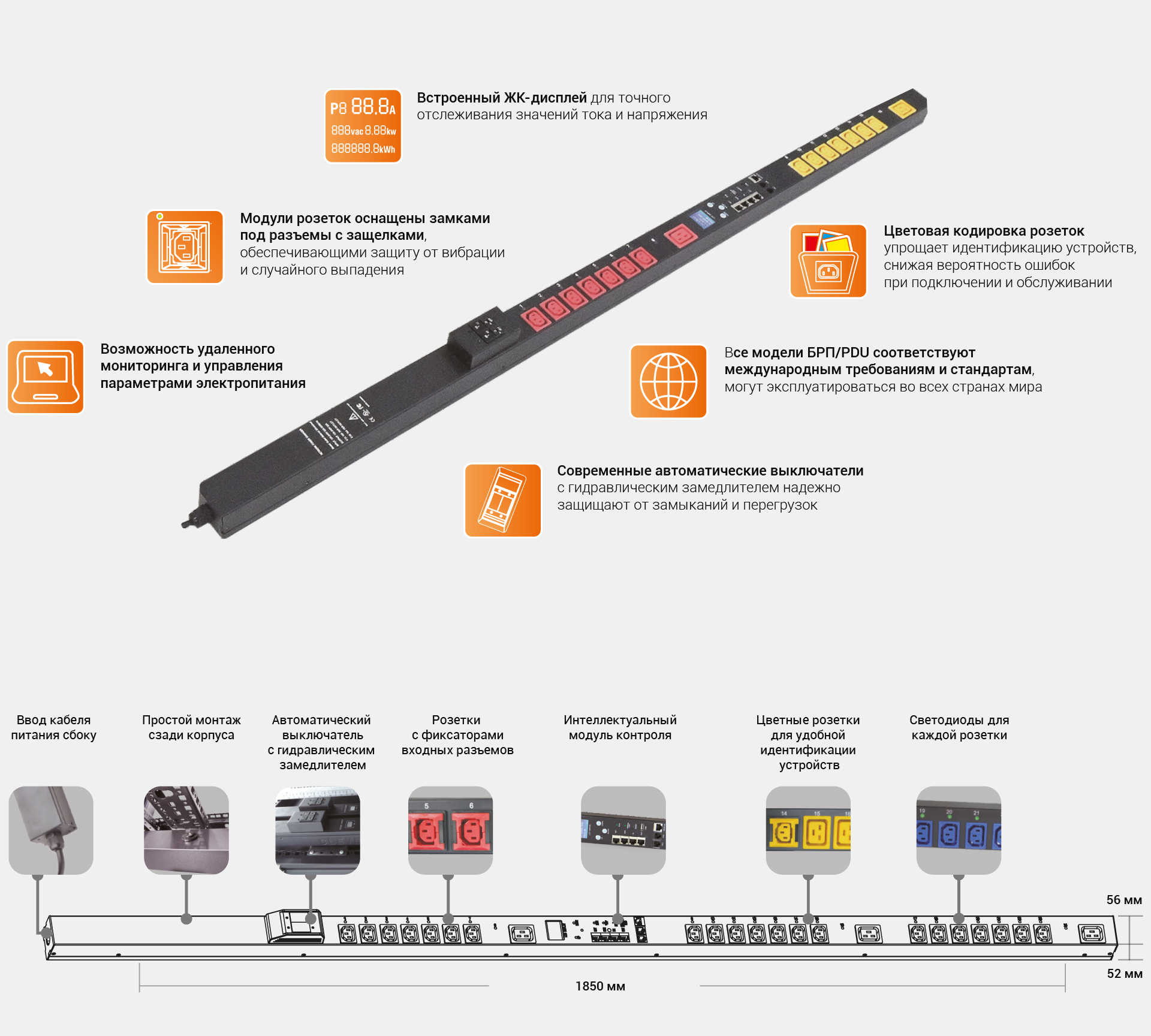

Основные возможности
  • На цветном ЖК-дисплее отображаются потребляемый ток (А), напряжение (В), мощность (кВт), потребляемая электроэнергия (кВт·ч), коэффициент мощности, состояние датчиков, IP-адрес, другие параметры в зависимости от модели – все измерения выводятся с точностью ±1%
  • Благодаря автоповороту дисплея данные удобно считывать в любом вертикальном положении
  • Выходные розетки IEC можно заказать также со специальными фиксаторами входных разъемов
  • Независимое питание модуля контроля обеспечивает доступ даже после срабатывания защиты
  • Надежные сертифицированные автоматические выключатели с гидравлическим замедлителем
  • Вертикальные блоки RPDU устанавливаются без инструментов на специальные кронштейны
  • Встроенная система мониторинга окружающей среды обеспечивает безопасную работу
  • Доступны блоки с металлическим корпусом и цветными модулями входных розеток

Удаленный доступ
  • Удаленный доступ через TCP/IP, подключение через порт Ethernet 10/100 Мбит/с
  • Поддержка сетевых протоколов передачи данных и удаленного доступа TCP/IP, PPP, UDP, HTTP(S), TELNET, SSH, SSL, SMTP(S), DHCP, SNTP, DNS
  • Поддержка протокола сетевого управления SNMP (v1, v2, v3)
  • Поддержка промышленного протокола ModBus RTU
  • Установка управления через Syslog
  • Аутентификация через RADIUS

Мониторинг (контроль)
  • Удаленный мониторинг напряжения, тока, мощности, коэффициента мощности, энергопотребления – на входе, на уровне устройства и группы устройств
  • Удаленный мониторинг напряжения, тока, мощности, коэффициента мощности, энергопотребления – на уровне отдельных розеток (для серий RPDU-B, RPDU-D)
  • Удаленный мониторинг состояния (вкл./откл.) автоматических выключателей
  • Мониторинг внешних условий через подключенные датчики температуры и влажности
  • Возможность подключения датчиков двери, задымленности, проникновения воды
  • Ведение журналов событий, возможность создания графиков и диаграмм

Управление и установка режимов работы
  • Удаленное управление отдельными розетками (включение, отключение, перезагрузка)
  • Установка последовательного включения/отключения или задержки включения/отключения
  • Запоминание и восстановление последнего состояния розетки после отключения
  • Установка заданного режима включения/отключения розеток или групп розеток
  • Установка порога напряжения, тока – на уровне устройства или группы устройств
  • Установка порога напряжения, тока – на уровне отдельных розеток (для RPDU-B, RPDU-D)
  • Поддержка до 10 профилей пользователей с различными правами доступа к управлению
  • Использование одного IP-адреса для 10 устройств RPDU при подключении шлейфом
Сравнение основных возможностей исполнений RPDU
Параметры и выполняемые операции Вариант функционального исполнения
RPDU-A RPDU-B RPDU-C RPDU-D
Контроль базовый Контроль розеток Управление розетками Контроль и управление розетками
Контроль Напряжение; ток; потребляемая мощность; коэффициент мощности; энергопотребление – на уровне устройства
Ток; потребляемая мощность; энергопотребление – на уровне отдельных розеток
Состояние вкл./откл., контроль перезагрузки для отдельных розеток
Параметры внешней среды (температура, влажность)
Управление Установка порога напряжения, тока нагрузки для отдельных розеток
Установка времени вкл./откл. или задержки вкл./откл. для отдельных розеток




Вертикальный корпус универсального монтажа


1.   Дисплей
2.   Кнопка настроек UP
      Кнопка настроек DOWN
      Кнопка настроек ENTER
3.   Порт проводной сети NET
4.   Порт последовательный SER
5 .  Порт шлейфового подключения IN
6.   Порт шлейфового подключения OUT
7.   Индикатор запуска RUN
8.   Индикатор энергопотребления
9.   Кнопка сброса RESET
10. Универсальный порт USB
11. Порт для датчика темп./влажность T/H 1
       Порт для датчика темп./влажность T/H 2
       Порт для датчика SENSOR

Горизонтальный корпус 19-дюймового размера


1.   Монтажный кронштейн
2.   Автоматический выключатель UP
3.   Индикаторы выходных розеток
4.   Порт для датчика темп./влажность T/H 1
      Порт для датчика темп./влажность T/H 2
5.   Дисплей
6.   Кнопка настроек UP
7.   Кнопка настроек DOWN
8.   Порт проводной сети NET
      Порт последовательный SER
      Порты шлейфового подключения IN/OUT

Технические характеристики

1. Электрические характеристики
Вход электропитания (IN) Ном. входное напряжение 1Ф: 100–240 В (±1 %) 3Ф: 200–415 В (±1 %)
Номинальный входной ток 1Ф: 16А; 32 А; 63 А 3Ф: 3х16 А; 3х32 А
Ном. частота переменного тока 50–60 Гц
Тип входного разъема/вилки 1Ф: 32 А; 63 А – 3-конт. IEC 60309 3Ф: 16 А; 32 А – 5-конт. IEC 60309
Длина кабеля питания 3,0 м (стандартный заводской размер)
Выходные розетки (OUT)
Ном. выходное напряжение 100–240 В (±1 %)
Номинальный ток нагрузки 1Ф: 16А; 32 А; 63 А 3Ф: 3х16 А; 3х32 А
Макс. ток нагрузки (срабатывания защиты) 16 А; 32 A
Макс. ток нагрузки (на выходной розетке) IEC 60320 C13: 10 A; IEC 60320 C19: 16 A
Защита от перегрузки (встроенная) 1Ф: 16 А 1х16 А
        32 А 2х16 А
        63 А 2х32 А
3Ф: 3х16 А
        3х32 А, с гидравлическим замедлителем
Варианты конфигурации выходных розеток
(сортировка по сериям и моделям изделий)

   Условные обозначения типов розеток:
    C13 – IEC 60320 C13
    C19 – IEC 60320 C19
(36) C13 + (6) C19 – RPDU-A
(24) C13 + (6) C19 – RPDU-A
(21) C13 + (3) C19 – RPDU-A(B/C/D)
(18) C13 + (6) C19 – RPDU-A(B/C/D)
2. Физические и эксплуатационные характеристики

Габаритные размеры

изделия (Д х Ш х В)
Вертикальный корпус 0U 1829 х 56 х 52 мм
Горизонтальный корпус* 1U 483 х 216 х 44 мм
Температура (эксплуатация / хранение) от 0 до +45 °C / от -20 до +70 °C
Относительная влажность (эксплуатация / хранение) от 5 до 95 % / от 5 до 95 %, без конденсации
Высота над уровнем моря (эксплуатация / хранение) до 3 000 м / до 15 000 м
3. Сертификаты соответствия
Электромагнитная совместимость (EMC) соответствует
Безопасность эксплуатации (LVD, низковольтные изделия) соответствует
Отсутствие опасных и вредных веществ (ROHS) соответствует

____________________________________
* Временно недоступно для заказа; поступление ожидается в I квартале 2019 года.

Сводная таблица моделей блоков розеток RPDU

Партномер
(вариант функционального
исполнения и модель)
Монтажная высота Входное напряжение Ток нагрузки Вход электропитания (IN) Автомат. выключатель Выходные розетки (OUT)
Общее кол-во Тип розеток 1
Контроль базовый
(серия А)
RPDU-AH-158C0816* 1U 100–240 В 16 А IEC 60309 16A 1 х 16 А 8 (8) C13
RPDU-AH-158C0826* 1U 100–240 В 32 А IEC 60309 32А 2 х 16 А 8 (8) C13
RPDU-A-018H2426-1806 0U 100–240 В 32 А IEC 60309 32А 2 х 16 А 24 (18) C13 + (6) C19
RPDU-A-018H2426-2103 0U 100–240 В 32 А IEC 60309 32А 2 х 16 А 24 (21) C13 + (3) C19
RPDU-A-018H3026-2406 0U 100–240 В 32 А IEC 60309 32А 2 х 16 А 30 (24) C13 + (6) C19
RPDU-A-018H4226-3606 0U 100–240 В 32 А IEC 60309 32А 2 х 16 А 42 (36) C13 + (6) C19
RPDU-A-018H2443-1806 0U 200–415 В 3 х 16 А IEC 60309 16А 3 х 16 А 24 (18) C13 + (6) C19
RPDU-A-018H2443-2103 0U 200–415 В 3 х 16 А IEC 60309 16А 3 х 16 А 24 (21) C13 + (3) C19
RPDU-A-018H3043-2406 0U 200–415 В 3 х 16 А IEC 60309 16А 3 х 16 А 30 (24) C13 + (6) C19
RPDU-A-018H4243-3606 0U 200–415 В 3 х 16 А IEC 60309 16А 3 х 16 А 42 (36) C13 + (6) C19
RPDU-A-018H2453-1806 0U 200–415 В 3 х 32 А IEC 60309 32А 3 х 32 А 24 (18) C13 + (6) C19
RPDU-A-018H2453-2103 0U 200–415 В 3 х 32 А IEC 60309 32А 3 х 32 А 24 (21) C13 + (3) C19
RPDU-A-018H3053-2406 0U 200–415 В 3 х 32 А IEC 60309 32А 3 х 32 А 30 (24) C13 + (6) C19
RPDU-A-018H4253-3606 0U 200–415 В 3 х 32 А IEC 60309 32А 3 х 32 А 42 (36) C13 + (6) C19
Контроль розеток
(серия B)
RPDU-BH-158C-0816* 1U 100–240 В 16 А IEC 60309 16A 1 х 16 А 8 (8) C13
RPDU-BH-158C-0826* 1U 100–240 В 32 А IEC 60309 32А 2 х 16 А 8 (8) C13
RPDU-B-018H2426-1806 0U 100–240 В 32 А IEC 60309 32А 2 х 16 А 24 (18) C13 + (6) C19
RPDU-B-018H2426-2103 0U 100–240 В 32 А IEC 60309 32А 2 х 16 А 24 (21) C13 + (3) C19
RPDU-B-018H2443-1806 0U 200–415 В 3 х 16 А IEC 60309 16А 3 х 16 А 24 (18) C13 + (6) C19
RPDU-B-018H2443-2103 0U 200–415 В 3 х 16 А IEC 60309 16А 3 х 16 А 24 (21) C13 + (3) C19
RPDU-B-018H2453-1806 0U 200–415 В 3 х 32 А IEC 60309 32А 3 х 32 А 24 (18) C13 + (6) C19
RPDU-B-018H2453-2103 0U 200–415 В 3 х 32 А IEC 60309 32А 3 х 32 А 42 (21) C13 + (3) C19
Управление розетками
(серия C)
RPDU-CH-158C-0816* 1U 100–240 В 16 А IEC 60309 16A 1 х 16 А 8 (8) C13
RPDU-CH-158C-0826* 1U 100–240 В 32 А IEC 60309 32А 2 х 16 А 8 (8) C13
RPDU-C-018H2426-1806 0U 100–240 В 32 А IEC 60309 32А 2 х 16 А 24 (18) C13 + (6) C19
RPDU-C-018H2426-2103 0U 100–240 В 32 А IEC 60309 32А 2 х 16 А 24 (21) C13 + (3) C19
RPDU-C-018H2443-1806 0U 200–415 В 3 х 16 А IEC 60309 16А 3 х 16 А 24 (18) C13 + (6) C19
RPDU-C-018H2443-2103 0U 200–415 В 3 х 16 А IEC 60309 16А 3 х 16 А 24 (21) C13 + (3) C19
Контроль и управление розетками
(серия D)
RPDU-DH-158C-0816* 1U 100–240 В 16 А IEC 60309 16A 1 х 16 А 8 (8) C13
RPDU-DH-158C-0826* 1U 100–240 В 32 А IEC 60309 32А 2 х 16 А 8 (8) C13
RPDU-D-018H2426-1806 0U 100–240 В 32 А IEC 60309 32А 2 х 16 А 24 (18) C13 + (6) C19
RPDU-D-018H2426-2103 0U 100–240 В 32 А IEC 60309 32А 2 х 16 А 24 (21) C13 + (3) C19
RPDU-D-018H2443-1806 0U 200–415 В 3 х 16 А IEC 60309 16А 3 х 16 А 24 (18) C13 + (6) C19
RPDU-D-018H2443-2103 0U 200–415 В 3 х 16 А IEC 60309 16А 3 х 16 А 24 (21) C13 + (3) C19
RPDU-D-018H2453-1806 0U 200–415 В 3 х 32 А IEC 60309 32А 3 х 32А 24 (18) C13 + (6) C19
RPDU-D-018H2453-2103 0U 200–415 В 3 х 32 А IEC 60309 32А 3 х 32 А 24 (21) C13 + (3) C19

____________________________________
* Временно недоступно для заказа; поступление ожидается в I квартале 2019 года.

1) Условные обозначения типов розеток:
    C13 – IEC 60320 C13
    C19 – IEC 60320 C19
