Напольные шкафы TEFL




Электрические напольные шкафы серии TEFL предназначены для размещения электротехнического оборудования и компонентов на монтажной панели или на внутренних полках. Применяются внутри помещений на объектах энергетики и промышленной автоматизации. Возможна также наружная установка вне помещений. Степень защиты IP55 позволяет использовать шкафы TEFL в помещениях с высокой запыленностью и влагой. Сплошная металлическая дверь по внутреннему периметру оснащена резиновым уплотнителем. Сборная конструкция обеспечивает удобство монтажа непосредственно на объекте эксплуатации. Шкафы TEFL поставляются в разобранном виде.


  • Сборная конструкция на основе двух рам
  • Высокая нагрузочная способность – до 1000 кг
  • Разметка отверстий в профилях каркаса с шагом 25 мм
  • Передняя дверь усилена стабилизирующей рамкой жесткости
  • Полиуретановый уплотнитель двери защищает от пыли и влаги
  • Задняя стенка и боковые панели фиксируются к каркасу винтами
  • Передняя дверь с надежным трехточечным механизмом запирания
  • Дверь можно установить слева или справа; угол открывания – 130°
  • Подходящее положение монтажной панели регулируется по глубине
  • Нижняя панель имеет три перемещаемые заглушки для ввода кабелей
  • Шкаф можно установить на цоколь 100, 200 мм (заказывается отдельно)
  • Заземляемые детали (каркас, дверь, монтажная панель) имеют шпильки
  • Поставляется без боковых панелей, что оптимально при установке в ряд
  • Боковые панели заказываются отдельно в необходимом количестве
  • В комплектацию входят транспортировочные рым-болты (4 шт.)
  • Поставляется в разобранном виде в трех плоских коробках
Напольные шкафы TEFL

Применение

  • Внутри и вне помещений
  • Промышленные помещения
  • Условия запыленности и влаги


Размещаемое оборудование

  • Электротехническое оборудование
  • Устройства автоматики и защиты
  • Элементы кабельных систем
  • Быстрая сборка на объекте монтажа
  • Идеально для установки в ряд

Шкаф TEFL имеет сборно-разборную каркасную конструкцию на основе двух рам (задней и передней), соединяемых между собой соединительными рейками каркаса. По всему периметру каркаса имеются перфорированные отверстия с шагом 25 мм в двух плоскостях, что предоставляет гибкие возможности при размещении оборудования и компонентов, а также обеспечивает удобство при соединении нескольких шкафов между собой, когда они используются без боковых панелей


  • Одностворчатые и двустворчатые двери
  • Высокая степень защиты IP55

Шкафы шириной 600, 800 мм оснащаются одностворчатой передней дверью, а модели шкафов шириной 1000, 1200 мм – двустворчатой (распашной) дверью. Высокая степень защиты IP55 делает шкафы TEFL идеальными для использования в промышленных условиях, надежно защищая оборудование в шкафу при организации электрических сетей в помещениях с высоким уровнем пыли и влаги


Шкафы TEFL шириной 600, 800 мм
(поставляются без боковых панелей)

Шкафы TEFL шириной 1000, 1200 мм
(поставляются без боковых панелей)



  • Боковые панели при необходимости заказываются отдельно

В стандартную комплектацию входят: передняя и задняя рамы каркаса, соединительные рейки каркаса, горизонтальные монтажные профили, передняя дверь с замком, задняя панель, монтажная панель на всю высоту шкафа, верхняя панель-крыша, сборная нижняя панель-пол с тремя подвижными заглушками, транспортировочные рым-болты. Стандартной комплектацией боковые панели не предусмотрены, а заказываются отдельно в соответствии с размерами шкафа. Цоколи и другое дополнительное оснащение также при необходимости заказываются отдельно

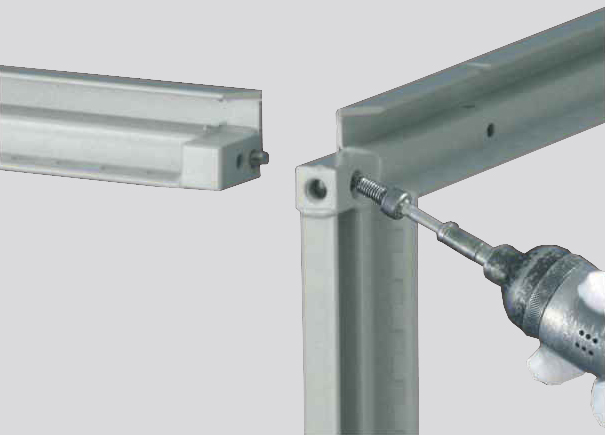

Каркас из листовой стали быстро и легко собирается

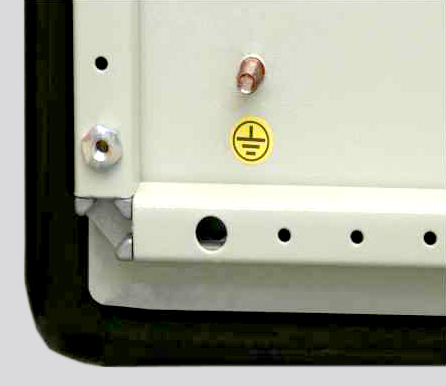

Дверь с уплотнителем и шпилькой заземления

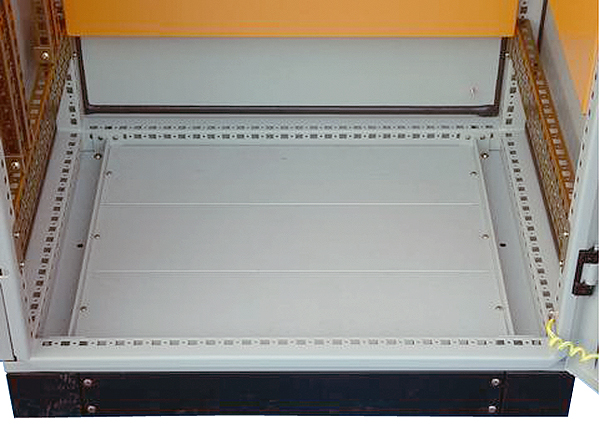

Нижняя панель с тремя перемещаемыми заглушками




В комплекте монтажная панель для монтажа оборудования




Дверь по всему периметру усилена рамкой жесткости

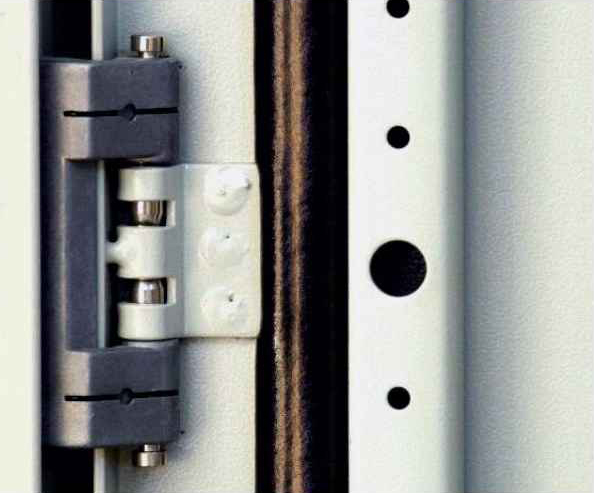

Мощные внутренние петли двери с углом открывания 130°

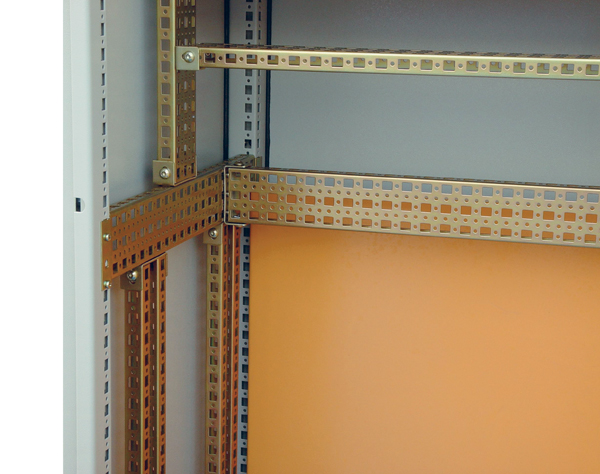

С помощью монтажных реек можно строить внутренние каркасы

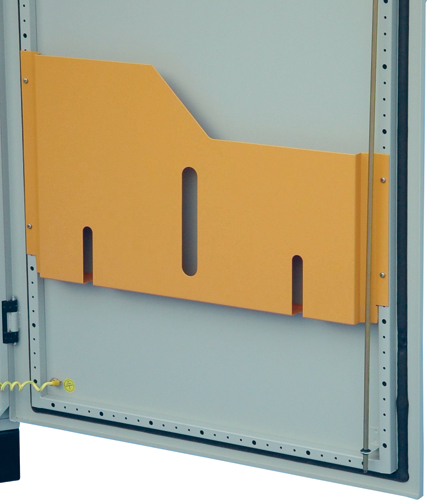

Карман для документов заказывается отдельно




Боковые панели и цоколи также можно заказать отдельно





Стандартные размеры

  • Высота: 1800, 2000, 2200 мм
  • Ширина: 600, 800, 1000, 1200 мм
  • Глубина: 400, 500, 600, 800 мм


Степень защиты

  • IP55


Допустимая статическая нагрузка

  • 1000 кг


Материалы

  • Монтажная панель: листовая сталь 2,5 мм
  • Передняя дверь: листовая сталь 2,0 мм
  • Каркас и горизонтальные монтажные профили: листовая сталь 1,5 мм
  • Верхняя, нижняя, задняя, боковые панели: листовая сталь 1,2 мм


Обработка поверхности

  • Каркас, верхняя, задняя и боковые панели, передняя дверь, горизонтальные монтажные профили: порошковая краска светло-серого цвета RAL 7035. Другие цвета – по заказу
  • Монтажная панель: матовая порошковая краска желто-оранжевого цвета RAL 2000
  • Транспортировочные рым-болты: оцинкованная сталь


Стандартная комплектация

  • Сборный каркас (передняя и задняя рамы каркаса, соединительные рейки каркаса)
  • Передняя дверь с замком;
  • Задняя панель
  • Верхняя панель каркаса (потолок)
  • Монтажная панель по высоте шкафа (в комплекте с крепежом)
  • Нижняя панель каркаса (пол) в комплекте с тремя перемещаемыми заглушками
  • Горизонтальные монтажные профили (2 шт.)
  • Транспортировочные рым-болты (4 шт.)

____________________________________
* При необходимости заказываются отдельно: боковые панели, цоколь, элементы заземления, другое оснащение
** В шкафах шириной 1000 и 1200 мм применяется дверь двустворчатого (распашного) типа


Вид поставки

  • Шкаф поставляется в разобранном виде



____________________________________
Компания Hyperline оставляет за собой право вносить изменения в упаковку и комплектацию без предварительного уведомления. Возможные изменения, в зависимости от поставки, являются незначительными и не влияют на технические характеристики изделия.

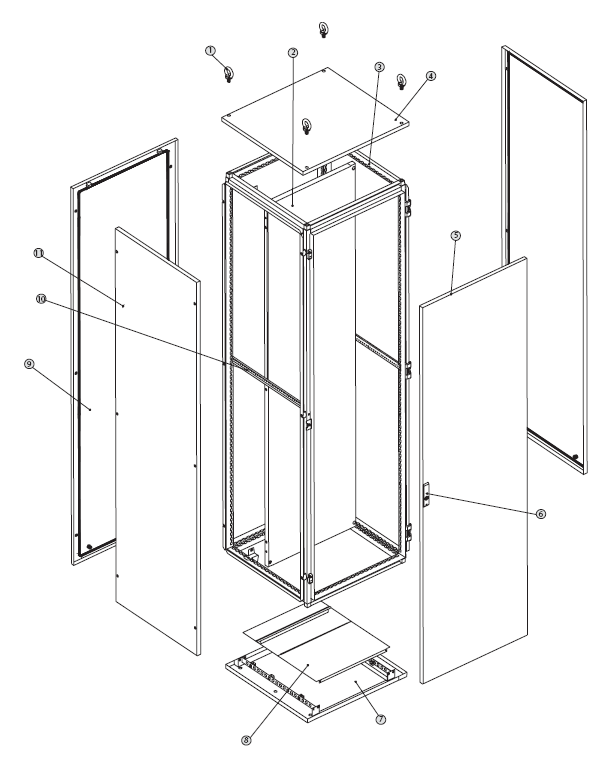

Сборная каркасная конструкция: каркас на основе передней и задней рам, скрепляемых между собой соединительными рейками каркаса.





1. Задняя рама каркаса 2. Транспортировочный рым-болт 3. Монтажная панель 4. Верхняя панель каркаса (потолок) 5. Соединительная рейка каркаса 6. Передняя рама каркаса 7. Передняя дверь (одностворчатая – в шкафах шириной 600, 800 мм) 8. Нижняя панель каркаса (пол) в комплекте с (9) тремя перемещаемыми заглушками 10. Боковая панель (заказывается отдельно) 11. Задняя панель 12. Горизонтальный монтажный профиль


____________________________________
* При необходимости заказываются отдельно: боковые панели, цоколь, элементы заземления, другое оснащение
** В шкафах шириной 1000 и 1200 мм применяется дверь двустворчатого (распашного) типа

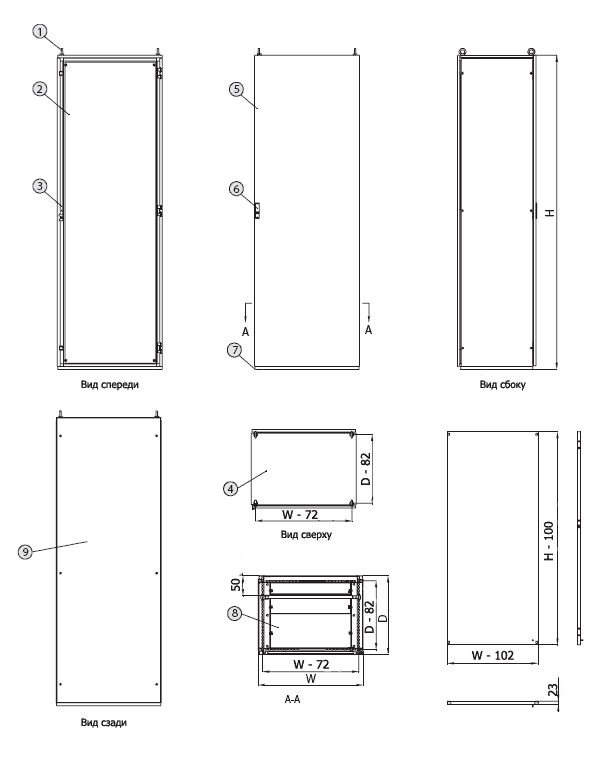

ЧЕРТЕЖ (НА ПРИМЕРЕ ШКАФА ШИРИНОЙ 600, 800 ММ)




1. Задняя рама каркаса 2. Транспортировочный рым-болт 3. Монтажная панель 4. Верхняя панель каркаса (потолок) 5. Соединительная рейка каркаса 6. Передняя рама каркаса 7. Передняя дверь (одностворчатая – в шкафах шириной 600, 800 мм) 8. Нижняя панель каркаса (пол) в комплекте с (9) тремя перемещаемыми заглушками 10. Боковая панель (заказывается отдельно) 11. Задняя панель


Сводная таблица моделей >> Сведения об общем размере упаковки и весе шкафов

Партномер Ширина W, мм Глубина D, мм Высота H, мм Общий размер упаковки, мм Ном. объем упаковки, м3 Вес нетто, кг Вес брутто, кг
TEFL-1864 600 400 1800 670х470х1830 0,5763 88,00 90,00
TEFL-2064 2000 670х470х2030 0,6392 102,00 105,00
TEFL-2264 2200 670х470х2230 0,7022 - -
TEFL-1884 800 400 1800 870х470х1830 0,7483 125,00 127,00
TEFL-2084 2000 870х470х2030 0,8301 136,00 138,00
TEFL-2284 2200 870х470х2230 0,9118 - -
TEFL-1814 1000 400 1800 1070х470х1830 0,9203 123,00 128,00
TEFL-2014 2000 1070х470х2030 1,0209 - -
TEFL-2214 2200 1070х470х2230 1,1215 - -
TEFL-1824 1200 400 1800 1270х470х1830 1,0923 142,50 149,00
TEFL-2024 2000 1270х470х2030 1,2117 - -
TEFL-2224 2200 1270х470х2230 1,3311 - -
TEFL-1865 600 500 1800 670х570х1830 0,6989 103,00 107,00
TEFL-2065 2000 670х570х2030 0,7753 112,00 118,00
TEFL-2265 2200 670х570х2230 0,8516 - -
TEFL-1885 800 500 1800 870х570х1830 0,9075 125,00 129,00
TEFL-2085 2000 870х570х2030 1,0067 - -
TEFL-2285 2200 870х570х2230 1,1059 - -
TEFL-1815 1000 500 1800 1070х570х1830 1,1161 - -
TEFL-2015 2000 1070х570х2030 1,2381 - -
TEFL-2215 2200 1070х570х2230 1,3601 - -
TEFL-1825 1200 500 1800 1270х570х1830 1.3247 - -
TEFL-2025 2000 1270х570х2030 1.4695 - -
TEFL-2225 2200 1270х570х2230 1,6143 - -
TEFL-1866 600 600 1800 670х670х1830 0,8215 94,00 96,00
TEFL-2066 2000 670х670х2030 0,9113 128,00 133,00
TEFL-2266 2200 670х670х2230 1,0010 140,00 145,00
TEFL-1886 800 600 1800 870х670х1830 1,0667 130,00 132,00
TEFL-2086 2000 870х670х2030 1,1833 138,00 142,00
TEFL-2286 2200 870х670х2230 1,2999 153,00 155,00
TEFL-1816 1000 600 1800 1070х670х1830 1,3119

TEFL-2016 2000 1070х670х2030 1,4553 - -
TEFL-2216 2200 1070х670х2230 1,5987 - -
TEFL-1826 1200 600 1800 1270х670х1830 1,5571 - -
TEFL-2026 2000 1270х670х2030 1,7273 - -
TEFL-2226 2200 1270х670х2230 1,838.4 - -
TEFL-1868 600 800 1800 670х870х1830 1,0667 - -
TEFL-2068 2000 670х870х2030 1,1833 - -
TEFL-2268 2200 670х870х2230 1,2999 - -
TEFL-1888 800 800 1800 870х870х1830 1,3851 150,00 152,00
TEFL-2088 2000 870х870х2030 1,5365 158,00 161,00
TEFL-2288 2200 870х870х2230 1,6879 - -
TEFL-1818 1000 800 1800 1070х870х1830 1,7035 - -
TEFL-2018 2000 1070х870х2030 1,8897 - -
TEFL-2218 2200 1070х870х2230 2,0759 - -
TEFL-1828 1200 800 1800 1270х870х1830 2,0218 - -
TEFL-2028 2000 1070х870х2030 2,2429 - -
TEFL-2228 2200 1070х870х2230 2,4639 - -



Сводная таблица моделей >> Сведения о конструкции дверей и размерах шкафов

Вариант дверей
и размеры шкафа
Ширина
шкафа,
мм
Глубина
шкафа,
мм
Высота шкафа (без цоколя), мм
1800 2000 2200
Партномер стандартной модели шкафа (без боковых панелей)
Одностворчатая
передняя дверь
600

400 TEFL-1864 TEFL-2064 TEFL-2264
500 TEFL-1865 TEFL-2065 TEFL-2265
600 TEFL-1866 TEFL-2066 TEFL-2266
800 TEFL-1868 TEFL-2068 TEFL-2268
800

400 TEFL-1884 TEFL-2084 TEFL-2284
500 TEFL-1885 TEFL-2085 TEFL-2285
600 TEFL-1886 TEFL-2086 TEFL-2286
800 TEFL-1888 TEFL-2088 TEFL-2288
Двустворчатая
передняя дверь
600

400 TEFL-1864 TEFL-2064 TEFL-2264
500 TEFL-1865 TEFL-2065 TEFL-2265
600 TEFL-1866 TEFL-2066 TEFL-2266
800 TEFL-1868 TEFL-2068 TEFL-2268
800

400 TEFL-1884 TEFL-2084 TEFL-2284
500 TEFL-1885 TEFL-2085 TEFL-2285
600 TEFL-1886 TEFL-2086 TEFL-2286
800 TEFL-1888 TEFL-2088 TEFL-2288

Сведения об упаковке

  • Шкафы серии TEFL поставляются в разобранном виде в трех плоских картонных коробках
  • Боковые панели при необходимости заказываются отдельно согласно размерам шкафа
Пример заказа
Партномер Описание
TEFL-1864
Шкаф электрический напольный, 1800х600х400 мм (ВхШхГ), стальной каркас, одностворчатаяпередняя дверь, без боковых панелей, монтажная панель (RAL 2000), трехточечный замок, трехсекционная нижняя панель (пол), без цоколя, IP55, цвет серый (RAL 7035) (разобранный)
TEFL-1814
Шкаф электрический напольный, 1800х1000х400 мм (ВхШхГ), стальной каркас, двустворчатая передняя дверь, без боковых панелей, монтажная панель (RAL 2000), трехточечный замок, трехсекционная нижняя панель (пол), без цоколя, IP55, цвет серый (RAL 7035) (разобранный)
