Вентиляционная панель для шкафов серии TSC

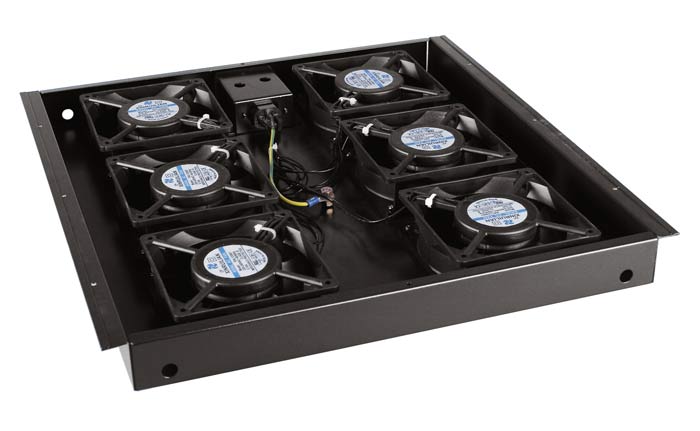

Вентиляционная панель на 6 вентиляторов

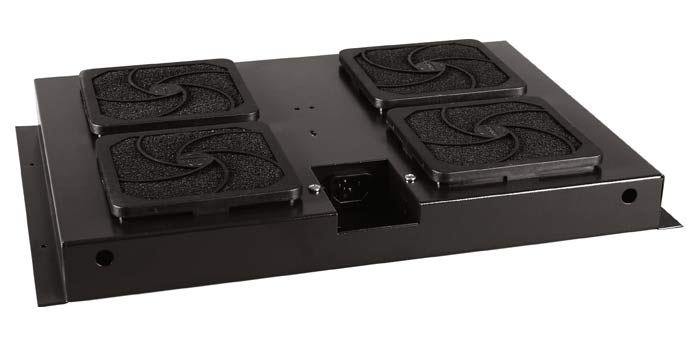

Вентиляционная панель на 4 вентилятора

  • Устанавливается в телекоммуникационные шкафы для охлаждения воздуха
Вентиляционная панель для шкафов серии TSC

Материалы

  • Холоднокатаная сталь
  • Толщина стали: лицевая панель под розетку 1,2 мм
  • Панель 0,8 мм

Отделка поверхности

  • Покрыта порошковой краской RAL9004

Технические характеристики применяемых в панелях вентиляторов

Параметр Стандартный вентилятор (1 шт.) Чертеж вентилятора
Напряжение питания 220-240 В ~
Частота сети питания 50-60 Гц
Номинальная мощность 20 Вт (24 Вт макс.)
Номинальный ток 0,14 А (0,154 А макс.)
Скорость вращения 2600 ± 10% об/мин.
Статическое давление 67 Па (6,8 мм H2O)
Уровень шума (звуковое давление) 43 дБ (45 дБ макс.)
Объем воздушного потока 136 м3/час (80 фут3/мин.)
Минимальный срок службы 30 000 часов (при 25°С)
Температура эксплуатации -10°C – +65°C
Габаритные размеры 120х120х38 мм
Вес вентилятора 500 г
Электрическая безопасность:
Защита двигателя: дистанционная защита полного сопротивления
Диэлектрическая прочность изоляции: 1800 В (50 Гц)/ 0,5 мА/ 1 с
Сопротивление изоляции: 100 МОм (при 500 В –)
Класс изоляции обмотки двигателя: Class E
Конструкция и материалы:
Механизм вращения: подшипник скольжения
Материал статора и ротора: кремнистая сталь
Лопасти: полибутилентерефталат (PBT-PV33%)
Каркас: алюминиевый сплав (ADC12)

Вентиляционная панель для шкафов серии TSC


Номер модели Описание Размеры, мм
Ширина, W Длина, D Расстояние А Расстояние В Расстояние A1
TFAT-SC600-2-RAL9004 Вентиляционная панель на 2 вентилятора для шкафов TSC 436 160 0 418 150
TFAT-SC800-4-RAL9004 Вентиляционная панель на 4 вентилятора для шкафов TSC глубиной 800 мм 436 300 140 418 290
TFAT-SC1000-6-RAL9004 Вентиляционная панель на 6 вентиляторов для шкафов TSC глубиной 1000 мм 436 440 280 418 430
