19'' вентиляционная панель

Вентиляционная панель

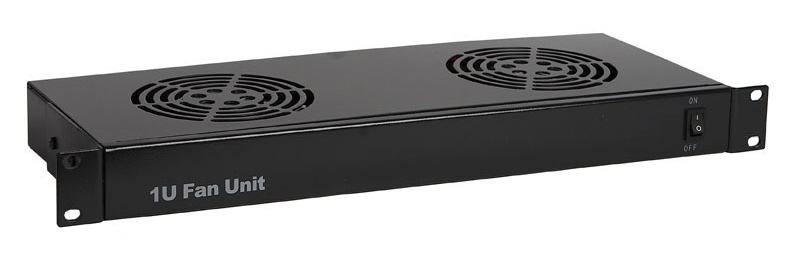

TRFA-2F-RAL9004

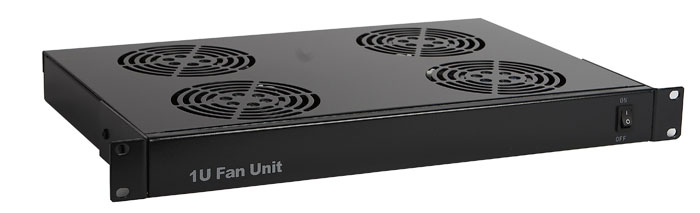

TRFA-4F-RAL9004

  • Устанавливается в телекоммуникационные шкафы для охлаждения воздуха
19'' вентиляционная панель

Материалы

  • Холоднокатаная сталь 1,2 мм

Параметры

  • Диапазон температур: от 0°С до 50°С
  • Вход: 220 В/115 В переменного тока

Отделка поверхности

  • Покрыта порошковой краской RAL9004

Технические характеристики применяемых в панелях вентиляторов

Параметр Стандартный вентилятор (1 шт.) Чертеж вентилятора
Напряжение питания 220-240 В ~
Частота сети питания 50-60 Гц
Номинальная мощность 20 Вт (24 Вт макс.)
Номинальный ток 0,14 А (0,154 А макс.)
Скорость вращения 2600 ± 10% об/мин.
Статическое давление 67 Па (6,8 мм H2O)
Уровень шума (звуковое давление) 43 дБ (45 дБ макс.)
Объем воздушного потока 136 м3/час (80 фут3/мин.)
Минимальный срок службы 30 000 часов (при 25°С)
Температура эксплуатации -10°C – +65°C
Габаритные размеры 120х120х38 мм
Вес вентилятора 500 г
Электрическая безопасность:
Защита двигателя: дистанционная защита полного сопротивления
Диэлектрическая прочность изоляции: 1800 В (50 Гц)/ 0,5 мА/ 1 с
Сопротивление изоляции: 100 МОм (при 500 В –)
Класс изоляции обмотки двигателя: Class E
Конструкция и материалы:
Механизм вращения: подшипник скольжения
Материал статора и ротора: кремнистая сталь
Лопасти: полибутилентерефталат (PBT-PV33%)
Каркас: алюминиевый сплав (ADC12)


Номер модели Описание Глубина, мм
TRFA-2F-RAL9004 Вентиляционная панель 1U с 2 вентиляторами 170
TRFA-4F-RAL9004 Вентиляционная панель 1U с 4 вентиляторами 290
