Напольный 19" шкаф TSA

Шкаф TSA и аксессуары сняты с производства. Архив.

  • Используется для напольного монтажа внутри помещений
  • Передние двери доступны в металлическом и стеклянном исполнениях
  • Перфорация металлических дверей обеспечивает прекрасную вентиляцию
  • Двустворчатые задние двери обеспечивают удобный доступ к оборудованию
  • Передние и задние двери с индивидуальными замками и удобной рукояткой
  • В верхней и нижней панелях пылезащитные щеточные кабельные вводы
  • Съемные боковые панели на защелках и с цилиндрическими замками
  • Высокопрочные ролики 2,5" для перемещения шкафа
  • Регулируемые по высоте ножки М12
  • Поставляется в разобранном виде
Напольный 19" шкаф TSA

Три варианта исполнения дверей

  • PD – передняя дверь перфорированная 65% (цельная); задняя перфорированная 65% (распашная)
  • GD – передняя дверь стеклянная (цельная); задняя перфорированная 65% (распашная)
  • FD – передняя дверь стеклянная (распашная); задняя перфорированная 65% (распашная)

Стандартные размеры

  • Высота: 22–47U (1100–2200 мм)
  • Ширина: 600, 800 мм
  • Глубина: 1000, 1200 мм

Степень защиты

  • IP20

Материал

  • Холоднокатаная сталь SPCC
  • Закаленное стекло толщиной 5,0 мм (в случае стеклянной передней двери)
  • Толщина стальных компонентов: верхняя, нижняя и боковые панели, передняя дверь, вертикальный кабельный организатор – 1,2 мм; каркас, задние двери, поперечный монтажный профиль – 1,5 мм; 19” монтажный профиль, крепление для профиля – 2,0 мм; основания для крепления роликов (суппорты) 2,5 мм

Отделка поверхности

  • Порошковая краска черного цвета (RAL 9004). Другие цвета – по заказу

Нагрузка

  • Допустимая статическая нагрузка: 1500 кг

Комплектация шкафов серии TSA

Наименование Количество при ширине шкафа Материал Отделка поверхности Примечание
600 мм 800 мм
1 Каркас 1 1 Холоднокатаная сталь SPCC, 1,5 мм Порошковая краска
2 Передняя дверь 1 1 Холоднокатаная сталь 1,2 мм (или стекло 5 мм) Порошковая краска (или стекло) Перфорация 65% (или сплошное стекло)
3 Замок передней двери 1 1 Никелирование Модель замка MS882
4 Задняя левая дверь 1 1 Холоднокатаная сталь SPCC, 1,5 мм Порошковая краска Перфорация 65%
5 Задняя правая дверь 1 1 Холоднокатаная сталь SPCC, 1,5 мм Порошковая краска Перфорация 65%
6 Замок задних дверей 1 1 Никелирование Модель замка MS840-2B
7 Съемная боковая панель 2 2 Холоднокатаная сталь SPCC, 1,2 мм Порошковая краска На защелках (замки в комплекте)
8 Верхняя панель (потолок) 1 1 Холоднокатаная сталь SPCC, 1,2 мм Порошковая краска В комплекте 2 щеточных кабельных ввода
9 Основания для роликов (суппорты) 4 4 Холоднокатаная сталь SPCC, 2,5 мм Порошковая краска
10 Ролики 4 4 2,5", без тормозного механизма
11 Регулируемые ножки 4 4 M12
12 Поперечный монтажный профиль 2 4(6) Холоднокатаная сталь SPCC, 1,5 мм Оцинковка 4 шт. – для шкафов высотой до (≤) 27U
13 19” монтажный профиль 4 4 Холоднокатаная сталь SPCC, 2 мм Оцинковка
14 Крепление для 19" монтажного профиля 8(12) Холоднокатаная сталь SPCC, 2 мм Порошковая краска 8 шт. – для шкафов высотой до (≤) 27U
15 Вертикальный кабельный организатор 2 Холоднокатаная сталь SPCC, 1,2 мм Порошковая краска
16 Нижняя панель (пол) 1 1 Холоднокатаная сталь SPCC, 1,2 мм Порошковая краска В комплекте 2 щеточных кабельных ввода
17 Крепежный набор 1 1 Полный комплект крепежных элементов

* В скобках указано количество при высоте шкафа более (>) 32U.

  • Соответствует ANSI/TIA/EIA; RS-310-D, DIN 41494: часть 1, IEC 297-2, DIN 41494: часть 7, GB/T3047.2-92, ETSI

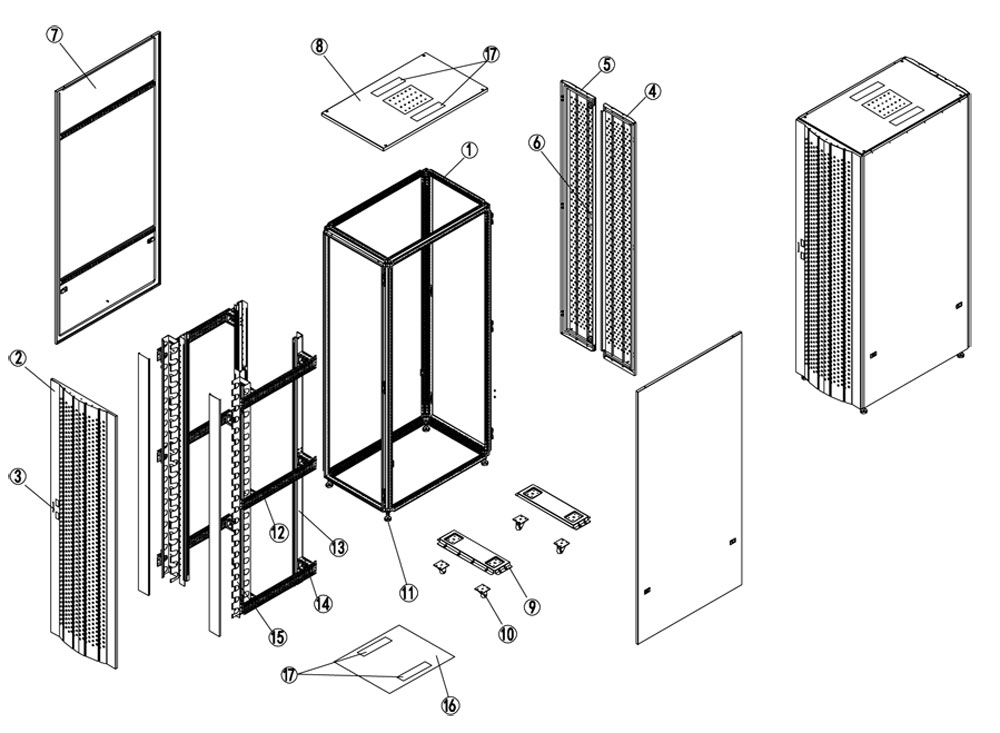

  1. Каркас
  2. Передняя перфорированная дверь
  3. Замок передней двери
  4. Задняя левая перфорированная дверь
  5. Задняя правая перфорированная дверь
  6. Замок задних дверей
  7. Съемная боковая панель
  8. Верхняя панель (потолок)
  9. Суппорты для крепления роликов
  10. 2,5" ролики
  11. Регулируемые ножки
  12. Поперечный монтажный профиль
  13. 19" монтажный профиль
  14. Крепление для 19" монтажного профиля (в шкафах шириной 600 мм компонент не используется)
  15. Вертикальный кабельный организатор (только для шкафов шириной 800 мм)
  16. Нижняя панель (пол)
  17. Кабельные щеточные вводы

Чертеж шкафа шириной 600 мм

Чертеж шкафа шириной 800 мм

Варианты исполнения дверей

Обозначение в партномере PD GD FD
Передняя дверь Перфорированная 65% (цельная) Стеклянная (цельная) Стеклянная (распашная)
Задняя дверь Перфорированная 65% (распашная)

Упаковка и перечень компонентов шкафа TSA

  1. Шкафы серии TSA поставляются в разобранном виде в 5-ти плоских картонных коробках. Коробки снабжены сопроводительными надписями и скреплены пластиковой монтажной лентой.
  2. Поставка вертикальных кабельных организаторов предусмотрена только для шкафов шириной 800 мм.

Коробка №1

Верхняя и нижняя панели,
аксессуары

Коробка №2

Каркас

Коробка №3

Передняя и задняя двери

Коробка №4

Боковые панели

Коробка №5

Монтажные профили и кабельные
организаторы (только для шкафов
шириной 800 мм)

Ведомость комплектации коробки №1 «Верхняя и нижняя панели, аксессуары»

Компоненты / Ширина шкафа 600 мм 800 мм
1 Верхняя панель 1 1
2 Рама верхней панели 1 1
3 Нижняя панель (с рамой) 1 1
4 Щеточные кабельные вводы 4 4
5 Перфорированная фальшпанель 1 1>
6 Регулируемые ножки + 2,5" ролики 4 + 4 4 + 4
7 Поперечный монтажный профиль 2 4(6)
8 Крепление для 19" монтажного профиля - 8(12)
9 Крепежный набор 1 1
10 Руководство по сборке 1 1

*В скобках указано количество при высоте шкафа более (>) 27U.


Ведомость комплектации коробки №2 «Каркас»

Компоненты / Ширина шкафа 600 мм 800 мм
1 Опорные стойки каркаса 4 4


Ведомость комплектации коробки №3 «Передняя и задняя двери» 800 мм

Компоненты / Ширина шкафа 600 мм 800 мм
1 Задняя дверь (двустворчатая) 1 1
2 Передняя дверь 1 1


Ведомость комплектации коробки №4 «Боковые панели»

Компоненты / Ширина шкафа 600 мм 800 мм
1 Боковая панель 2 2


Ведомость комплектации коробки №5 «Монтажные профили и кабельные организаторы»*

Компоненты / Ширина шкафа 600 мм 800 мм
1 19" монтажный профиль 4 4
2 Вертикальный кабельный организатор* - 2

*Вертикальные кабельные организаторы предусмотрены только для шкафов шириной 800 мм.


Коробка №1

Коробка №2

Коробка №3

Коробка №4

Коробка №5

____________
Компания Hyperline оставляет за собой право вносить изменения в упаковку и комплектацию без предварительного уведомления. Возможные изменения (в зависимости от поставки) являются незначительными и не влияют на технические характеристики изделия.

Сводная таблица моделей

Партномер1 Полезная высота Ширина, мм Глубина2 габаритная и монтажная, мм Высота, мм Размеры упаковки, мм Объем упаковки, м3
TSA-2261-PD-RAL9004 22U 600 1000 (845) 1100 690x1090x1130 0,5380
TSA-2261-GD-RAL9004
TSA-2262-PD-RAL9004 1200 (1045) 690x1290x1130 1,0058
TSA-2262-GD-RAL9004
TSA-2281-PD-RAL9004 800 1000 (670) 890x1090x1130 0,8499
TSA-2281-FD-RAL9004
TSA-2282-PD-RAL9004 1200 (870) 890x1290x1130 1,2973
TSA-2282-FD-RAL9004
TSA-3261-PD-RAL9004 32U 600 1000 (845) 1600 690x1090x1630 1,2259
TSA-3261-GD-RAL9004
TSA-3262-PD-RAL9004 1200 (1045) 690x1290x1630 1,4507
TSA-3262-GD-RAL9004
TSA-3281-PD-RAL9004 800 1000 (670) 890x1090x1630 1,5813
TSA-3281-FD-RAL9004
TSA-3282-PD-RAL9004 1200 (870) 890x1290x1630 1,8714
TSA-3282-FD-RAL9004
TSA-3761-PD-RAL9004 37U 600 1000 (845) 1800 690x1¬090x1830 1,3763
TSA-3761-GD-RAL9004
TSA-3762-PD-RAL9004 1200 (1045) 690x1290x1830 1,6289
TSA-3762-GD-RAL9004
TSA-3781-PD-RAL9004 800 1000 (670) 890x1090x1830 1,7753
TSA-3781-FD-RAL9004
TSA-3782-PD-RAL9004 1200 (870) 890x1290x1830 2,1010
TSA-3782-FD-RAL9004
TSA-4261-PD-RAL9004 42U 600 1000 (845) 2000 690x1090x2030 1,5267
TSA-4261-GD-RAL9004
TSA-4262-PD-RAL9004 1200 (1045) 690x1290x2030 1,8069
TSA-4262-GD-RAL9004
TSA-4281-PD-RAL9004 800 1000 (670) 890x1090x2030 1,9693
TSA-4281-FD-RAL9004
TSA-4282-PD-RAL9004 1200 (870) 890x1290x2030 2,3306
TSA-4282-FD-RAL9004
TSA-4761-PD-RAL9004 47U 600 1000 (845) 2200 690x1090x2230 1,6772
TSA-4761-GD-RAL9004
TSA-4762-PD-RAL9004 1200 (1045) 690x1290x2230 1,9849
TSA-4762-GD-RAL9004
TSA-4781-PD-RAL9004 800 1000 (670) 890x1090x2230 2,1633
TSA-4781-FD-RAL9004
TSA-4782-PD-RAL9004 1200 (870) 890x1290x2230 2,5603
TSA-4782-FD-RAL9004

1) Обозначение варианта исполнения дверей в партномере:
   PD – передняя дверь перфорированная 65% (цельная); задняя перфорированная 65% (распашная).
   GD – передняя дверь стеклянная (цельная); задняя перфорированная 65% (распашная).
   FD – передняя дверь стеклянная (распашная); задняя перфорированная 65% (распашная).
2) В скобках указано максимальное расстояние между передними и задними монтажными профилями.


Информация для заказа
Партномер Описание
TSA-2261-PD-RAL9004 Шкаф напольный 19", 22U, 1100×600×1000мм, передняя и задняя перфорированные двери (перфорация 65%), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-2261-GD-RAL9004 Шкаф напольный 19", 22U, 1100×600×1000мм, передняя дверь стеклянная, задняя перфорированная 65% (распашная), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-2262-PD-RAL9004 Шкаф напольный 19", 22U, 1100×600×1200мм, передняя и задняя перфорированные двери (перфорация 65%), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-2262-GD-RAL9004 Шкаф напольный 19", 22U, 1100×600×1200мм, передняя дверь стеклянная, задняя перфорированная 65% (распашная), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-2281-PD-RAL9004 Шкаф напольный 19", 22U, 1100×800×1000мм, передняя и задняя перфорированные двери (перфорация 65%), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-2281-FD-RAL9004 Шкаф напольный 19", 22U, 1100×800×1000мм, передняя дверь стеклянная (распашная), задняя перфорированная 65% (распашная), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-2282-PD-RAL9004 Шкаф напольный 19", 22U, 1100×800×1200мм, передняя и задняя перфорированные двери (перфорация 65%), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-2282-FD-RAL9004 Шкаф напольный 19", 22U, 1100×800×1200мм, передняя дверь стеклянная (распашная), задняя перфорированная 65% (распашная), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-3261-PD-RAL9004 Шкаф напольный 19", 32U, 1600×600×1000мм, передняя и задняя перфорированные двери (перфорация 65%), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-3261-GD-RAL9004 Шкаф напольный 19", 32U, 1600×600×1000мм, передняя дверь стеклянная, задняя перфорированная 65% (распашная), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-3262-PD-RAL9004 Шкаф напольный 19", 32U, 1600×600×1200мм, передняя и задняя перфорированные двери (перфорация 65%), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-3262-GD-RAL9004 Шкаф напольный 19", 32U, 1600×600×1200мм, передняя дверь стеклянная, задняя перфорированная 65% (распашная), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-3281-PD-RAL9004 Шкаф напольный 19", 32U, 1600×800×1000мм, передняя и задняя перфорированные двери (перфорация 65%), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-3281-FD-RAL9004 Шкаф напольный 19", 32U, 1600×800×1000мм, передняя дверь стеклянная (распашная), задняя перфорированная 65% (распашная), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-3282-PD-RAL9004 Шкаф напольный 19", 32U, 1600×800×1200мм, передняя и задняя перфорированные двери (перфорация 65%), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-3282-FD-RAL9004 Шкаф напольный 19", 32U, 1600×800×1200мм, передняя дверь стеклянная (распашная), задняя перфорированная 65% (распашная), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-3761-PD-RAL9004 Шкаф напольный 19", 37U, 1800×600×1000мм, передняя и задняя перфорированные двери (перфорация 65%), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-3761-GD-RAL9004 Шкаф напольный 19", 37U, 1800×600×1000мм, передняя дверь стеклянная, задняя перфорированная 65% (распашная), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-3762-PD-RAL9004 Шкаф напольный 19", 37U, 1800×600×1200мм, передняя и задняя перфорированные двери (перфорация 65%), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-3781-PD-RAL9004 Шкаф напольный 19", 37U, 1800×800×1000мм, передняя и задняя перфорированные двери (перфорация 65%), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-3781-FD-RAL9004 Шкаф напольный 19", 37U, 1800×800×1000мм, передняя дверь стеклянная (распашная), задняя перфорированная 65% (распашная), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-3782-PD-RAL9004 Шкаф напольный 19", 37U, 1800×800×1200мм, передняя и задняя перфорированные двери (перфорация 65%), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-3782-FD-RAL9004 Шкаф напольный 19", 37U, 1800×800×1200мм, передняя дверь стеклянная (распашная), задняя перфорированная 65% (распашная), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-4261-PD-RAL9004 Шкаф напольный 19", 42U, 2000×600×1000мм, передняя и задняя перфорированные двери (перфорация 65%), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-4261-GD-RAL9004 Шкаф напольный 19", 42U, 2000×600×1000мм, передняя дверь стеклянная, задняя перфорированная 65% (распашная), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-4262-PD-RAL9004 Шкаф напольный 19", 42U, 2000×600×1200мм, передняя и задняя перфорированные двери (перфорация 65%), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-4262-GD-RAL9004 Шкаф напольный 19", 42U, 2000×600×1200мм, передняя дверь стеклянная, задняя перфорированная 65% (распашная), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-4281-PD-RAL9004 Шкаф напольный 19", 42U, 2000×800×1000мм, передняя и задняя перфорированные двери (перфорация 65%), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-4281-FD-RAL9004 Шкаф напольный 19", 42U, 2000×800×1000мм, передняя дверь стеклянная (распашная), задняя перфорированная 65% (распашная), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-4282-PD-RAL9004 Шкаф напольный 19", 42U, 2000×800×1200мм, передняя и задняя перфорированные двери (перфорация 65%), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-4282-FD-RAL9004 Шкаф напольный 19", 42U, 2000×800×1200мм, передняя дверь стеклянная (распашная), задняя перфорированная 65% (распашная), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-4761-PD-RAL9004 Шкаф напольный 19", 47U, 2200×600×1000мм, передняя и задняя перфорированные двери (перфорация 65%), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-4761-GD-RAL9004 Шкаф напольный 19", 47U, 2200×600×1000мм, передняя дверь стеклянная, задняя перфорированная 65% (распашная), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-4762-PD-RAL9004 Шкаф напольный 19", 47U, 2200×600×1200мм, передняя и задняя перфорированные двери (перфорация 65%), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-4762-GD-RAL9004 Шкаф напольный 19", 47U, 2200×600×1200мм, передняя дверь стеклянная, задняя перфорированная 65% (распашная), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-4781-PD-RAL9004 Шкаф напольный 19", 47U, 2200×800×1000мм, передняя и задняя перфорированные двери (перфорация 65%), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-4781-FD-RAL9004 Шкаф напольный 19", 47U, 2200×800×1000мм, передняя дверь стеклянная (распашная), задняя перфорированная 65% (распашная), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-4782-PD-RAL9004 Шкаф напольный 19", 47U, 2200×800×1200мм, передняя и задняя перфорированные двери (перфорация 65%), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
TSA-4782-FD-RAL9004 Шкаф напольный 19", 47U, 2200×800×1200мм, передняя дверь стеклянная (распашная), задняя перфорированная 65% (распашная), съемные боковые панели, цвет черный (RAL 9004) (разобранный)
