Настенный 19" шкаф TWFS
  • Используется для настенного монтажа внутри помещений
  • Сборная конструкция обеспечивает простой и быстрый монтаж
  • Передние двери доступны в металлическом и стеклянном исполнениях
  • Съемные боковые панели на защелках и с цилиндрическими замками
  • Передняя дверь оснащена индивидуальным замком и удобной рукояткой
  • Возможна левосторонняя или правосторонняя навеска двери
  • Удобное открывание передней двери под углом более 180°
  • В комплект входит две пары (4 шт.) 19” монтажных профилей
  • Два горизонтальных профиля для установки оборудования
  • Щеточные кабельные вводы в нижней и верхней панелях
  • В верхней панели два штатных места под вентиляторы
  • Поставляется в разобранном виде
Настенный 19" шкаф TWFS
  • Соответствует ANSI/TIA/EIA; RS-310-D, DIN 41494: часть 1, IEC 297-2, DIN 41494: часть 7, GB/T3047.2-92, ETSI

Два варианта исполнения дверей

  • GP – передняя дверь стеклянная с перфорацией по бокам
  • SR – передняя дверь металлическая

Стандартные размеры

  • Высота: 4–22U (278–1086 мм)
  • Ширина: 600 мм
  • Глубина: 450, 600 мм

Материал

  • Холоднокатаная сталь SPCC
  • Закаленное стекло толщиной 5,0 мм (в случае стеклянной передней двери)
  • Толщина стальных компонентов: каркас, поперечный монтажный профиль, задняя панель, панель-пол – 1,2 мм; передняя дверь, боковые панели, панель-потолок, горизонтальный монтажный профиль – 1,5 мм; 19” монтажный профиль – 2,0 мм

Нагрузка

  • Допустимая статическая нагрузка: 40 кг

Степень защиты

  • IP20

Отделка поверхности

  • Монтажные профили: оцинковано-хромированные
  • Другие элементы: порошковая краска черного цвета (RAL 9004). Другие цвета – по заказу



Конструкция

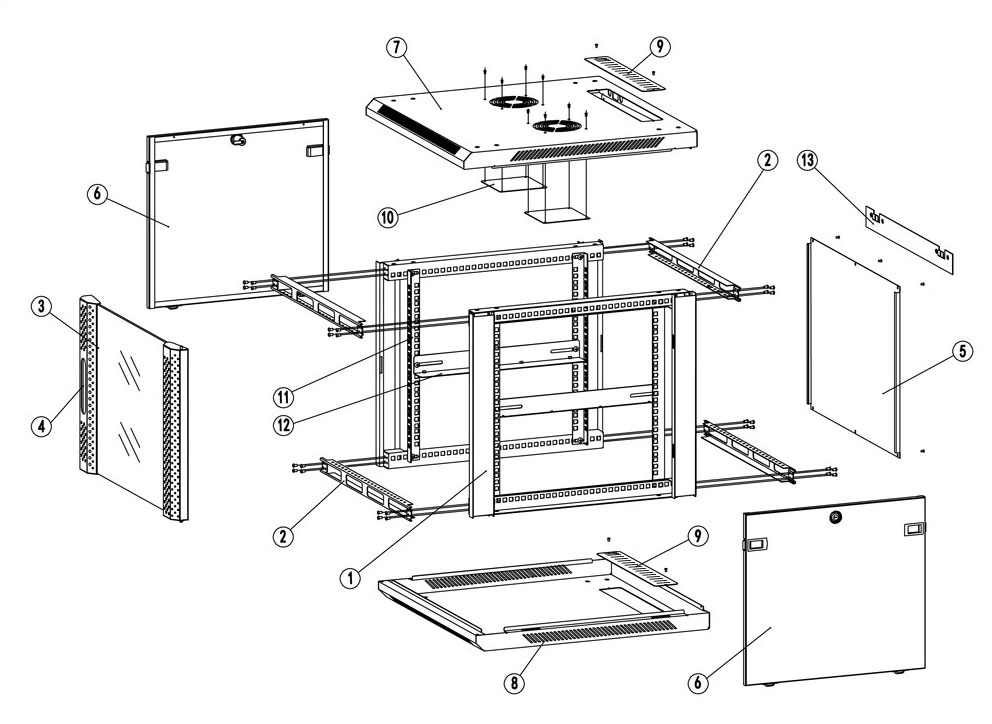

  1. Каркас
  2. Поперечный монтажный профиль
  3. Передняя дверь с перфорацией по бокам
  4. Замок передней двери с ручкой
  5. Задняя панель
  6. Боковые панели на защелках и замком
  7. Панель-потолок
  8. Панель-пол
  9. Щеточный кабельный ввод
  10. Отверстие для монтажа вентилятора
  11. 19” монтажный профиль
  12. Горизонтальный монтажный профиль
  13. Панель для настенного монтажа



Комплектация шкафов серии TWFS

Наименование Кол-во Материал Отделка поверхности Примечание
Каркас 2 Холоднокатаная сталь
SPCC, 1.2 мм
Порошковое покрытие
Поперечный монтажный профиль 4 Холоднокатаная сталь
SPCC, 1.2 мм
Порошковое покрытие
Передняя дверь 1 Холоднокатаная сталь
SPCC, 1,5 мм; стекло
высокопрочное 5,0 мм
Стеклянная дверь с перфорацией по бокам (или сплошная металлическая дверь) Замок с ручкой
Задняя панель 1 Холоднокатаная сталь
SPCC, 1.2 мм
Порошковое покрытие Крепится к панелям пол и потолок при помощи винтов
Боковая панель 2 Холоднокатаная сталь
SPCC, 1.5 мм
Порошковое покрытие Стальные на защелках (замки в комплекте)
Панель-потолок 1 Холоднокатаная сталь
SPCC, 1.5 мм
Порошковое покрытие Включает отверстия для монтажа вентилятора, с прямоугольным щеточным кабельным вводом
Панель-пол 1 Холоднокатаная сталь
SPCC, 1.2 мм
Порошковое покрытие С прямоугольным щеточным кабельным вводом
19” монтажный профиль 4 Холоднокатаная сталь
SPCC, 2.0 мм
Оцинкованно-хромированный
Горизонтальный монтажный профиль 1/2 Холоднокатаная сталь
SPCC, 1.5 мм
Оцинкованно-хромированный 4U-12U: 2 шт.;
15U-18U: 4 шт;
22U: 6 шт.
Винты и гайки 10/20 Оцинкованно-хромированные 4U-12U: 10 наборов;
15U-18U: 20 наборов;
22U: 30 наборов
Панель для настенного монтажа 1 Холоднокатаная сталь
SPCC, 1.5 мм
Порошковое покрытие Используется для навеса шкафа на стену.

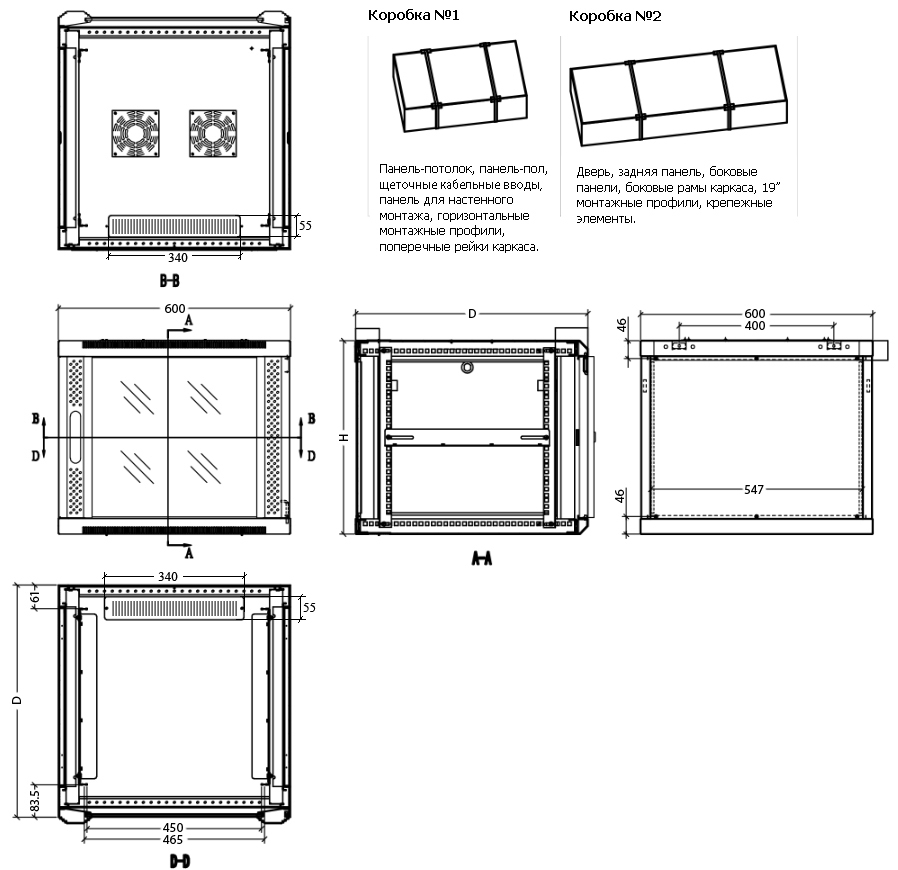

Сводная таблица моделей

Партномер1 Полезная высота Ширина, мм Глубина2 габаритная и монтажная, мм Высота, мм Размеры упаковки, мм Объем упаковки, м3
TWFS-0445-GP-RAL9004 4U 600 450 (275) 278 665x515x315 0.1079
TWFS-0445-SR-RAL9004
TWFS-0645-GP-RAL9004 6U 600 450 (275) 367 665x515x405 0,1387
TWFS-0645-SR-RAL9004
TWFS-0666-GP-RAL9004 600 (425) 665x665x405 0,1791
TWFS-0666-SR-RAL9004
TWFS-0945-GP-RAL9004 9U 600 450 (275) 500 665x515x505 0,1729
TWFS-0945-SR-RAL9004
TWFS-0966-GP-RAL9004 600 (425) 665x665x505 0,2233
TWFS-0966-SR-RAL9004
TWFS-1245-GP-RAL9004 12U 600 450 (275) 650 665x515x685 0,2346
TWFS-1245-SR-RAL9004
TWFS-1266-GP-RAL9004 600 (425) 665x665x685 0,3029
TWFS-1266-SR-RAL9004
TWFS-1545-GP-RAL9004 15U 600 450 (275) 775 665x515x810 0,2774
TWFS-1545-SR-RAL9004
TWFS-1566-GP-RAL9004 600 (425) 665x665x810 0,3582
TWFS-1566-SR-RAL9004
TWFS-1845-GP-RAL9004 18U 600 450 (275) 908 665x515x945 0,3236
TWFS-1845-SR-RAL9004
TWFS-1866-GP-RAL9004 600 (425) 665x665x945 0,4179
TWFS-1866-SR-RAL9004
TWFS-2245-GP-RAL9004 22U 600 450 (275) 1086 665x515x1122 0,3842
TWFS-2245-SR-RAL9004
TWFS-2266-GP-RAL9004 600 (425) 665x665x1122 0,4962
TWFS-2266-SR-RAL9004

1) Обозначение варианта исполнения дверей в партномере:
   GP – передняя дверь стеклянная с перфорацией по бокам.
   SR – передняя дверь металлическая.
2) В скобках указано максимальное расстояние между передними и задними монтажными профилями.

Информация для заказа
Партномер Описание
TWFS-0445-GP-RAL9004 Шкаф настенный 19-дюймовый (19"), 4U, 278×600×450, стеклянная дверь с перфорацией по бокам, ручка с замком, цвет черный (RAL 9004)
TWFS-0445-SR-RAL9004 Шкаф настенный 19-дюймовый (19"), 4U, 278×600×450, металлическая передняя дверь с замком, цвет черный (RAL 9004)
TWFS-0645-GP-RAL9004 Шкаф настенный 19-дюймовый (19"), 6U, 367×600×450, стеклянная дверь с перфорацией по бокам, ручка с замком, цвет черный (RAL 9004)
TWFS-0645-SR-RAL9004 Шкаф настенный 19-дюймовый (19"), 6U, 367×600×450, металлическая передняя дверь с замком, цвет черный (RAL 9004)
TWFS-0666-GP-RAL9004 Шкаф настенный 19-дюймовый (19"), 6U, 367×600×600, стеклянная дверь с перфорацией по бокам, ручка с замком, цвет черный (RAL 9004)
TWFS-0666-SR-RAL9004 Шкаф настенный 19-дюймовый (19"), 6U, 367×600×600, металлическая передняя дверь с замком, цвет черный (RAL 9004)
TWFS-0945-GP-RAL9004 Шкаф настенный 19-дюймовый (19"), 9U, 500×600×450, стеклянная дверь с перфорацией по бокам, ручка с замком, цвет черный (RAL 9004)
TWFS-0945-SR-RAL9004 Шкаф настенный 19-дюймовый (19"), 9U, 500×600×450, металлическая передняя дверь с замком, цвет черный (RAL 9004)
TWFS-0966-GP-RAL9004 Шкаф настенный 19-дюймовый (19"), 9U, 500×600×600, стеклянная дверь с перфорацией по бокам, ручка с замком, цвет черный (RAL 9004)
TWFS-0966-SR-RAL9004 Шкаф настенный 19-дюймовый (19"), 9U, 500×600×600, металлическая передняя дверь с замком, цвет черный (RAL 9004)
TWFS-1245-GP-RAL9004 Шкаф настенный 19-дюймовый (19"), 12U, 650×600×450, стеклянная дверь с перфорацией по бокам, ручка с замком, цвет черный (RAL 9004)
TWFS-1245-SR-RAL9004 Шкаф настенный 19-дюймовый (19"), 12U, 650×600×450, металлическая передняя дверь с замком, цвет черный (RAL 9004)
TWFS-1266-GP-RAL9004 Шкаф настенный 19-дюймовый (19"), 12U, 650×600×600, стеклянная дверь с перфорацией по бокам, ручка с замком, цвет черный (RAL 9004)
TWFS-1266-SR-RAL9004 Шкаф настенный 19-дюймовый (19"), 12U, 650×600×600, металлическая передняя дверь с замком, цвет черный (RAL 9004)
TWFS-1545-GP-RAL9004 Шкаф настенный 19-дюймовый (19"), 15U, 775×600×450, стеклянная дверь с перфорацией по бокам, ручка с замком, цвет черный (RAL 9004)
TWFS-1545-SR-RAL9004 Шкаф настенный 19-дюймовый (19"), 15U, 775×600×450, металлическая передняя дверь с замком, цвет черный (RAL 9004)
TWFS-1566-GP-RAL9004 Шкаф настенный 19-дюймовый (19"), 15U, 775×600×600, стеклянная дверь с перфорацией по бокам, ручка с замком, цвет черный (RAL 9004)
TWFS-1566-SR-RAL9004 Шкаф настенный 19-дюймовый (19"), 15U, 775×600×600, металлическая передняя дверь с замком, цвет черный (RAL 9004)
TWFS-1845-GP-RAL9004 Шкаф настенный 19-дюймовый (19"), 18U, 908×600×450, стеклянная дверь с перфорацией по бокам, ручка с замком, цвет черный (RAL 9004)
TWFS-1845-SR-RAL9004 Шкаф настенный 19-дюймовый (19"), 18U, 908×600×450, металлическая передняя дверь с замком, цвет черный (RAL 9004)
TWFS-1866-GP-RAL9004 Шкаф настенный 19-дюймовый (19"), 18U, 908×600×600, стеклянная дверь с перфорацией по бокам, ручка с замком, цвет черный (RAL 9004)
TWFS-1866-SR-RAL9004 Шкаф настенный 19-дюймовый (19"), 18U, 908×600×600 металлическая передняя дверь с замком, цвет черный (RAL 9004)
TWFS-2245-GP-RAL9004 Шкаф настенный 19-дюймовый (19"), 22U, 1086×600×450, стеклянная дверь с перфорацией по бокам, ручка с замком, цвет черный (RAL 9004)
TWFS-2245-SR-RAL9004 Шкаф настенный 19-дюймовый (19"), 22U, 1086×600×450, металлическая передняя дверь с замком, цвет черный (RAL 9004)
TWFS-2266-GP-RAL9004 Шкаф настенный 19-дюймовый (19"), 22U, 1086×600×600, стеклянная дверью с перфорацией по бокам, ручка с замком, цвет черный (RAL 9004)
TWFS-2266-SR-RAL9004 Шкаф настенный 19-дюймовый (19"), 22U, 1086×600×600, металлическая передняя дверь с замком, цвет черный (RAL 9004)
