Стандартизация идет дальше
Йенс Диттрих
25.06.2003

Аналитиков компьютерного рынка не перестает удивлять та острота, с которой вот уже долгое время ведется обсуждение вопросов нормирования характеристик структурированных кабельных систем. И даже утверждение в конце прошлого года новой редакции основного нормативного документа не принесло ожидаемого успокоения.

1 ноября 2002 г. произошло знаковое событие, имеющее далеко идущие последствия для рынка структурированных кабельных систем: Европейский комитет по электротехнической стандартизации (European Committee for Electrotесhnical Standardisation, CENELEC) ратифицировал новый, радикально переработанный вариант стандарта EN 50173, второе издание которого получило официальное наименование EN 50173-1. Данный директивный документ без каких-либо изменений введен в немецкую нормативную базу как DIN-EN 50173-1. Одновременно ратифицированная вторая версия стандарта ISO/ IEC 11801 является международным аналогом европейского нормативного документа. Кроме того, CENELEC утвердил также норму EN 50346, где описываются процедуры тестирования инсталлированной структурированной кабельной проводки.

Все это означает, что в области построения структурированной кабельной проводки теперь официально действует единая, отвечающая реалиям сегодняшнего дня нормативная база. Новоиспеченный стандарт должен в будущем стать основой для планирования и инсталляции кабельной проводки. Заботясь о предоставлении достаточного времени для введения принятого документа в практическую деятельность широких кругов пользователей СКС, органы по стандартизации пришли к соглашению о целесообразности запрета на внесение в него каких-либо изменений на протяжении по меньшей мере одного года. Согласно принятому решению, официально дискуссия по очередным предложениям может начаться только по истечении указанного периода.

Однако публикация этого стандарта стала своеобразным катализатором многочисленных бурных дискуссий среди специалистов. Не в последнюю очередь причиной такого состояния дел послужило несоответствие некоторых положений нового стандарта устаревшим региональным нормам и уровню развития средств измерительной техники. В чем же причина столь многочисленных дискуссий? Во-первых, новый нормативный документ означает существенный качественный скачок. Стандарт значительно отличается от своей предыдущей версии как по структуре, так и по содержанию. Во-вторых, процесс ратификации норм по отдельным компонентам и способам их тестирования заметно отстает от нормирования на системном уровне. Все это создает потенциальную опасность неправильного восприятия или ошибочной интерпретации отдельных положений в процессе выбора продукта или на этапе проектирования новой кабельной системы.

Изменения в EN 50173-1, по сравнению с предыдущей версией EN 50173:2000, касаются не только введения новых требований к параметрам трактов и линий Класса Е (в диапазоне частот до 250 МГц) и Класса F (в диапазоне частот до 600 МГц). Новым является подход разработчиков стандарта к заданию требований к тракту передачи и отдельным компонентам. Теперь EN 50173-1 подробно нормирует только тракт передачи сигнала, тогда как спецификации компонентов, из которых состоит этот тракт, вынесены в отдельные «компонентные» стандарты.

В главе, посвященной кабелям, стандарт EN 50173-1 ссылается теперь на новую серию норм EN 50288-X-X, где задаются требования к кабелям Категорий от 5 до 7 включительно. Аналогичным образом, глава, регламентирующая штекерные разъемы, содержит ссылку на серию стандартов EN 60603-7-X в той части, которая касается разъемов RJ45/GG45, и на серию стандартов EN 61076-3-104 в отношении опционального разъема Категории 7 (разъем Tera). И, наконец, процесс планирования и инсталляции структурированной кабельной проводки описывается теперь серией стандартов EN 50346-Х (см. Рисунок 1).

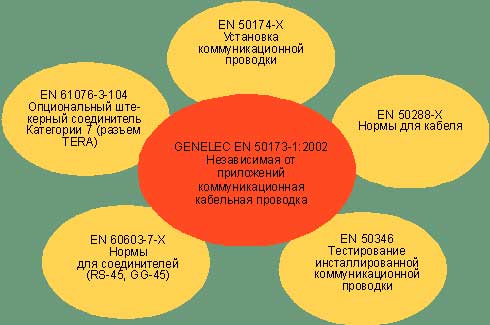

Рисунок 1.

На первый взгляд использование ссылок на внешние нормы значительно затрудняет работу. Однако в действительности такая структура вынуждает более тщательно подходить к процессу проектирования и инсталляции кабельной системы. Наконец, новый нормативный документ дает надежду на то, что он сможет внести полную ясность в изобилие существующих норм, правил и стандартов.

Внутренние изменения

Внутренняя структура стандарта EN 50173-1 также претерпела ряд важных изменений. Основополагающим из них является модернизация самого принципа проверки параметров трактов передачи на их соответствие требованиям нормативного документа. Проверка может осуществляться различными способами.

  • Ранее, согласно DIN EN 50173 от 2000 г., соответствие достигалось за счет совместимости отдельных компонентов и сертификации тракта. Теперь в стандарте DIN EN 50174-1 вводится процедура так называемого планирования качества. Объем мероприятий по практической проверке должен обсуждаться индивидуально. В зависимости от предъявляемых к кабельной системе требований его можно увеличить или уменьшить, если это целесообразно. Естественно, в крупных проектах к качеству должны предъявляться более жесткие требования.
  • В новом документе очень четко определены граничные значения для трактов передачи различных видов. Требования к компонентам рассчитываются на основе граничных значений для трактов передачи с привлечением статистических методов. В результате даже в случае применения сертифицированных компонентов и при соблюдении установленных ограничений на длину линейных кабелей и шнуров в некоторых нетипичных ситуациях не гарантируется со 100-процентной надежностью соблюдение требований к линиям СКС. В таких случаях соответствие параметров тракта передачи положениям стандарта должно быть подтверждено результатами измерений.
  • В стандарте введено определение составного тракта передачи (образуемого, например, в случае применения точки консолидации - Consolidation Рoint, CP). Соблюдение норм должно быть обеспечено и при последующем наращивании тракта, что достигается выбором соответствующей элементной базы (см. Рисунок 2).
  • Стандарт DIN EN 50173:2000 позволял не производить инструментальное тестирование параметров трактов передачи информации, если структура вызывающих сомнения участков тракта соответствует положениям стандарта, а также соблюдены ограничения на длины кабелей и параметры отдельных компонентов. Подобное положение отсутствует в новом нормативном документе.
  • Стандарт DIN EN 50173-1 определяет только параметры стационарной линии и канала, поэтому не описывает никаких процедур по инструментальному определению соответствия нормативным требованиям. Объем измерений и порядок их проведения должны быть установлены при выработке процедуры планирования качества. Соответствующие способы измерений определены в упомянутом выше стандарте EN 50 346.

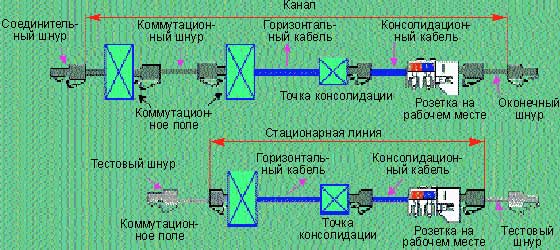

Рисунок 2. Вместо горизонтальной подсистемы стандарта 1995 г., где была описана 90-метровая стационарная линия (Link) и 5 м коммутационного шнура (patch cord), новый нормативный документ специфицирует стационарную линию (Permanent Link) без шнура.



Измерительные приборы и новый стандарт

Измерения, как и ранее, представляют очень большую проблему в процессе построения СКС. В первую очередь это относится к полевым измерениям стационарных линий для передачи сигналов приложений Класса Е. Новый стандарт описывает два принципиально различных объекта измерения: так называемую стационарную линию (Permanent Link) и канал (Channel). В документе приведены соответствующие нормы для обоих объектов. Однако в некоторых ситуациях, как и прежде, не все параметры стационарной линии могут быть корректно протестированы с помощью существующих полевых измерительных приборов. Например, во время измерений стационарных линий протяженностью менее 30 м достаточно часто обнаруживаются ошибки при определении параметра NEXT. Причина в том, что на таких расстояниях существенное влияние на результат измерений начинает оказывать разъем на противоположном конце и качество его соединения с линейным кабелем. По аналогичным причинам при измерении обратных потерь (Return Loss) могут возникнуть проблемы в области очень низких частот. Эта ситуация уже обсуждалась на пленарном заседании ISO/IEC в апреле прошлого года. В соответствии с принятым решением, для устранения ошибок измерений в частотном диапазоне, где затухание кабеля не превышает 3 дБ, оценка параметра возвратных потерь не производится. Данное положение введено и в новую редакцию стандарта EN 50173-1.

В большинстве измерительных приборов, используемых в настоящий момент инсталляторами, упомянутые выше изменения еще не отражены. Кроме того, кривые предельно допустимых значений, которые хранятся в памяти этих устройств, несколько отличаются друг от друга и зависят от инсталлированной версии программного обеспечения. Применение различных версий программного обеспечения часто приводит к тому, что прибор регистрирует несоответствие стандарту, хотя никакой ошибки в действительности нет, что может быть подтверждено при корректном проведении процедуры измерений и правильном монтаже линии в соответствии с требованиями последней редакции стандарта.

Подобные несоответствия обычно проявляются при длине стационарной линии до 30 м, в таких обстоятельствах не слишком значительный выход за предельные значения не считается ошибкой измерений. Подобные тонкости оптимального выбора процедур измерения трудно объяснить заказчику кабельной системы, потому рекомендуем учитывать следующие положения нового стандарта:

  • в процессе испытаний необходимо использовать только такие приборы, которые производитель сертифицировал для измерения параметров кабельных трактов в расчете на приложения Класса Е;
  • инсталлированное программное обеспечение должно обеспечивать определение параметров стационарной линии на соответствие стандарту EN 50173-1;
  • нельзя допускать, чтобы количество проведенных измерений превышало установленный производителем лимит для данной конструкции измерительного адаптера;
  • если в процессе измерений параметров стационарной линии возникнут неустранимые ошибки, то до однозначного выяснения причин целесообразно выполнить приемные измерения по модели канала.

Гармонизация норм

Наряду со стандартом CENELEC EN 50173-1 была принята и новая редакция стандарта ISO/IEC 11801:2002, поэтому в процессе определения параметров линий на основе симметричных кабелей оценки могут различаться. Кроме того, нельзя упускать из вида факт существования американского стандарта ANSI/TIA/EIA 568B. В этом нормативном документе в разделах «Категория 5» и «Категория 5е» приводятся нормы на параметры в частотном диапазоне до 100 МГц. Стандарты ISO/IEC 11801:2002 и EN 50173-1 специфицируют новую Категорию 5 (2002). Ее параметры более жесткие по сравнению с предыдущей версией Категории 5 (2000) и Категорией 5е американского стандарта ANSI/TIA/EIA 568B. В стандарте IEC 61156-5 также применяется обозначение «5е», однако требования отличаются от принятых в EN 50173-1. Таким образом, наиболее полными являются требования Категории 5 (2002) в том виде, в котором они задаются стандартом EN 50173-1. При выборе типа симметричного медного кабеля покупатель должен проконтролировать, на соответствие какой спецификации и какой ее версии нормируются параметры продукта.

Стандарт СКС EN 50173-1 содержит требования на разъемное соединение типа вилка—розетка. Справедливости ради отметим, что нормы для обеспечения независимого выбора компонентов разъема пока не установлены. Документ IEC/SC 48B, куда включены соответствующие требования к неэкранированным и экранированным компонентам, а также описание необходимых для сертификации способов измерений, пока находится в стадии проработки. Его официальная публикация ожидается не ранее конца 2003 г. До этого момента при принятии решения о выборе продукта следует обращать внимание на выполнение для него требований к параметрам, необходимым для обеспечения работоспособности приложений Класса Е.

Заключение

Стандарт EN 50173-1 содержит ряд существенных изменений и нововведений. В случае тщательного выполнения установленных норм и соблюдения требований стандартов на отдельные компоненты кабельная проводка будет полностью соответствовать современному уровню техники и иметь значительный запас на будущее, т. е. кабельная система надежно защитит инвестиции пользователя.


Статья опубликована с разрешения журнала сетевых решений "LAN", №06 2003
