Коннектор 110 типа

Шаг 1

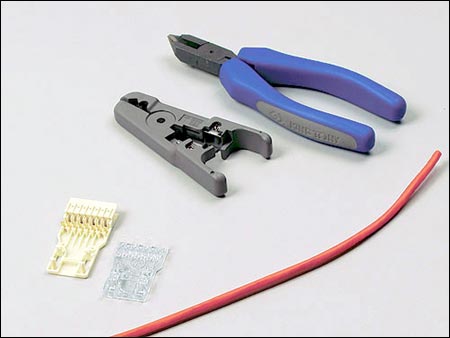

Подготовьте коннектор 110 типа (в данном случае монтаж осуществлялся на примере 4-парного коннектора категории 5е) и инструменты, необходимые для монтажа. Для монтажа вам понадобятся: устройство для зачистки и обрезки витой пары Hyperline HT-501, кусачки, 4-парный кабель UTP, категория 5e, многожильный.


Шаг 2

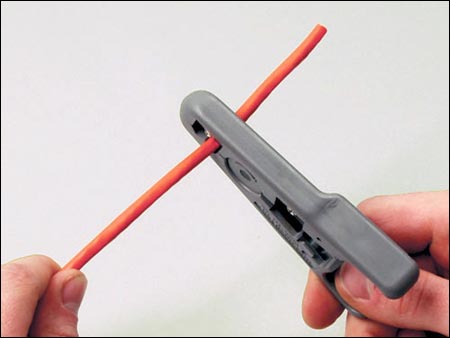

Выполните кольцевую подрезку оболочки кабеля для снятия верхней изоляции. Для этого инструментом надо сделать один полный оборот вокруг кабеля и снять подрезанную часть изоляции. В данном случае зачистка кабеля проводилась устройством для зачистки и обрезки витой пары Hyperline HT-501.


Шаг 3

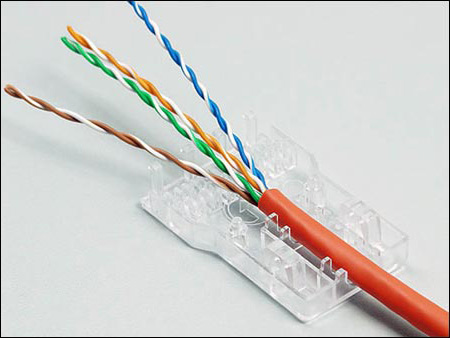

Зафиксируйте кабель в прозрачной крышке коннектора, ориентируясь по стрелке.


Шаг 4

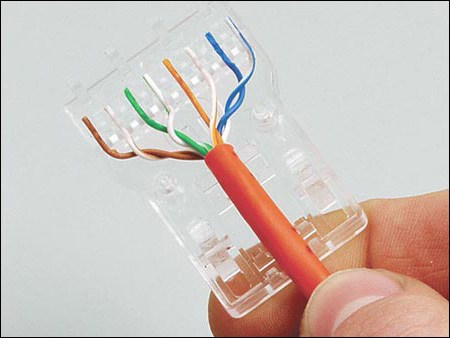

Разложите пары в каналах коннектора в соответствии с цветовой маркировкой, нанесенной на модуль 110 типа (в 4-парном кабеле белые проводники нумеруются первыми):
белый-коричневый/коричневый,
белый-зеленый/зеленый,
белый-оранжевый/оранжевый,
белый-голубой/голубой,
слева направо, при ориентации крышки коннектора от себя.


Шаг 5

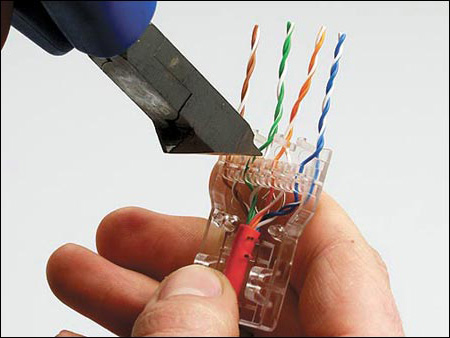

Обрежьте кусачками концы проводников, выступающие за пределы каналов.


Шаг 6

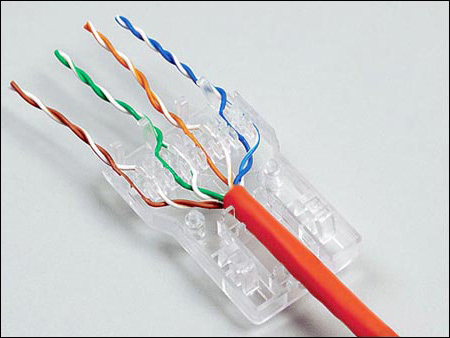

Проводники расположены в соответствии с цветовой схемой разводки и обрезаны.


Шаг 7

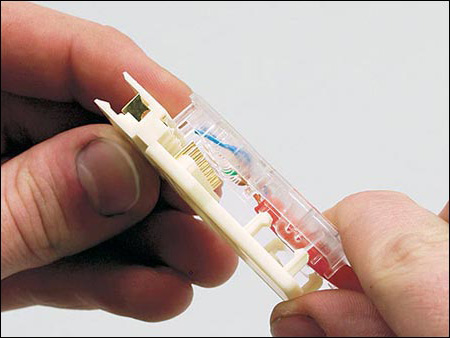

Совместив пазы и слегка надавив, присоедините прозрачную крышку с разложенными проводниками к корпусу коннектора. Крышка присоединяется простым защелкиванием. При этом, расположенные на корпусе коннектора ножи прорезают изоляцию проводников, осуществляя IDC контакт (IDC - Insulation Displacement Connection - контакт со смещением изоляции).


Шаг 8

Готовый модульный шнур (патч-корд) с коннектором 110 типа.
