Модуль типа Keystone Jack RJ-45, кат. 5е, для горизонтальной заделки

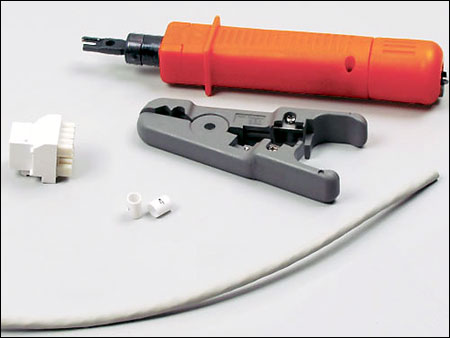

Шаг 1

Подготовьте розеточный модуль Hyperline типа Keystone Jack RJ-45, кат. 5е, горизонтальный (180°), и инструменты, необходимые для монтажа. Для монтажа вам понадобятся: устройство для зачистки и обрезки витой пары Hyperline HT-501, устройство для заделки витой пары с ударным эффектом Hyperline HT-3140, Hyperline 4-парный кабель UTP, категория 5e, одножильный, пластиковые маркеры Hyperline OM-5.5.

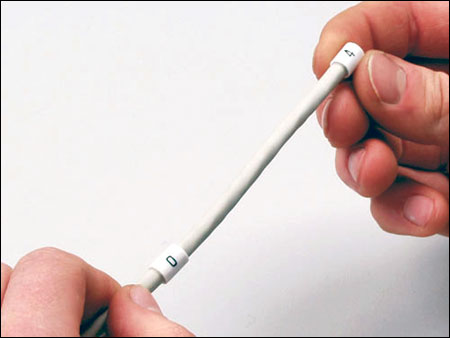

Шаг 2

Нанесите цифровые обозначения на кабель с помощью маркеров. В данном случае использовались круглые пластиковые маркеры Hyperline OM-5.5. Круглые маркеры должны соответствовать диаметру кабеля.

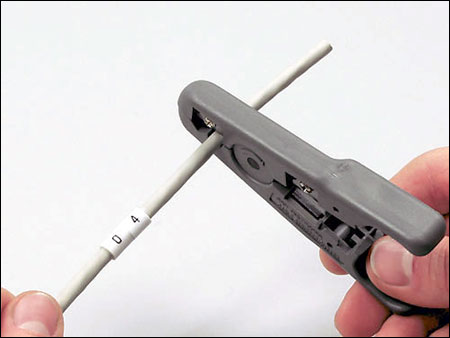

Шаг 3

Выполните кольцевую подрезку оболочки кабеля для снятия верхней изоляции. Для этого инструментом надо сделать один полный оборот вокруг кабеля и удалить подрезанную часть изоляции (примерно 50 мм). В данном случае зачистка кабеля проводилась устройством для зачистки и обрезки витой пары Hyperline HT-501.

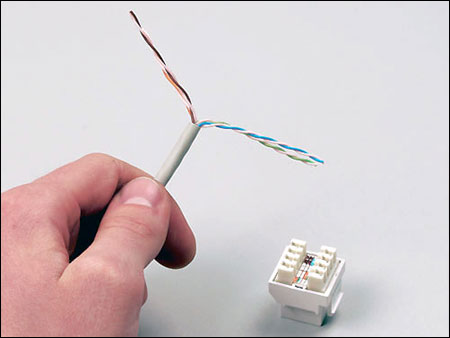

Шаг 4

Подготовьте пары, ориентируясь по цветовой маркировке на печатной плате модуля, в соответствии с выбранным вариантом T568A или T568B.

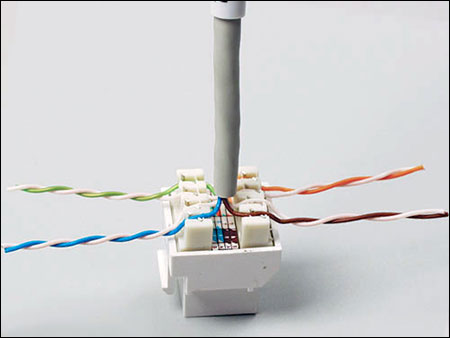

Шаг 5

Разложите витые пары на ножах модуля, сохраняя максимальную целостность свития пар. Поскольку для монтажа кабеля применяется метод "контакта со смещением изоляции" (IDC - Insulation Displacement Connection), не нужно зачищать изоляцию жил.

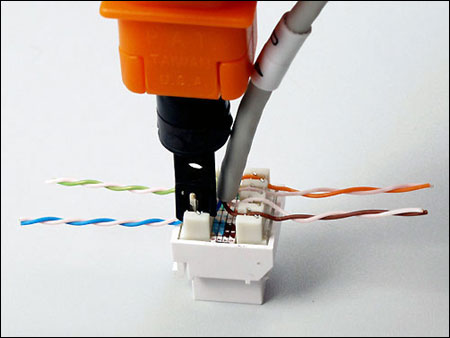

Шаг 6

Устройством для заделки витой пары с ударным эффектом Hyperline HT-3140 надавите на проводники до упора. При этом нож модуля прорезает изоляцию и врезается в металл жилы, что гарантирует надежный контакт. В данном случае использовалось устройство для заделки витой пары с ударным эффектом Hyperline HT-3140. Этот инструмент предназначен также для одновременной обрезки витой пары.

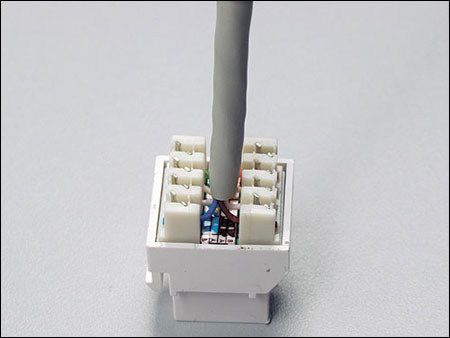

Шаг 7

Полностью смонтированный розеточный модуль.

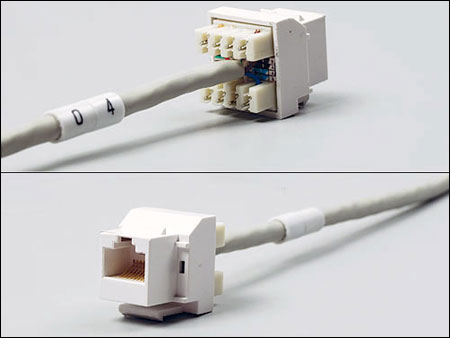

Шаг 8

Общий вид модуля Hyperline типа Keystone Jack, кат. 5е, для горизонтальной заделки.
