Настенная телефонная розетка

Шаг 1

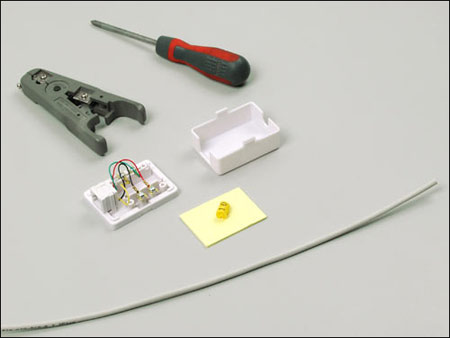

Для монтажа Вам понадобятся: розетка телефонная внешняя одинарная 6P4C, белая Hyperline SB-1-6P4C-C2-WH, устройство для зачистки и обрезки витой пары Hyperline HT-501, телефонный кабель, эластичные пластмассовые маркеры Hyperline EC-1, отвертка.


Шаг 2

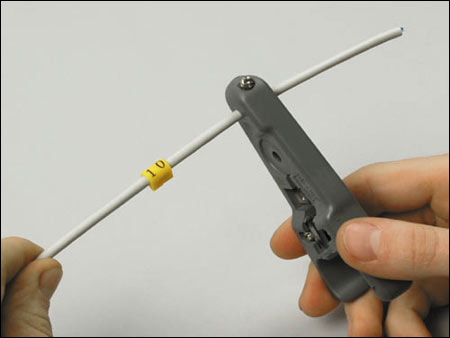

Нанесите маркеры Hyperline EC-1 на кабель. Выполните кольцевую подрезку оболочки кабеля инструментом Hyperline HT-501 и снимите верхнюю изоляцию.


Шаг 3

Отвинтите металлические винты в основании корпуса розетки, не вынимая их.


Шаг 4

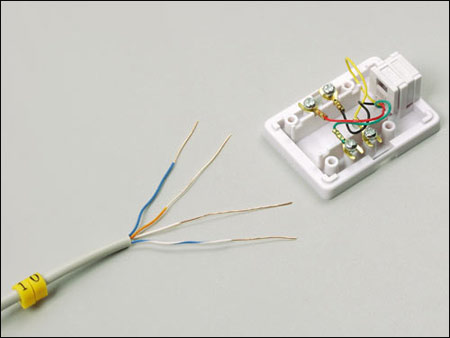

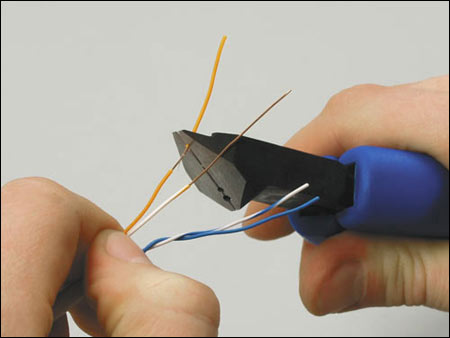

Подготовка проводника перед монтажом заключается в зачистке изоляции на определенную длину. Важно не подрезать жилу во время зачистки, так как это может привезти к обрыву.


Шаг 5

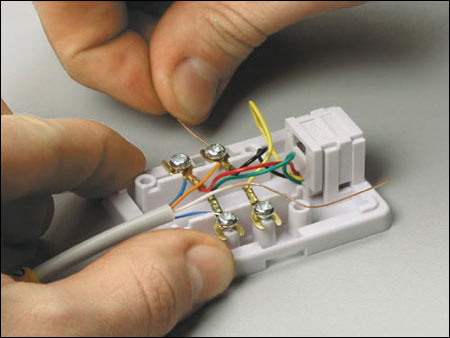

Распрямите витые пары и разложите их в необходимой последовательности.


Шаг 6

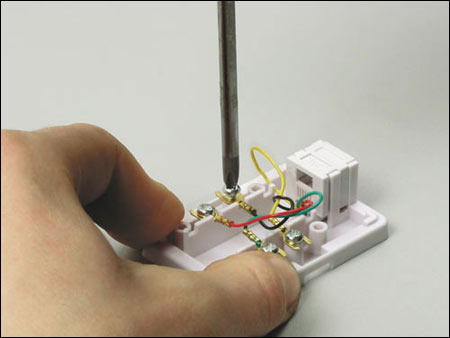

Заведите кабель на основание розетки и накрутите зачищенные жилы на металлические винты. Электрический контакт обеспечивается за счет плотной навивки нескольких витков.


Шаг 7

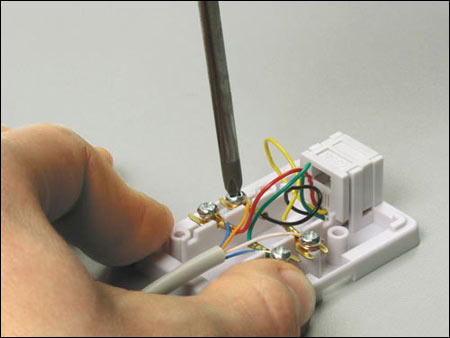

Необходимо проверить, достаточно ли плотно выполнена накрутка, не перехлестнуты ли витки и не торчат ли кончики жил. После этого можно завинтить винты до упора.


Шаг 8

Для накрутки жилу можно использовать только один раз. Для повторного монтажа проводника надо удалить использованный ранее участок жилы и заново зачистить изоляцию на нужную длину.


Шаг 9

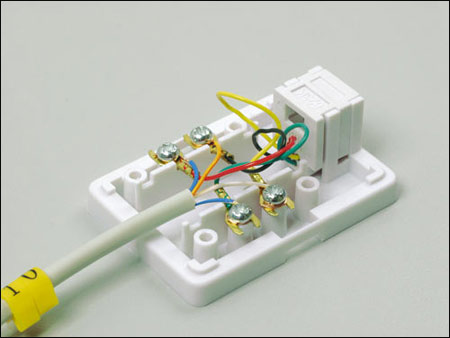

Присоедините крышку к основанию корпуса розетки, совместив пазы и слегка надавив. Розетка крепится на стену с помощью двусторонней клеевой площадки или крепежного набора (в комплекте поставки).


Шаг 10

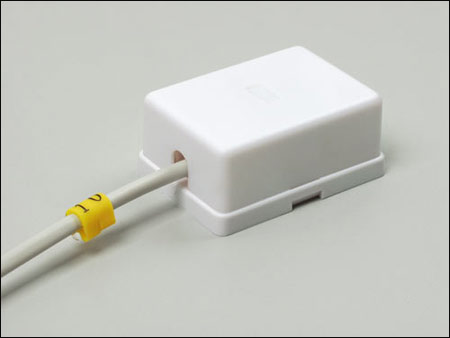

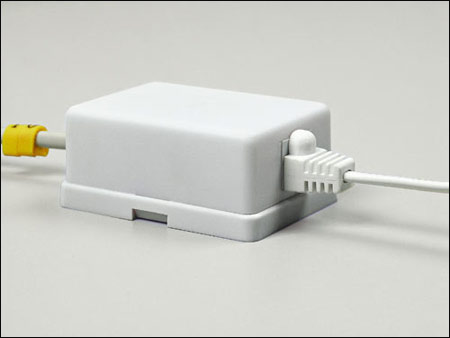

При соединении разъема с розеткой лучше всего использовать защитный колпачок.
