Кабель разъемом RJ-45, кат. 5, универсальный, со вставкой

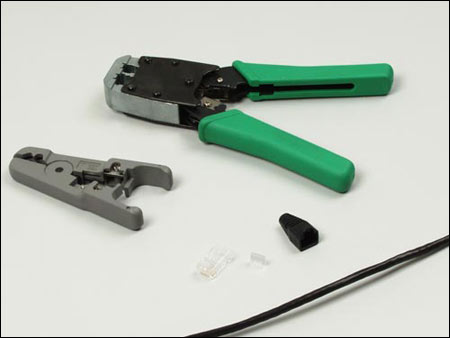

Шаг 1

Для работы Вам понадобятся: Разъем Hyperline PLUG-8P8C-UV-C5, RJ-45, универсальный, категория 5, со вставкой; колпачок изолирующий RJ-45 Hyperline Boot-BK, кабель витая пара UTP, категория 5e, 4 пары, patch Hyperline UTP4-C5E-PATCH-BK, устройство обжимное для RJ-45, RJ-12, профессиональное Hyperline HT-500; устройство для зачистки и обрезки витой пары Hyperline HT-501.


Шаг 2

Отрежьте на необходимую для изготовления патч-корда длину 4-парный кабель Hyperline, категории 5e, patch и наденьте изолирующий колпачок Hyperline. Колпачки защищают кабель от перегибов, а пластиковые замочки разъемов от поломки при частых перекоммутациях.

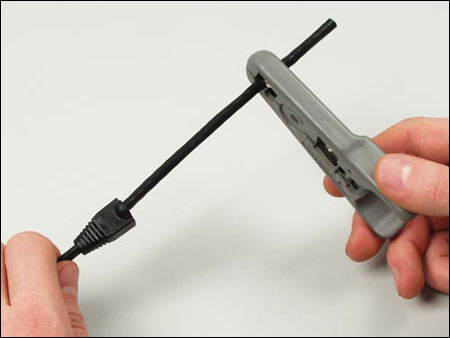

Шаг 3

Выполните кольцевую подрезку оболочки кабеля для снятия верхней изоляции. Для этого устройством для зачистки и обрезки витой пары Hyperline HT-501 надо сделать один полный оборот вокруг кабеля и снять подрезанную часть изоляции. Удалять оболочку с кабеля следует как минимум на 20 мм.

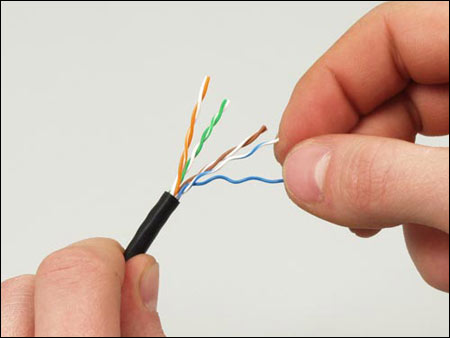

Шаг 4

Для того чтобы поместить кабель в разъем, требуется расплести пары. Пары развиваются вплоть до края оболочки кабеля, которому придается плоская форма, чтобы было удобно расположить пары в один ряд.

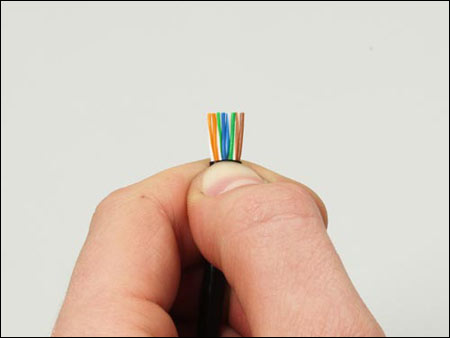

Шаг 5

Пары должны быть разложены таким образом, чтобы сформировался плоский слой из параллельно расположенных проводников. Проводники раскладываются в том порядке цветов, который соответствует выбранному варианту разводки. Цвет первых двух пар зависит от выбранного варианта - Т568А или Т568В. Одна из наиболее распространенных последовательностей монтажа проводников в разъемах - TIA-T568B (слева направо: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый).

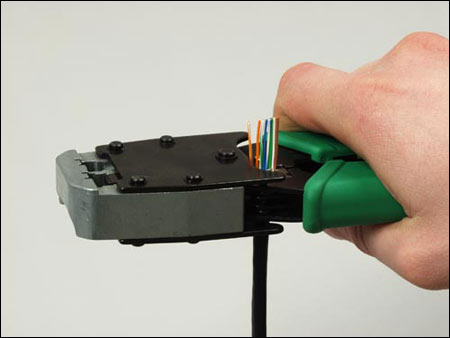

Шаг 6

С помощью кримпера Hyperline HT-500 подрежьте проводники на расстояние около 14 мм от края оболочки кабеля.

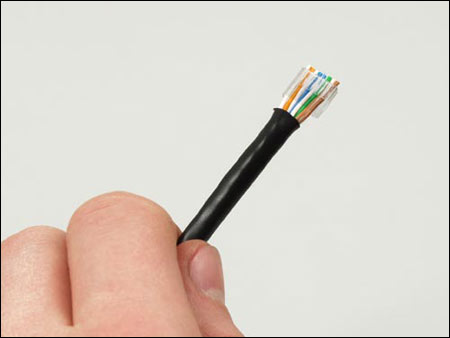

Шаг 7

Аккуратно наденьте вставку на проводники, расположив каждую жилу в направляющем канале. Исполнение вставки в виде плоской П-образной детали позволяет легко осуществить линейную укладку проводников терминируемого кабеля. Во время укладки проводников вставку рекомендуется продвинуть максимально близко к оболочке кабеля. После этого проводники витой пары надо еще раз подрезать, выравнивая срез по краю вставки.

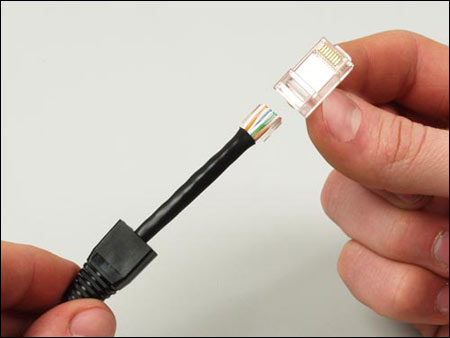

Шаг 8

Поместите вставку в корпус разъема, вставив ее до упора. Вставка изготавливается из прозрачного пластика, что позволяет визуально контролировать правильность раскладки проводников и проверять схему разводки.

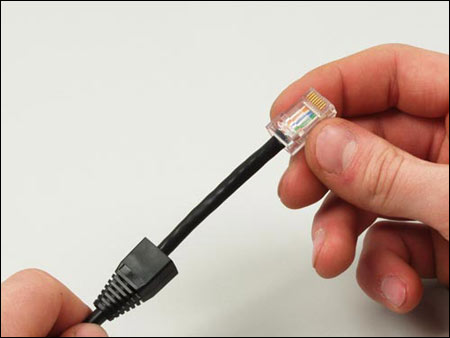

Шаг 9

Отличительным признаком разъемов со вставкой является также увеличение глубины захода оболочки кабеля в корпус разъема до 12 мм (для классических конструкций это значение составляет 6-8 мм). После того, как вставка плотно вошла в корпус, при взгляде с торца должно быть видно, как жилы всех проводников равномерно упираются в пластик разъема.

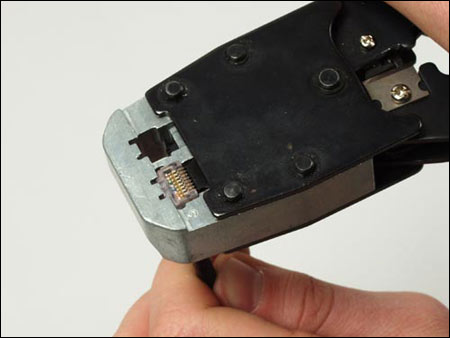

Шаг 10

Для соединения витых пар с ножами разъема используйте профессиональный обжимной инструмент Hyperline HT-500. Если до начала терминирования ножи-контакты выступают за пределы корпуса разъема, то в процессе обжима они вдавливаются внутрь корпуса, прорезают оболочку проводников и входят между плетением проволочек, создавая электрический контакт. Профессиональный металлический инструмент обеспечивает движение пуансонов строго перпендикулярно к поверхности разъема, благодаря чему витые пары и кабель надежно фиксируются в разъеме.

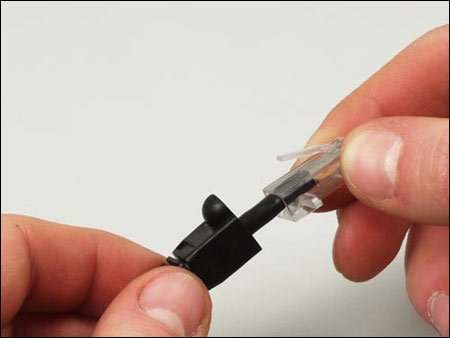

Шаг 11

Наденьте на разъем защитный колпачок Hyperline.

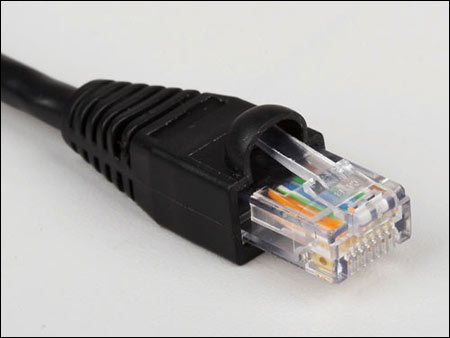

Шаг 12

Убедитесь, что оконцовка произведена правильно. В результате терминирования ножи-контакты должны соприкасаться с жилами проводника.

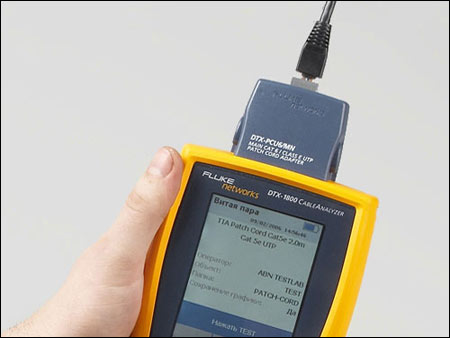

Шаг 13

После терминирования кабеля с обоих концов, патч-корд необходимо протестировать.
