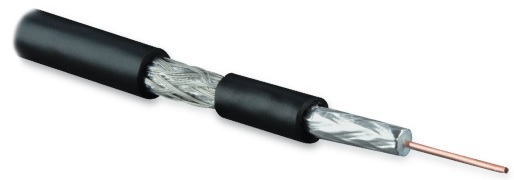

Основные характеристики | |
Категория (RG-тип) : | RG-59 |
Волновое сопротивление: | 75 Ом |
Калибр AWG: | 20 AWG |
Конструкция проводников: | однопроволочная (solid) |
Внешний диаметр: | 6 мм |
Цвет: | черный |
Температура эксплуатации: | -20 °C ... +80 °C |
Среда эксплуатации: | внутри и вне помещений (in/out) |
Проводник | |
Материал проводников: | сталь с медным покрытием (CCS) |
Диаметр проводника: | 0.81 мм |
Оболочка | |
Материал внешней оболочки: | PVC (поливинилхлорид) |
Материалы | |
Материал диэлектрика: | вспененный полиэтилен (FPE) |
Внешний проводник (экран): | алюминизированная полиэстерная пленка и медная луженая проволока |
Дополнительные характеристики | |
Диаметр диэлектрика: | 3,6 ± 0,15 мм |
Площадь проволочного покрытия (экрана): | 67 % |
Габариты и вес | |
Масса 1 км кабеля: | 35 кг |
Длина кабеля в упаковке: | 500 м |
Эксплуатационные характеристики | |
Минимальный радиус изгиба (монтаж): | 65 мм |
Минимальный радиус изгиба (эксплуатация): | 35 мм |
Электрические характеристики | |
Диапазон частот: | 1-1000 МГц |
Электрическая (погонная) емкость: | 51 ± 1 пФ/м |
Скорость распространения сигнала: | 73 % |
Сопротивление проводника/экрана: | 158/59 Ом/км |
Испытательное напряжение: | 1500 В / 50 Гц |

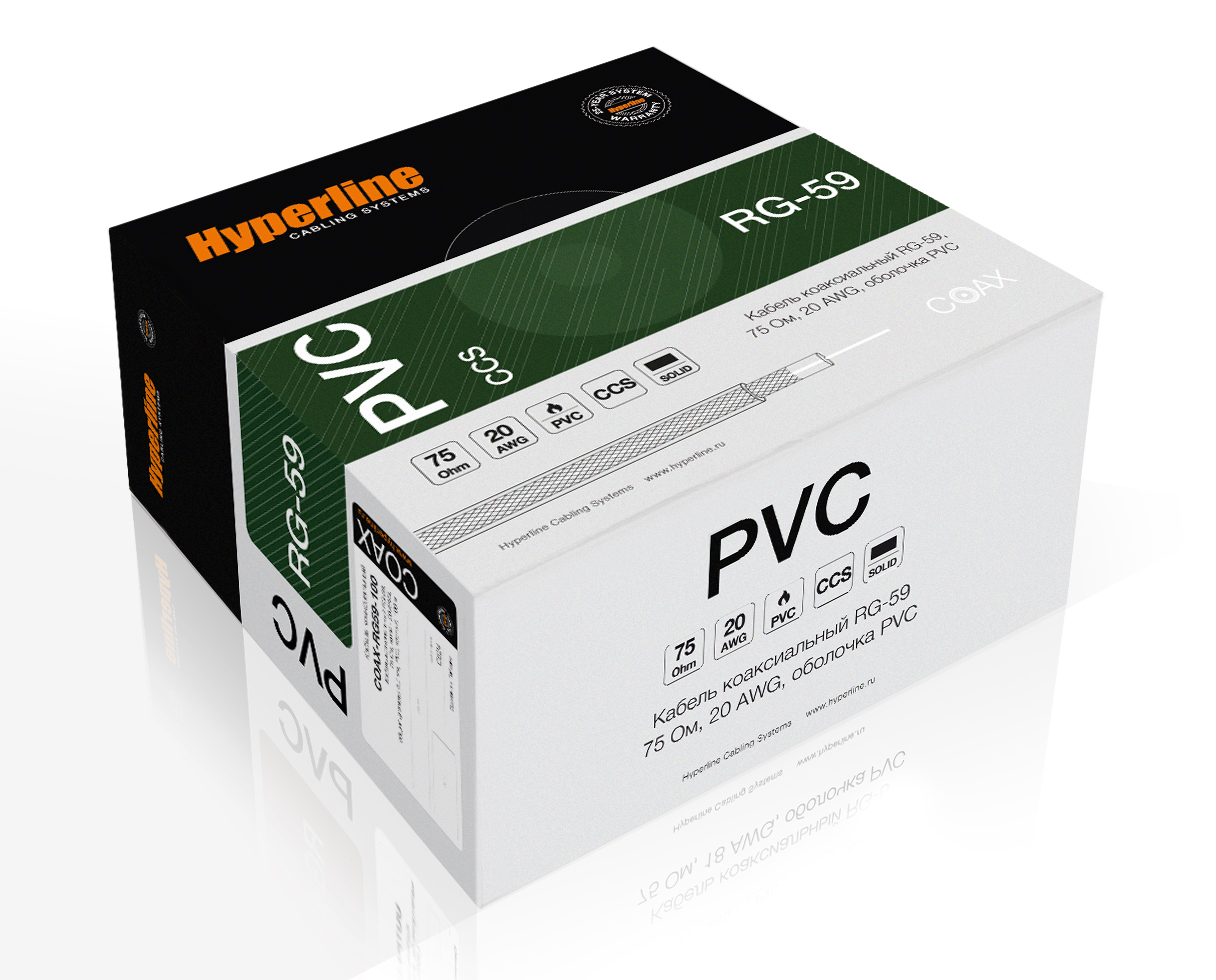

Упаковка | |
Высота единичной упаковки: | 230 мм |
Ширина единичной упаковки: | 370 мм |
Глубина единичной упаковки: | 370 мм |
Сертификат соответствия
Название | Срок действия | |
Смотреть PDF |
Архив:
Кабель коаксиальный т.м. "Hyperline", серии COAX, TRIAX (РОСС TW.МН08.H26072) |
02.04.2015 01.04.2016 |
Смотреть PDF |
Архив:
Кабель коаксиальный т.м. "Hyperline" (РОСС TW.АГ80.Н00625) |
11.04.2014 10.04.2015 |
Сертификат пожарной безопасности
Название | Срок действия | |
Смотреть PDF |
Архив:
Кабели коаксиальные (радиочастотные) с внешней оболочкой из поливинилхлорида (PVC) (РОСС RU.32079.04СПБ1.ОС04.173) |
17.08.2020 16.08.2023 |
Декларация о соответствии
Название | Срок действия | |
Смотреть PDF |
Кабели коаксиальные с изоляцией и оболочкой из ПВХ-пластиката, полиэтилена или полимерных композиций, не содержащих галогенов, для использования при ном. напряжении до 50 В переменного тока (RU Д-CN.РА07.B.85739/22) |
01.11.2022 30.10.2027 |
Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
Отказное письмо
Название | Срок действия | |
Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
